Запчасти Case IH 400 (103A) - GEAR BOX, S/N 8262501 AND AFTER (14) - MAIN GEARBOX & DRIVE

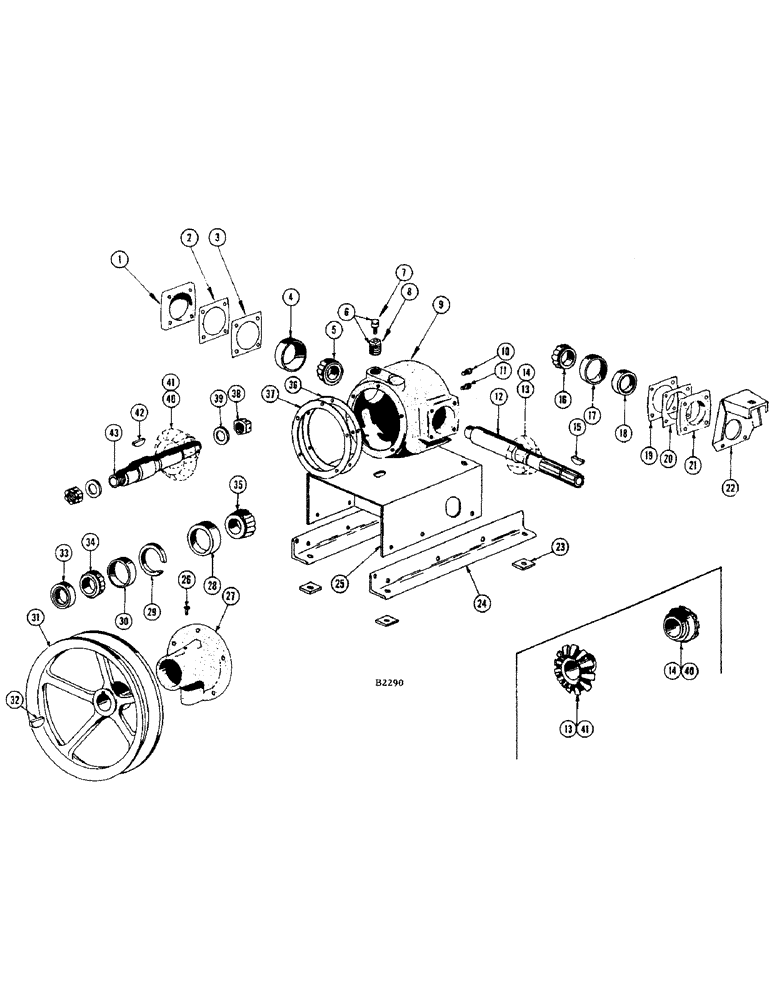

Схема запчастей Case IH 400 - (103A) - GEAR BOX, S/N 8262501 AND AFTER (14) - MAIN GEARBOX & DRIVE
17
13
1
38
42
14
12
22
21
7
3
4
27
14
35
43
2
24
29
9
26
32
39
40
41
40
31
18
13
28
11
25
37
10
34
41
30
8
16
20
6
36
15
33
23
19
5

Артикул

Название

Примечание

Количество

1

76BF

CAP - bearing, rear

1шт.

FHBNC 5/16" x 1" (13-516) L.W. (92-5)

4шт.

2

N3767

SHIM

1шт.

3

N3766

SHIM,.005" Thk

1шт.

4

VT2097

X

CUP - (Timken #14276)

1шт.

5

T20939

ROLLER BEARING,1.25" ID x 0.771"

CONE - (Timken #14124)

1шт.

6

NSS

NOT SOLD SEPARAT

PLUG - filler

1шт.

7

O6500CH

VEMT

1шт.

8

F40018

PLUG

1шт.

9

75BF

BOX - gear

1шт.

10

221-11

PLUG,Sq Hd, 1/8"-27

- pipe (1/8" PT)

1шт.

11

221-12

PLUG,Sq Hd, 1/4"-18

- pipe (1/4" PT)

1шт.

12

F40614

SHAFT - input

1шт.

13

F3506

PINION - (19T) input shaft (Used with Ref. 40 for 540 RPM)

1шт.

14

F3507

PINION - (14T) input shaft (Used with Ref. 41 for 1000 RPM)

1шт.

15

126-129

WOODRUFF KEY,#C, 5/16" x 1 1/8", HT

Pinion to shft #C, 5/16" x 1 1/8", HT

1шт.

16

VT2096

X

CONE - (Timken #17137A)

1шт.

17

VT2097

X

CUP - (Timken #14276)

1шт.

18

O3868AB

OIL SEAL

SEAL - oil

1шт.

19

N3766

SHIM,.005" Thk

1шт.

20

N3767

SHIM

1шт.

21

77BF

CAP - bearing, front

1шт.

22

F20701

SCREW

BRACKET - PTO shield

1шт.

FHBNC 5/16" x 1" (13-518) L.W. (92-5)

4шт.

23

195-902

WASHER

- bevel (1-1/4" x 1-1/4")

4шт.

24

F20706

SCREW

ANGLE - support

2шт.

FHBNF 3/8" x 7/8" (14-614) nut (25-116) L.W. (92-6)

5шт.

FHBNF 1/2" x 1-1/2" (14-824) nut (25-118) L.W. (92-8)

4шт.

25

F83722

BRACKET - gearbox mounting

1шт.

FHBNF 5/8" x 1-3/4" (14-1028) nut (25-1110) L.W. (92-10)

2шт.

FHBNF 5/8" x 1-1/4" (13-1020) L.W. (92-10) wshr. (95-10)

1шт.

26

221-11

PLUG,Sq Hd, 1/8"-27

- pipe (1/8" PT)

1шт.

27

F85542

HOUSING - output shaft bearings

1шт.

28

F40618

CUP - (Timken #2729X)

1шт.

29

VT3522

X

RING - snap

1шт.

30

F40619

BEARING CUP

CUP (Timken #13620)

1шт.

FHBNC 3/8" x 1" (13-616) L.W. (92-6)

5шт.

31

F1540

SHEAVE - drive

1шт.

32

126-129

WOODRUFF KEY,#C, 5/16" x 1 1/8", HT

1шт.

33

F40620

SEAL - oil

1шт.

24

F40617

CONE

- (Timken #13687)

1шт.

35

R20589

CONE

- (Timken #2780)

1шт.

36

N3768

SHIM

1шт.

37

N3769

SHIM

1шт.

38

O1553CH

X

NUT

2шт.

PIN - cotter 1/8" x 1-1/2" (132-52)

2шт.

39

O3032B

X

WASHER

2шт.

40

F3507

PINION - (14T) output shaft (Used with Ref. 13 for 540 RPM)

1шт.

41

F3506

PINION - (19T) output shaft (Used with Ref. 14 for 1000 RPM)

1шт.

42

126-129

WOODRUFF KEY,#C, 5/16" x 1 1/8", HT

Pinion to shaft #C, 5/16" x 1 1/8", HT

1шт.

43

F40615

SHAFT

- output

1шт.

Выбрано товаров: 51
