Запчасти Case IH 1060 (268[1]) - CLUTCH SHAFT AND HOUSING (33) - BRAKES & CONTROLS

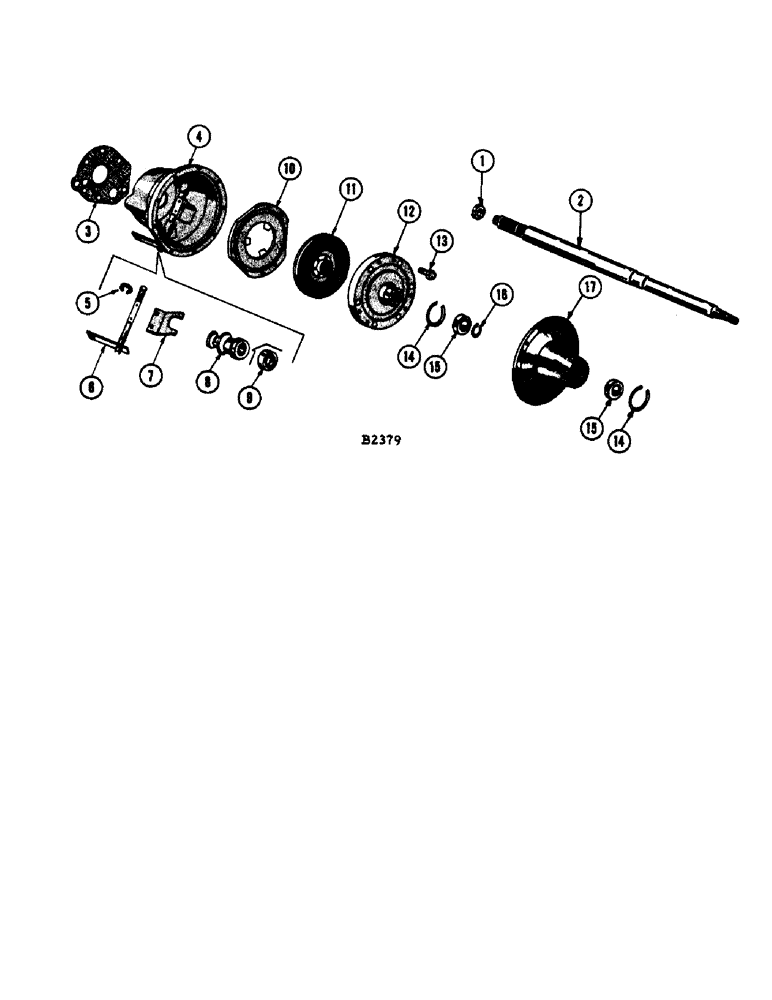

Схема запчастей Case IH 1060 - (268[1]) - CLUTCH SHAFT AND HOUSING (33) - BRAKES & CONTROLS
6
13
17
1
14
3
15
9
14
16
4
12
8
11
7
10
5
15
2

Артикул

Название

Примечание

Количество

1

F13162

SCREW

LOCKNUT - adjusting

1шт.

2

F12985

SHAFT - input (Replaced by F14811 when stock is exhausted)

1шт.

F14811

SHAFT - input (Replaces F12985)

1шт.

3

F9784

GASKET

- clutch, Serial Range: housing-case

1шт.

4

F1276

HOUSING - clutch

1шт.

BOLT - 7/16" x 1-1/4" N.C. hex. gr. 7-8 stl. (113-301)

7шт.

5

F10139

RING - snap, clutch release shaft

2шт.

6

F77781

SHAFT - (13-7/16" long) Clutch release with lever

1шт.

7

F19660

FORK

YOKE - clutch release

1шт.

BOLT -5/16" x 1-3/8" N.F. hex. gr. 7-8 stl. (114-103) and nut (129-513) Lockwasher (92-5)

2шт.

F88184

CARRIER - bearing (#8334601 and after)

1шт.

F14557

BEARING

- clutch release (#8334601 and after)

1шт.

8

F86992

CARRIER

- bearing (Before #8334601)

1шт.

9

A29979

BEARING, BALL

BEARING - clutch release (Before #8334601)

1шт.

10

F78513

CLUTCH ASSEMBLY

CLUTCH - less driving plate

1шт.

11

F78821

X

PLATE - drive, clutch (Before #8357001)

1шт.

12

F1948

PLATE - clutch mounting

1шт.

13

F13224

SCREW

- cap, clutch mounting plate

6шт.

LOCKWASHER - 5/16" (92-5)

6шт.

14

F13160

SNAP RING,#350, 3.716", Int, Spiral

- for inner clutch, lower bearing (F12986) Input shaft

2шт.

15

F12986

BEARING, BALL

BEARING - input shaft, clutch cover

2шт.

16

A27089

SNAP RING,2.36mm Thk, Ext

SNAP RING - inner, retaining F12986 bearing

1шт.

17

F1947

COVER - clutch housing

1шт.

BOLT - 3/8" x 1-3/4" N.F. hex. (14-328) and nut (25-116) Lockwasher (92-6)

9шт.

221-849

PLUG,Hex Soc, 1/8"-27

- 1/8" pipe, for F1947 (Not shown)

1шт.

Выбрано товаров: 25
