Запчасти Case IH 915 (M-12) - SEAT, OPERATORS PLATFORM & MISC., SERVICE LADDER (10) - OPERATORS PLATFORM

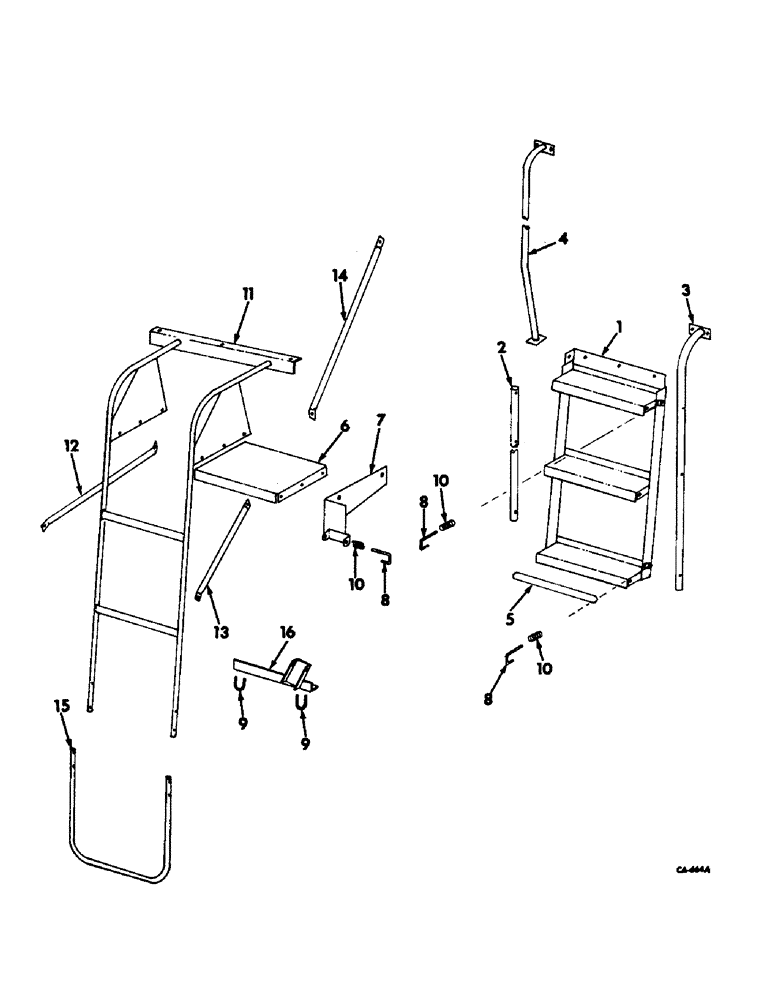

Схема запчастей Case IH 915 - (M-12) - SEAT, OPERATORS PLATFORM & MISC., SERVICE LADDER (10) - OPERATORS PLATFORM
7
16
9
1
6
15
8
10
10
8
8
14
13
9
11
3
5
2
12
10
4

Артикул

Название

Примечание

Количество

1

161918C91

LADDER ASSY, service, for gasoline or diesel engine

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

5/16 C-Z flange lock

5шт.

477-73108

SERRATED SCREW,Sl Truss Hd, 5/16" - 18 x 1/2"

5/16 x 3/4 C-Z slt-truss-hd

5шт.

2

161923C1

PIPE, service ladder rail, for gasoline or diesel engine

1шт.

18780R1

BOLT,Hex, 3/8"-16 x 1 3/4", G2

3/8 x 1-3/4 C-Z hex-hd mach

3шт.

120377

NUT,3/8" - 16, Gr 5

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

3

161924C91

RAIL ASSY, service ladder lower, for gasoline or diesel engine

1шт.

16897R1

CARRIAGE BOLT,Short Nk, 5/16" - 18 x 3/4", Gr 2, Full Thd

BOLT, 5/16 x 3/4 C-Z sq-nk crg

2шт.

18780R1

BOLT,Hex, 3/8"-16 x 1 3/4", G2

3/8 x 1-3/4 C-Z hex-hd mach

3шт.

120376

NUT,5/16"-18, G5

2шт.

120377

NUT,3/8" - 16, Gr 5

3шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

4

161920C91

PIPE ASSY, service ladder hand rail upper

1шт.

16897R1

CARRIAGE BOLT,Short Nk, 5/16" - 18 x 3/4", Gr 2, Full Thd

BOLT, 5/16 x 3/4 C-Z sq-nk crg

2шт.

12872R1

BOLT,Short NK, 5/16"-18 x 1", G2, Full Thd

CARRIAGE, Short NK, 5/16"-18 x 1", G2, Full Thd

2шт.

120376

NUT,5/16"-18, G5

4шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

4шт.

5

167409C1

TAPE, service ladder step safety

1шт.

6

168983C1

STEP, ladder upper service, for LP gas engine

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

5/16 C-Z flange lock

3шт.

477-73108

SERRATED SCREW,Sl Truss Hd, 5/16" - 18 x 1/2"

5/16 x 3/4 C-Z slt-truss-hd

3шт.

7

168641C1

BRACKET ASSY, door latch, for LP gas engine

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

5/16 C-Z flange lock

2шт.

477-73108

SERRATED SCREW,Sl Truss Hd, 5/16" - 18 x 1/2"

5/16 x 3/4 C-Z slt-truss-hd

2шт.

8

173242C1

HANDLE

PIN, separator side shield locking

2шт.

121223

COTTER PIN,1/16" x 3/4"

PIN, SPLIT (COTTER), 1/16" x 3/4"

2шт.

21784R1

WASHER

17/64 x 1/2 x 16 ga C-Z

2шт.

9

634824R1

BOLT, separator right rear shield clip U, for LP gas engine

2шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

4шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

4шт.

21870R1

WASHER

17/64 x 3/4 x 16 ga C-Z

4шт.

10

606245R1

SPRING

locking pin

2шт.

11

168977C1

LADDER ASSY, service, for LP gas engine

1шт.

12

168980C1

PIPE, service ladder support lower rear, for LP gas engine

1шт.

13

168981C1

PIPE, service ladder support lower front, for LP gas engine

1шт.

14

169172C1

SUPPORT, service ladder upper, for LP gas engine

1шт.

18768R1

BOLT,Hex, 5/16"-18 x 2 1/4", G2

5/16 x 2-1/4 C-Z hex-hd mach

1шт.

120376

NUT,5/16"-18, G5

1шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

1шт.

15

169173C1

STEP, service ladder lower, for LP gas engine w/23.1-34 main wheel tires

1шт.

18767R1

BOLT,Hex, 5/16"-18 x 2", G2

5/16 x 2 C-Z hex-hd mach

4шт.

120376

NUT,5/16"-18, G5

4шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

4шт.

16

169214C1

CLIP ASSY, separator right rear shield, for LP gas engine

1шт.

Выбрано товаров: 46
