Запчасти Case IH 915 (E-18) - FUEL SYSTEM, FUEL TANK, PUMP, SUPPORTS,TUBES AND WATER TRAP,DT-407 DIESEL ENGINE, S/N 2349 AND BELOW (02) - FUEL SYSTEM

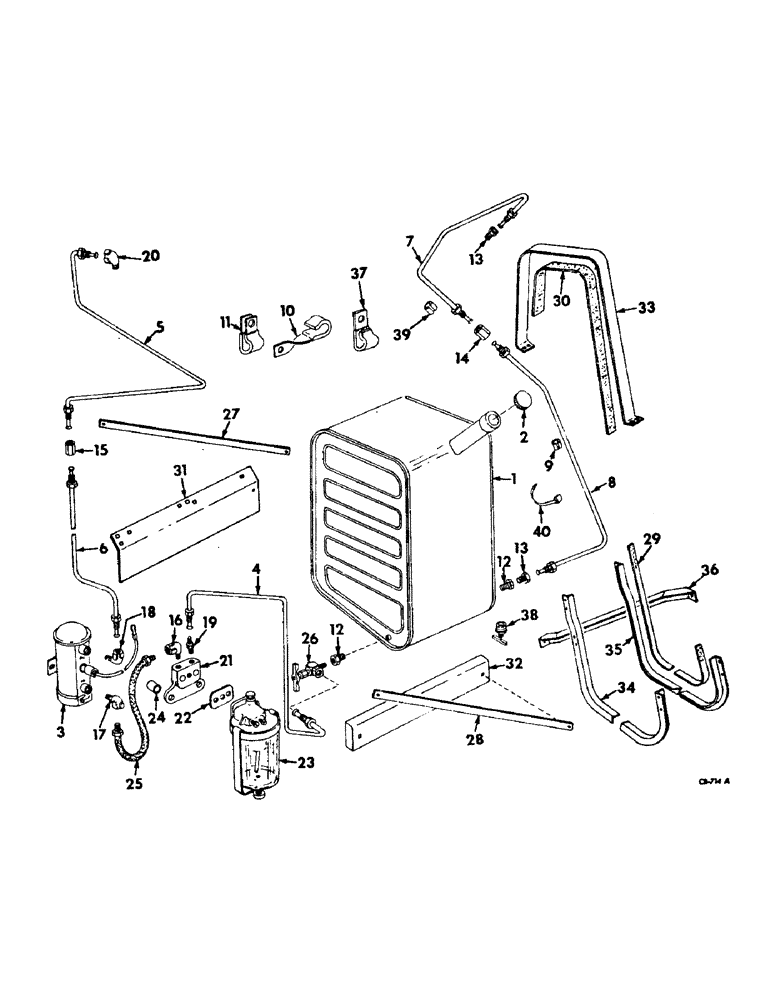

Схема запчастей Case IH 915 - (E-18) - FUEL SYSTEM, FUEL TANK, PUMP, SUPPORTS,TUBES AND WATER TRAP,DT-407 DIESEL ENGINE, S/N 2349 AND BELOW (02) - FUEL SYSTEM
38
19
32
12
39
30
20
33
25
22
14
4
27
34
6
29
1
21
5
17
10
31
26
15
3
40
11
13
36
7
35
23
18
16
2
9
12
8
13
28
24
37

Артикул

Название

Примечание

Количество

1

160922C91

TANK ASSY, fuel

1шт.

2

23995DC

FILLER CAP

CAP ASSY, fuel tank

1шт.

3

164894C91

PUMP

ASSY, fuel, serial no. 1249 and below, refer to fuel pump unit for listing

1шт.

3

170352C1

PUMP

ASSY, fuel, serial no. 1250 and above, furnished complete only component parts not serviced

1шт.

4

TUBE ASSY, fuel tank to water trap, use 32 inches of 3/8 OD copper tubing from a 50-ft roll marked 995063R1 and two 142433 nuts

1шт.

5

TUBE ASSY, fuel line upper, use 68 inches of 3/8 OD copper tubing from a 50-ft roll marked 995063R1 and two 142433 nuts

1шт.

6

TUBE ASSY, fuel line lower, use 71 inches of 3/8 OD copper tubing from a 50-ft roll marked 995063R1 and two 142433 nuts

1шт.

7

TUBE ASSY, fuel upper return, use 32 inches of 5/16 OD copper tubing from a 50-ft roll marked 995062R1 and two 142427 nuts

1шт.

8

TUBE ASSY, fuel lower return, use 84 inches of 5/16 OD copper tubing from a 50-ft roll marked 995062R1 and two 142427 nuts

1шт.

9

163489C1

STRIP

fuel upper line rubber

1шт.

10

363660R1

CLIP

fuel tube

3шт.

11

589980R2

CLIP

fuel return tube

2шт.

12

217-42

REDUCER,3/8" - 18 NPT x 1/4" - 18 NPT

BUSHING, 3/8 x 1/4 reducing pipe brass

2шт.

13

222-1014

HYD CONNECTOR,1/2"-20 Inv Fl x 1/8" NPT

CONNECTOR, 5/16 OD tube inverted flare

2шт.

14

137414

CHAIN

5/16 OD tube inverted flare brass

1шт.

15

137415

UNION, 3/8 OD tube

1шт.

16

NLS

NO LONGER SERVICED

1/4 45 deg street

1шт.

17

105423

ELBOW,90 Degree, 1/4" NPT Street

90 deg 1/4 NPT street

1шт.

18

NLS

NO LONGER SERVICED

90 deg 3/8 OD tube inverted flare brass

1шт.

19

137407

CHAIN

CONNECTOR, 3/8 OD tube inverted flare brass

1шт.

20

137423

NUT

90 deg 3/8 OD tube inverted flare brass

1шт.

21

9311D

BRACKET, water trap

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 x 1 C-Z hex-hd cap

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

22

51527DC

GASKET

water trap

1шт.

23

251355R91

TRAP

ASSY, water, refer to water trap unit for listing

1шт.

180190

LOCK SCREW,Hex, 1/2" - 13 x 3", Gr 5

SCREW, 1/2 x 3 C-Z hex-hd cap

1шт.

120384

WASHER,1/2"

LOCK, 1/2"

1шт.

24

SA2172

SPACER,3/8" Pipe x 1/2"

water trap mounting

2шт.

25

277041R91

PIPE CLAMP

HOSE ASSY, water trap to check valve, 8 inches

1шт.

26

161707C1

VALVE,5/8" - 18 x 1/4" NPTF

VALVE ASSY, fuel shutoff

1шт.

27

164009C1

STRAP, fuel tank front support

1шт.

18495R1

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 2

3/8 x 1-1/4 C-Z hex-hd mach

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

28

164010C1

STRAP, fuel tank rear support

1шт.

18459R1

BOLT, 3/8 x 1-1/4 C-Z hex-hd mach

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

29

LINING, fuel tank support, use from bulk stock cotton webbing 1-1/4 x 40-3/4 x 1/8 2 ply

2шт.

30

LINING, fuel tank support, use from bulk stock cotton webbing 2-1/4 x 39-1/2 x 1/8 2 ply

1шт.

31

164014C91

SUPPORT ASSY, fuel tank front

1шт.

17351R1

CARRIAGE BOLT,Short Sq Nk, 3/8" - 16 x 1", Gr 2

BOLT, 3/8 x 1 C-Z sq-nk crg

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

32

164018C91

PLATE ASSY, fuel tank rear support

1шт.

17351R1

CARRIAGE BOLT,Short Sq Nk, 3/8" - 16 x 1", Gr 2

BOLT, 3/8 x 1 C-Z sq-nk crg

3шт.

120377

NUT,3/8" - 16, Gr 5

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

33

164021C1

STRAP, fuel tank retaining

1шт.

16897R1

CARRIAGE BOLT,Short Nk, 5/16" - 18 x 3/4", Gr 2, Full Thd

BOLT, 5/16 x 3/4 C-Z sq-nk crg

4шт.

120376

NUT,5/16"-18, G5

4шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

4шт.

34

164022C1

ANGLE, fuel tank support left

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

5/16 C-Z flange lock

2шт.

135270

SERRATED SCREW,5/16" - 18 x 3/4"

5/16 x 3/4 C-Z slt-truss-hd

4шт.

35

164023C1

ANGLE, fuel tank support right

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

5/16 C-Z flange lock

2шт.

135270

SERRATED SCREW,5/16" - 18 x 3/4"

5/16 x 3/4 C-Z slt-truss-hd

4шт.

36

167322C1

BRACE, fuel tank front

1шт.

18778R1

SCREW,Hex, 3/8"-16 x 3/4", G2

BOLT, 3/8 x 3/4 C-Z hex-hd mach

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

37

362126R1

CLIP

fuel line at separator top

1шт.

38

118536

VALVE

ASSY, drain, serial no. 1250 and above

1шт.

39

163490C1

RUBBER INSULATOR

STRIP, rubber fuel line at diagonal tank support

1шт.

40

702093R1

CLAMP, rubber strip tie

1шт.

Выбрано товаров: 68
