Запчасти Case IH 915 (E-02) - FUEL SYSTEM, AIR CLEANER AND CONNECTIONS, USED W/GASOLINE AND LP GAS ENGINES (02) - FUEL SYSTEM

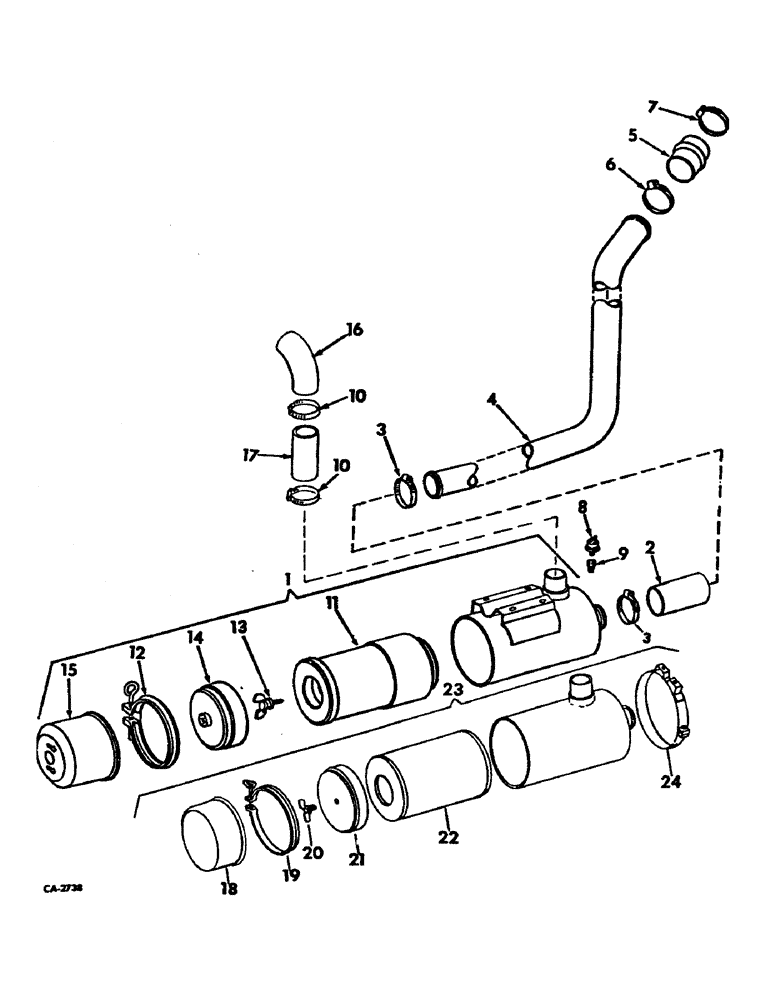

Схема запчастей Case IH 915 - (E-02) - FUEL SYSTEM, AIR CLEANER AND CONNECTIONS, USED W/GASOLINE AND LP GAS ENGINES (02) - FUEL SYSTEM
10
15
1
18
8
3
22
17
3
5
10
2
6
23
21
24
12
9
7
20
4
19
16
13
11
14

Артикул

Название

Примечание

Количество

1

400099R91

CLEANER ASSY, dry type, used w/345 engine combines, consists of ref. nos. 11 thru 15

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8-16 x 3/4 C-Z hex-hd cap

4шт.

446548

WASHER,0.38" ID x 0.75" OD x 0.05" Thk

3/8 x 3/4 x .051 C-Z flat

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

2

545935R1

HOSE, outlet air cleaner, replaces 403469R1

1шт.

3

397257R1

HOSE CLAMP,#52, 2.81/3.75 Type F Worm, W/liner

CLAMP, air cleaner hose

2шт.

4

402537R4

TUBE, air cleaner outlet, for gasoline engine

1шт.

4

528514R3

TUBE, air cleaner outlet, for LP gas engine

1шт.

386170C1

CABLE TIE,.30" x 27 1/2"

STRAP, air cleaner pipe

1шт.

5

403470R2

HOSE, Serial Range: pipe-carburetor

1шт.

6

397257R1

HOSE CLAMP,#52, 2.81/3.75 Type F Worm, W/liner

CLAMP, air cleaner outlet hose

1шт.

7

397258R1

HOSE CLAMP,#64, 3.56/4.50 Type F Worm, W/liner

CLAMP, air cleaner outlet hose

1шт.

8

389682R91

SWITCH

electric air cleaner, used on combines w/voltage regulator

1шт.

8

538723R1

SWITCH ASSY, electric air cleaner, used on combines w/out voltage regulator

1шт.

9

389908R91

ADAPTER

ASSY, vacuum switch

1шт.

10

274089R91

CLAMP

air cleaner intake tube

2шт.

11

389263R92

FILTER, ELEMENT

ELEMENT ASSY

1шт.

12

59860D

CLAMP

ASSY

1шт.

13

389264R91

BOLT (SPREADER),Wing, 3/8" - 16, W/ Wshr, Gasket

BOLT ASSY

1шт.

14

389265R1

CUP ASSY.

SKIRT, baffle

1шт.

15

389266R91

CUP ASSY

1шт.

444571

DRAIN PLUG,Sq Hd, 1/8"-27 NPTF

PLUG

1шт.

16

170149C1

TUBE, air cleaner intake

1шт.

17

403469R1

HOSE, air cleaner intake tube

1шт.

18

404194R1

COVER

CUP ASSY

1шт.

444571

DRAIN PLUG,Sq Hd, 1/8"-27 NPTF

PLUG

1шт.

19

130879HB

CLAMP

ASSY

1шт.

20

381342R92

WING NUT

NUT ASSY

1шт.

21

404193R1

BAFFLE

1шт.

22

529373R1

ELEMENT

ASSY

1шт.

23

528420R91

CLEANER

ASSY, dry type air, used w/392 engine combines, consists or ref. nos. 18 through 22

1шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

180121

BOLT,Hex, 3/8" - 16 x 7/8", Gr 5

SCREW, 3/8-16 x 7/8 znd hex-hd cap

4шт.

80680

LOCK WASHER,3/8 0.381 CST ZND

WASHER, LOCK, 3/8"

4шт.

24

346667R91

BAND ASSY, air cleaner mtg, optional w/603697C91 and 978194R91

2шт.

24

603697C91

CLAMP

BAND ASSY, air cleaner mtg, optional w/346667R91 and 978194R91

2шт.

24

978194R91

BAND ASSY, air cleaner mtg, optional w/603697C91 and 346667R91

2шт.

Выбрано товаров: 37
