Запчасти Case IH 915 (16) - SPROCKET AND CHAIN DIAGRAM, LEFT SIDE (00) - GENERAL

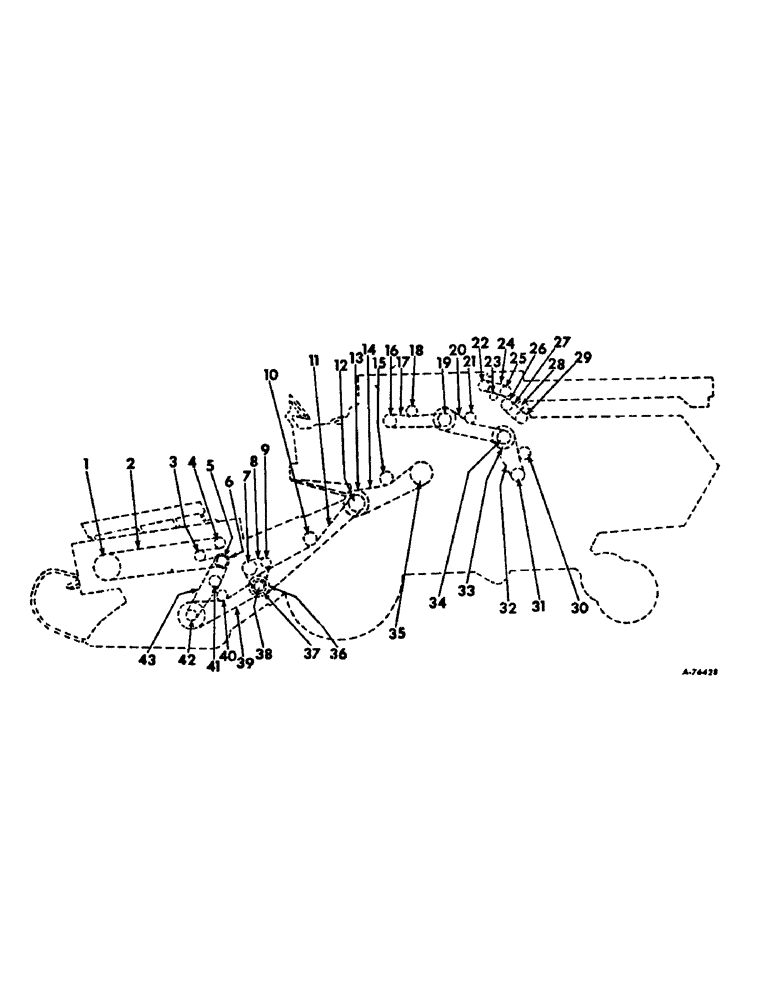

Схема запчастей Case IH 915 - (16) - SPROCKET AND CHAIN DIAGRAM, LEFT SIDE (00) - GENERAL
23
10
33
5
38
19
15
32
26
14
8
2
13
20
31
3
4
41
36
21
25
43
18
37
28
11
29
7
12
40
17
27
24
30
16
9
35
42
34
39
6
22
1

Артикул

Название

Примечание

Количество

1

SPROCKET, reel shaft, see PFM-1 parts catalog, section B

1шт.

2

CHAIN ASSY, reel drive roller, see PFM-1 section B

1шт.

3

SPROCKET, reel drive idler, see PFM-1 parts catalog, section B

1шт.

4

SPROCKET, reel drive tightener, see PFM-1 parts catalog, section B

1шт.

5

SPROCKET, reel drive idler, see PFM-1 parts catalog, section B

1шт.

6

SPROCKET, reel driven idler, see PFM-1 parts catalog, section B

1шт.

7

SPROCKET, feed beater driven, see PFM-1 section B

1шт.

8

CHAIN ASSY, feed beater drive, see PFM-1 section B

1шт.

9

SPROCKET, feed beater drive idler, see PFM-1 parts catalog, section B

1шт.

10

SPROCKET, platform drive tightener, quick attach feeder, see PFM-1 section B

1шт.

11

CHAIN ASSY, platform drive, see PFM-1 section B

1шт.

12

SPROCKET, platform drive, see PFM-1 parts catalog, section B

1шт.

13

SPROCKET, feeder driven, quick attach feeder, see PFM-1 parts catalog, section B

1шт.

14

CHAIN ASSY, feeder drive, quick attach feeder, see PFM-1 section B

1шт.

15

SPROCKET, feeder drive tightener, quick attach feeder, see PFM-1 parts catalog, section B

1шт.

16

SPROCKET, grain tank front auger driven, see section T under grain tank bottom augers and drive

1шт.

17

CHAIN ASSY, grain tank bottom front auger drive, see section T under grain tank augers and drive

1шт.

18

SPROCKET, grain tank bottom front auger drive tightener, serial no. 1249 and below, see section T under grain tank bottom augers & drive

1шт.

19

SPROCKET, grain tank bottom auger driven, see section T under grain tank bottom augers and drive

1шт.

20

CHAIN ASSY, grain tank bottom rear auger drive, see section T under grain tank augers and drive

1шт.

21

SPROCKET, grain tank bottom rear auger drive tightener, serial no. 1249 and below, see section T under grain tank bottom augers & drive

1шт.

22

SPROCKET, unloader final auger driven, see section T under upper unloader auger and drive

1шт.

23

SPROCKET, grain tank final auger drive tightener, see section T under upper unloader auger and drive

1шт.

24

CHAIN ASSY, grain tank unloader final auger drive, see section T under upper unloader auger and drive

1шт.

25

SPROCKET, unloader final auger driver, see section T under upper unloader auger and drive

1шт.

26

SPROCKET, unloader sloping auger driven, see section T under upper unloader auger and drive

1шт.

27

CHAIN ASSY, unloader sloping auger drive, see section T under upper unloader auger and drive

1шт.

28

SPROCKET, unloader sloping auger drive tightener, see section T under upper unloader auger and drive

1шт.

29

SPROCKET, unloader sloping auger drive, see section T under upper unloader auger and drive

1шт.

30

SPROCKET, upper jackshaft lever idler, see section T under grain tank unloader main drive and controls

1шт.

31

SPROCKET, unloader lower auger gear case drive, see section T under grain tank unloader main drive and controls

1шт.

32

CHAIN ASSY, unloader auger lower gear case drive, see section T under grain tank unloader main drive and controls

1шт.

33

SPROCKET, unloader auger lower gear case driven, see section T under grain tank unloader main drive and controls

1шт.

34

SPROCKET, grain tank bottom rear auger drive, see section T under grain tank bottom augers and drive

1шт.

35

SPROCKET, feeder drive, quick attach feeder, see PFM-1 parts catalog, section B

1шт.

36

SPROCKET, platform driven, quick attach feeder, see PFM-1 parts catalog, section B

1шт.

37

SPROCKET, platform auger and reel drive, see PFM-1 parts catalog, section B

1шт.

38

SPROCKET, feed beater drive, see PFM-1 parts catalog, section B

1шт.

39

CHAIN ASSY, platform auger drive roller, see PFM-1 section B

1шт.

40

SPROCKET, platform auger drive tightener, see PFM-1 parts catalog, section B

1шт.

41

SPROCKET, reel jackshaft drive tightener, see PFM-1 parts catalog section B

1шт.

42

SPROCKET, platform auger driven and reel jackshaft drive, see PFM-1 parts catalog, section B

1шт.

43

CHAIN ASSY, reel jackshaft drive roller, see PFM-1 section B

1шт.

Выбрано товаров: 43
