Запчасти Case IH 815 (10-35) - HYDRAULICS, GRAIN TANK UNLOADER SWING CYLINDER (07) - HYDRAULICS

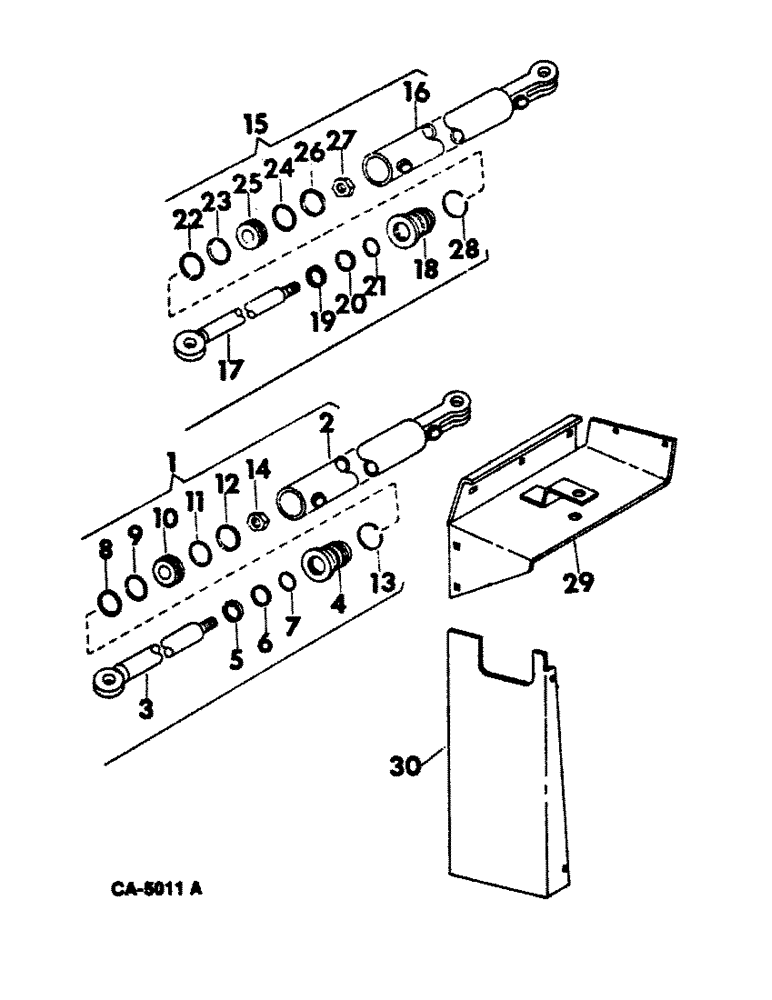

Схема запчастей Case IH 815 - (10-35) - HYDRAULICS, GRAIN TANK UNLOADER SWING CYLINDER (07) - HYDRAULICS
25
16
28
14
17
20
30
22
19
5
6
4
13
27
21
2
9
11
29
26
10
15
23
12
3
1
24
7
18
8

Артикул

Название

Примечание

Количество

1

108993C91

CYLINDER

ASSY, grain tank unloader tube swing, 3/4"diameter rod

1шт.

18481R1

COTTER PIN,3/16" x 1"

PIN, SPLIT (COTTER), 3/16" x 1"

2шт.

21890R1

PIN, 5/8 x 1-3/4 std-hd dld

1шт.

21933R1

PIN

5/8 x 2-1/2 std-hd dld

1шт.

62240C91

GASKET KIT

KIT, hydraulic cylinder service, for use w/108993C91 cylinder, consists of (1) wiper 108999C1, (1) washer 108997C1J, (1) o-ring 391912R1, (1) washer 108998C1, (1) o-ring 362796C1, (1) retainer 532560R2, (1) o-ring 346959R1, (1) o-ring 532592R1

1шт.

2

60049C1

BODY ASSY, hydraulic cylinder

1шт.

3

108994C1

ROD

ASSY, piston

1шт.

4

108996C1

CYLINDER HEAD

HEAD, piston

1шт.

5

108999C1

WIPER SEAL

WIPER, rod

1шт.

6

108997C1

WASHER

WASHER, back-up

1шт.

7

391912R1

O-RING,0.737" ID x 0.103" Width

3/4 x 15/16 x 3/32

1шт.

8

108998C1

WASHER

WASHER, back-up

1шт.

9

346959R1

O-RING,0.103" Thk x 1.049" ID, -121, Cl 6, 90 Duro

1/164 x 1-1/4 x 3/16 glass 6

1шт.

10

532528R1

PISTON

hydraulic cylinder

1шт.

11

362796R1

O-RING,0.924" ID x 0.103" Width

15/16 x 1-1/8 x 3/16 glass6

1шт.

12

532529R1

O-RING

RING, square

1шт.

13

532530R2

RETAINER

front head

1шт.

14

9413215

LOCK NUT,7/16"-20, GC

NUT, 7/16-20 torque type hex

1шт.

15

60048C91

CYLINDER

ASSY, grain tank unloader tube, order 108993C91 cylinder ref. no., 5/8" diameter rod

1шт.

18481R1

COTTER PIN,3/16" x 1"

PIN, SPLIT (COTTER), 3/16" x 1"

2шт.

21890R1

PIN, 5/8x 1-3/4 std-hd dld

1шт.

21932R1

HEADED PIN,1/2" x 2"

PIN, 5/8x 2-1/2 std-hd dld

1шт.

532775R91

KIT

ASSY, hydraulic cylinder, for use w/60048C91 cylinder, consists of (1) wiper 532784R1, (1) washer 532642R1, (1) o-ring 602271R1, (1) washer 532619R1, (1) o-ring 362796R1, (1) washer 532619R1, (1) o-ring 362796R1, (1) retainer 532530R2, (1) square ring

1шт.

16

60049C91

BODY ASSY, hydraulic cylinder

1шт.

17

60051C91

ROD ASSY.

ROD ASSY, piston

1шт.

18

532783R1

NO LONGER SERVICED

HEAD, piston

1шт.

19

532784R1

SEAL

WIPER, rod

1шт.

20

532642R1

WASHER

back-up

1шт.

21

606271C1

O-RING,0.103" Thk x 0.612" ID, -114, Cl 6, 90 Duro

1шт.

22

532619R1

WASHER

back-up

1шт.

23

380794R1

O-RING,0.139" Thk x 0.984" ID, -214, Cl 6, 90 Duro

1шт.

24

362796R1

O-RING,0.924" ID x 0.103" Width

WASHER, back-up

1шт.

25

532528R1

PISTON

hydraulic cylinder

1шт.

26

532529R1

O-RING

RING, square

1шт.

27

9413215

LOCK NUT,7/16"-20, GC

NUT, 7/16-20 torque

1шт.

28

532530R1

RETAINER

front shield

1шт.

29

178358C1

ANCHOR ASSY, unloader tube swing cylinder

1шт.

12872R1

BOLT,Short NK, 5/16"-18 x 1", G2, Full Thd

CARRIAGE, Short NK, 5/16"-18 x 1", G2, Full Thd

1шт.

120376

NUT,5/16"-18, G5

4шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

4шт.

30

179945C1

BRACKET

SHIELD, unloader tube swing cylinder

1шт.

Выбрано товаров: 41
