Запчасти Case IH 315 (R-17) - SEPARATOR, SPIKE TOOTH CYLINDER ATT Separation

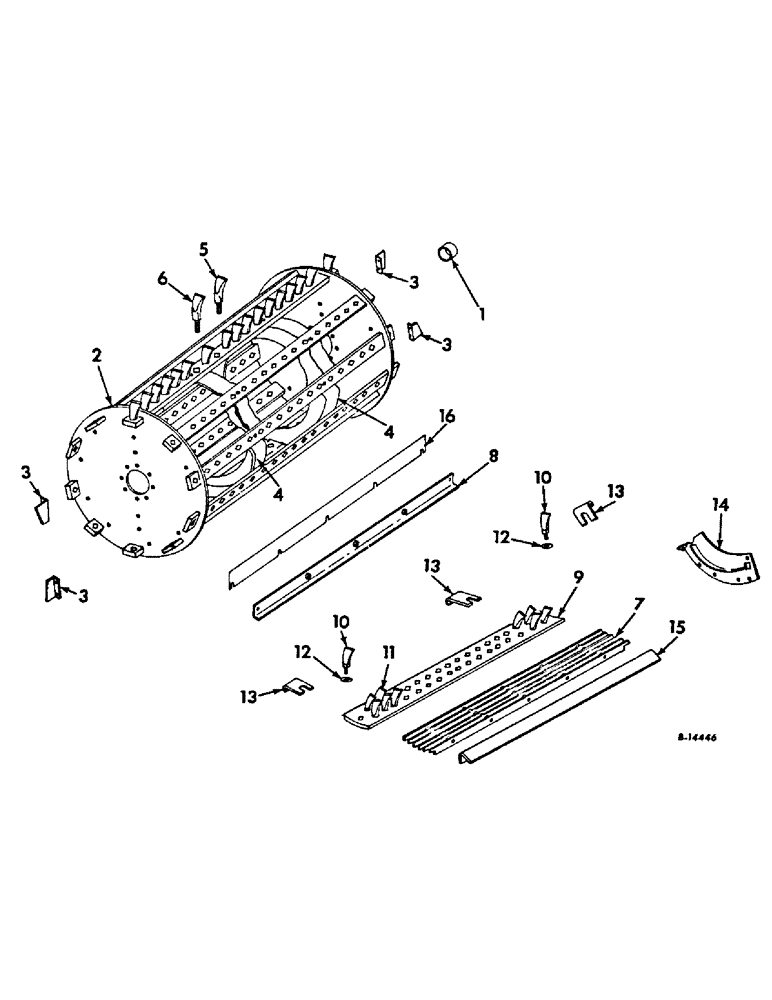

Схема запчастей Case IH 315 - (R-17) - SEPARATOR, SPIKE TOOTH CYLINDER ATT Separation
12
6
1
3
4
13
13
4
13
9
2
3
3
16
10
15
14
3
12
8
5
7
11
10

Артикул

Название

Примечание

Количество

1

154159C1

SPACER, cyl shaft

1шт.

2

153368C91

CYLINDER ASSY, spike tooth, Includes ref nos 3, 4, 5 and 6

1шт.

18495R1

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 2

3/8 x 1-1/4, Use as required for balance

1шт.

18779R1

BOLT,Hex, 3/8"-16 x 1 1/2", Gr 2

3/8 x 1-1/2 C-Z hex-hd mach., Use as required for balance

1шт.

18781R1

BOLT,Hex, 3/8"-16 x 2", G2

3/8 x 2 C-Z hex-hd mach, Use as required for balance

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

619856R1

WASHER

13/32 x 1 x 16 ga C-Z

1шт.

3

153371C1

SUPPORT, cyl

4шт.

104069

RIVET,But Hd, 3/16" x 3/4"

3/16 x 3/4 small b-hd

8шт.

4

566241R1

HEAD, cyl center

2шт.

104118

RIVET, 3/8 x 1-5/8 small b-hd

20шт.

5

155992C1

TOOTH

spike

20шт.

124583

BRAKE SHOE

NUT, 9/16 C-Z hex

1шт.

120898

LOCK WASHER,9/16"

WASHER, LOCK, 9/16"

1шт.

6

155993C1

TOOTH

spike

170шт.

124583

BRAKE SHOE

NUT, 9/16 C-Z hex

1шт.

120898

LOCK WASHER,9/16"

WASHER, LOCK, 9/16"

1шт.

7

612534R92

GRATE ASSY, concave, grain

2шт.

7

155500C91

GRATE ASSY, concave, rice

3шт.

7

156093C91

GRATE ASSY, concave, beans

2шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

SCREW, 3/8 x 1-1/4 C-Z hex-hd cap

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

21760R1

WASHER,0.47" ID x 0.88" OD x 0.19" Thk

13/32 x 1 x 4 ga C-Z

2шт.

8

153374C11

ANGLE ASSY, concave front bar

1шт.

9

156092C1

GRATE, concave

1шт.

10

155992C1

TOOTH

concave

1шт.

11

155993C1

TOOTH

concave spike, standard

1шт.

11

155982C1

TOOTH

concave corrugated, special

1шт.

124583

BRAKE SHOE

NUT, 9/16-12 C-Z hex

1шт.

120898

LOCK WASHER,9/16"

WASHER, LOCK, 9/16"

1шт.

12

936476R1

SQ HOLE WASHER

spike tooth

1шт.

13

155984C1

SPACER, concave spike

1шт.

14

153372C1

SUPPORT, concave left

1шт.

14

153373C1

SUPPORT, concave right

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

SCREW, 3/8 x 5/8 C-Z hex-hd cap

4шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 x 1 C-Z hex-hd cap

2шт.

180143

SCREW,Hex, 7/16" - 14 x 3/4"

7/16 x 3/4 C-Z hex-hd cap

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

6шт.

120383

LOCK WASHER,Helical Spring, 7/16"

WASHER, LOCK, 7/16"

4шт.

15

153376C1

SECTION, concave rear extension

1шт.

18764R1

HARDWARE,Hex, 5/16"-18 x 3/4", G2

BOLT, 5/16 x 3/4 C-Z hex-hd mach.

4шт.

120376

NUT,5/16"-18, G5

4шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

4шт.

16

153375C1

STRIP, concave front retainer

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 x 1 C-Z hex-hd cap

5шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

5шт.

Выбрано товаров: 47
