Запчасти Case IH 303 (248) - CONDENSER AND COMPRESSOR, SERIAL NO. 11553 AND BELOW (50) - CAB CLIMATE CONTROL

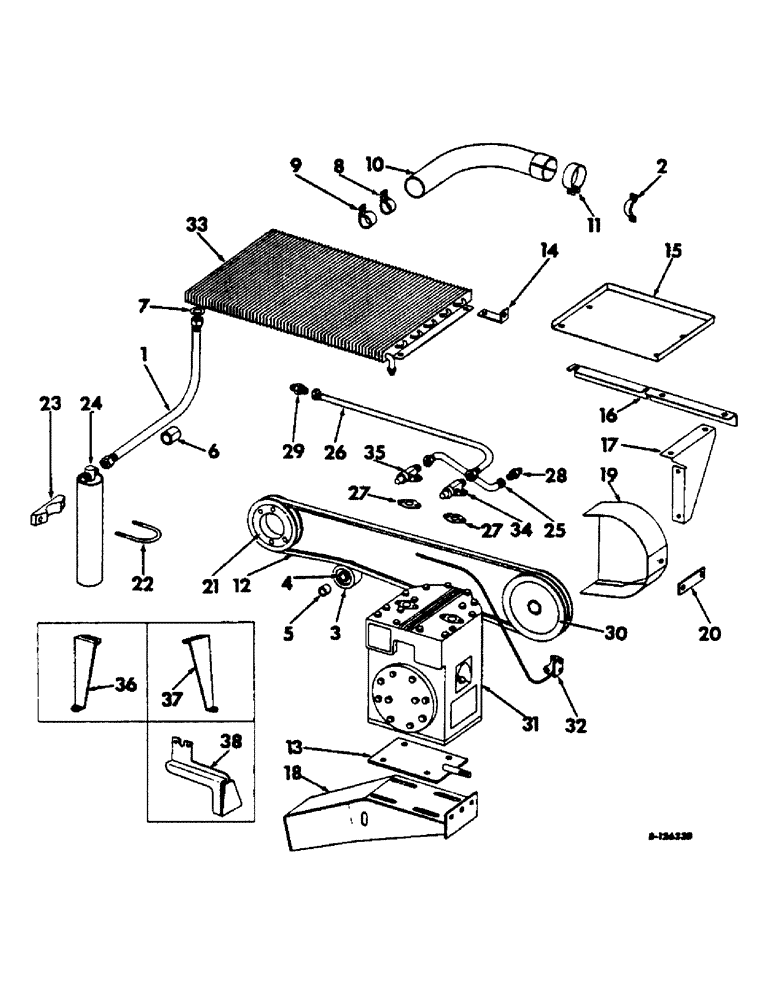

Схема запчастей Case IH 303 - (248) - CONDENSER AND COMPRESSOR, SERIAL NO. 11553 AND BELOW (50) - CAB CLIMATE CONTROL
4
13
27
36
10
28
12
27
24
3
33
11
9
20
26
32
29
31
1
16
15
7
6
17
5
22
14
25
34
19
21
8
38
35
18
2
30
37
23

Артикул

Название

Примечание

Количество

1

587574R91

HOSE,7.94mm ID x 889mm L

Condenser to Receiver, Serial no. 9427 & Below

1шт.

2

570385R1

SPARE PART CLAMP, compressor line tube, Serial no. 9427 & below

9шт.

143140

No. 8 x 3/8 slt-rd-hd, self tapping screw

16шт.

3

583495R11

BUSHING

RIM W/BEARING, compressor drive belt idler, Includes ref. nos. 4

1шт.

4

88510H

SPARE PART BEARING ASSY, idler rim

1шт.

5

583496R1

SPACER

SPACER, compressor drive belt idler

1шт.

*

5/8 x 2-3/4 mach bolt w/nut

1шт.

*

5/8 lockwasher

1шт.

29

222-716

UNION

CONNECTOR, 1/2 male, Serial no. 9427 & below

1шт.

*

21/32 x 1-1/4 x 11 ga washer

6шт.

6

550851R1

SPARE PART SPACER, condenser hose, Serial no. 9427 & below

1шт.

7

628619R1

SPARE PART GROMMET, condenser tube, Serial no. 9427 & below 1/2" ID x 1 1/2" x .062"

1шт.

8

362127R1

CLIP

CLIP, tube, Serial no. 9427 & below

5шт.

*

5/16 x 3/4 mach bolt w/nut

1шт.

*

5/16 lockwasher

1шт.

9

27200K

CLIP, tube, Serial no. 9427 & below

1шт.

10

634305R1

SPARE PART ELBOW, muffler

1шт.

11

31790C1

CLAMP, muffler

1шт.

*

3/8 x 1-1/4 mach bolt w/nut

1шт.

*

3/8 lockwasher

1шт.

12

936331R1

V-BELT,0.50" W

Compressor drive

1шт.

13

632939R91

SPARE PART BASE W/SCREW, compressor mounting

1шт.

*

7/16 jam nut

1шт.

*

7/16 nut

1шт.

14

632931R1

SPARE PART CLIP, condenser support, Serial no. 7277 & below

4шт.

14

151463C1

SPARE PART BRACKET, condenser front, Serial no., Serial Range: 7278-9427

2шт.

*

1/4 x 1/2 C-Z mach bolt w/nut

8шт.

*

1/4 C-Z lockwasher

8шт.

15

628590R1

SPARE PART CARRIER, battery

1шт.

*

3/8 x 1 mach bolt w/nut

2шт.

*

3/8 lockwasher

2шт.

16

628593R1

SPARE PART SUPPORT, battery

1шт.

*

3/8 x 1-1/2 mach bolt w/nut

2шт.

*

3/8 lockwasher

2шт.

*

PO10532

WASHER

13/32 x 1-1/4 x 11 ga washer

10шт.

17

629625R1

SPARE PART BRACKET, battery support

1шт.

*

3/8 x 1 mach bolt w/nut

2шт.

*

3/8 lockwasher

2шт.

111640

1/4 x 3/4 tapping screw

2шт.

18

632933R91

SPARE PART BRACKET W/TOP AND SIDES, compressor mounting, Serial no. 9427 & below

1шт.

*

3/8 x 1 hex-hd mach bolt w/nut

3шт.

*

5/16 x 3/4 crg bolt w/nut

1шт.

*

3/8 x 1-3/4 cap screw

4шт.

*

5/16 lockwasher

1шт.

*

3/8 lockwasher

7шт.

575807R1

WASHER

13/32 x 1 x 11 ga washer

4шт.

19

632941R91

SPARE PART SHIELD ASSY, compressor drive belt

1шт.

*

5/16 x 1/2 crg bolt w/nut

1шт.

*

5/16 x 3/4 crg bolt w/nut

1шт.

*

5/16 lockwasher

2шт.

20

632944R1

SPARE PART SUPPORT, drive belt shield

1шт.

*

5/16 x 3/4 crg bolt w/nut

1шт.

*

5/16 lockwasher

1шт.

21

632946R1

SPARE PART SHEAVE, compressor drive

1шт.

*

3/8 x 1-1/4 cap screw

4шт.

*

3/8 lockwasher

4шт.

22

634825R1

SPARE PART U-BOLT, filter drier, Serial no. 9427 & below

1шт.

*

1/4 nut

1шт.

8

1/4 lockwasher

1шт.

23

MA6103

SPARE PART BRACKET, filter drier clamp, Serial no. 9427 & below

1шт.

24

572832R91

CONTAINER

FILTER ASSY, receiver, Serial no. 9427 & below

1шт.

25

572833R91

SPARE PART HOSE ASSY, refrigerant 5/8, Serial no. 9427 & below

1шт.

26

572834R91

SPARE PART HOSE ASSY, refrigerant 1/2, Serial no. 9427 & below

1шт.

27

572841R1

SPARE PART GASKET, valve

2шт.

28

119467

HYD CONNECTOR,5/8" NPT x 7/8"-14, 45 Degree Fl

CONNECTOR, 5/8 male, Serial no. 9427 & below

1шт.

30

936330R91

SPARE PART SHEAVE AND CLUTCH COMPRESSOR DRIVEN

1шт.

*

5/16-24UNF x 1 mach bolt

1шт.

22777V

11/32 x 7/8 x 3/16 washer

1шт.

31

628565R93

COMPRESSOR

COMPRESSOR ASSY

1шт.

31

417888C93

AIRCOND. COMPRESSOR

Compressor Assy., A/C

1шт.

31

1924004C2

REMAN-A/C COMPRESSOR

Remanufactured COMPRESSOR

1шт.

31

1924005C1

CORE-A/C COMPRESSOR

Return Number

1шт.

32

629733R91

SPARE PART LEAD BRUSH AND BRACKET ASSY

1шт.

33

633452R91

SPARE PART CONDENSER ASSY, Serial no. 9427 & below

1шт.

34

868600R91

VALVE, suction, For 628565R91 compressor, Serial no. 7277 & below

1шт.

34

938196R91

VALVE

VALVE, suction, For 628565R91 and 628565R93 compressor

1шт.

35

868601R91

VALVE, discharge, For 628565R92 and 628565R93 compressor, For Serial no. 7277 & below

1шт.

35

938197R91

LOCK VALVE

VALVE, discharge, For 628565R92 and 628565R93 compressor, Serial no. 7278 & above

1шт.

36

155151C1

SPARE PART BRACE, compressor mounting bracket

1шт.

37

NOT USED

1шт.

38

NOT USED

1шт.

634540R91

SPARE PART PACKAGE, copper tubing, Not illustrated, Serial no. 9427 & below, 20 ft. of 5/8 OD tubing, 6 ft. of 1/2 OD tubing, 17 ft. or 3/8 OD tubing

1шт.

144371

NUT, 3/8 marine tube

2шт.

144373

NUT, 1/2 marine tube

2шт.

144374

NUT, 5/8 marine tube

2шт.

415574R1

FREON

REFRIGERANT, Not illustrated

3шт.

420770R91

SPARE PART VALVE, refrigerant can, Not illustrated

1шт.

Выбрано товаров: 87
