Запчасти Case IH 403 (073) - FAN DRIVE AND SLOW SPEED FAN DRIVE ATTACHMENT (74) - CLEANING

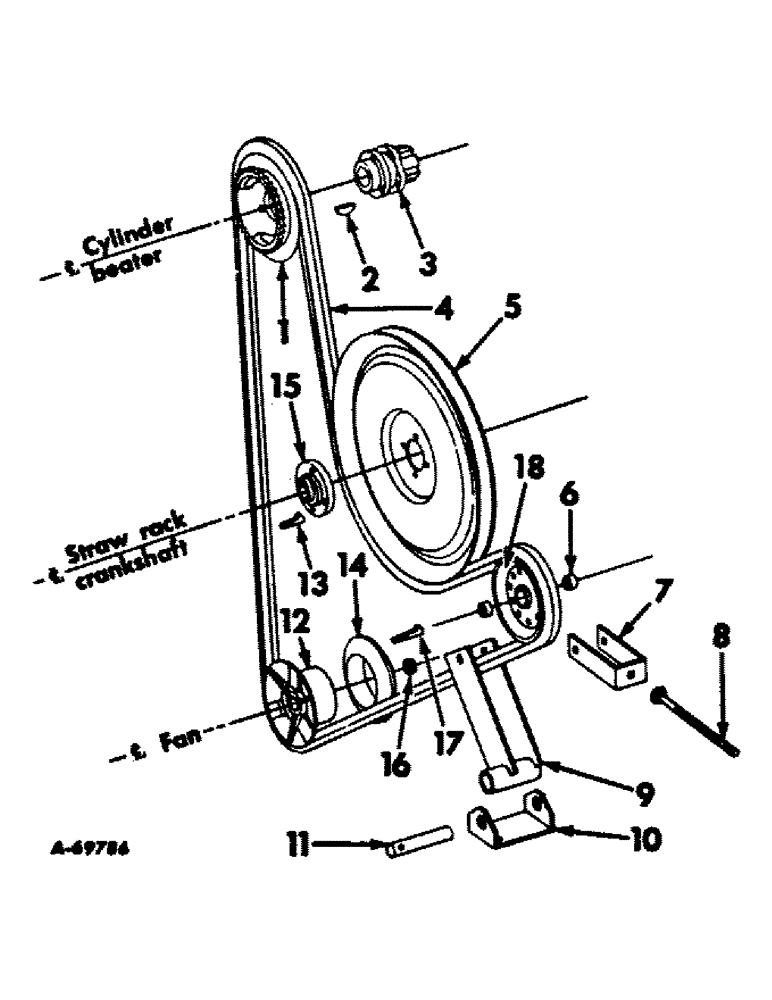

Схема запчастей Case IH 403 - (073) - FAN DRIVE AND SLOW SPEED FAN DRIVE ATTACHMENT (74) - CLEANING
4
8
12
17
1
11
16
10
18
15
9
13
14
7
3
2
6
5

Артикул

Название

Примечание

Количество

1

629164R2

SPROCKET ASSY.

SPROCKET AND PULLEY, elevator jackshaft drive, 38-T

1шт.

151629R1

BOLT,Hex, 3/8" - 16 x 1", Gr 8, Full Thd

3/8 X 1 CAP SCREW

6шт.

3/8 LOCK WASHER

6шт.

2

117998

WOODRUFF KEY,#G, 3/8" x 1 1/2", HT

KEY, 3/8 x 1-1/2 Woodruff, Serial no. 1322 and below

1шт.

2

163446C1

KEY

3/8 x 2-1/2 straight, Serial no. 1323 and above

1шт.

3

629718R2

HUB CAP

HUB, fan and straw rack drive pulley

1шт.

4

937928R1

V-BELT

Fan and straw rack drive

1шт.

5

568237R11

PULLEY W/SPACER, straw rack driven, regular, Not bean special

1шт.

5

570850R1

PULLEY, straw rack driven, optional

1шт.

6

577715R1

SPACER,16.69mm ID x 22.23mm OD x 10.32mm L

fan belt tightener pulley bolt

2шт.

7

631487R1

YOKE, fan drive belt tightener pulley

1шт.

8

631528R1

DRAW BOLT, belt tightener

1шт.

1/2 C-Z NUT

2шт.

3/16 X 1 COTTER PIN

1шт.

115551

LOCK WASHER,Int Tooth, 1/2"

WASHER, LOCK, Int Tooth, 1/2"

1шт.

17/32 X 1 X 16 GA WASHER

1шт.

9

629629R91

ARM W/PIVOT, drive belt tightener

1шт.

10

627402R1

BRACKET, fan and straw rack drive tightener pivot shaft

1шт.

3/8 X 1 CRG BOLT W/NUT

2шт.

3/8 LOCK WASHER

2шт.

11

631141R1

SHAFT, drive belt tightener pivot

1шт.

1-1/32 X 1-1/2 X 16 GA WASHER

1шт.

576517R1

LOCK PIN,1/4" x 1 1/2", Slotted

Pin, 1/4" x 1 1/2", Slotted

1шт.

12

634079R1

PULLEY, inner half driven, regular

1шт.

12

153052C1

PULLEY, inner half driven, special 404 to 470 RPM

1шт.

12

634077R1

PULLEY

inner half driven, special

1шт.

13

Q3932

KEY,Gib, 5/16" Sq x 2"

5/16 x 5/16 x gib

1шт.

14

569811R2

PULLEY, outer half driven, regular

1шт.

14

564481R2

PULLEY, outer half driven, special

1шт.

14

153053C1

PULLEY, outer half driven, special, 404 to 470 RPM

1шт.

236481R1

BOLT,Hex, 3/8" - 16 x 1 1/8", Gr 8

3/8 X 1-1/8 C-Z CAP SCREW

3шт.

Q1505

WASHER

13/32 X 1 X 16 GA WASHER

3шт.

15

569057R1

HUB, driven sheave

1шт.

16

475954R1

NUT

3/8 C-Z flange whiz lock

3шт.

17

Q3930

KEY,Gib, 5/16" Sq x 1 3/4"

5/16 x 5/16 x 1-3/4 gib

1шт.

18

574097R91

PULLEY

ASSY, fan belt tightener, optional for 936923R91 pulley

1шт.

18

936923R91

PULLEY

ASSY, fan belt tightener, optional for 574097R91 sheave

1шт.

5/8 X 3-1/2 CAP SCREW

1шт.

5/8 NUT

1шт.

5/8 LOCK WASHER

1шт.

551177R1

WASHER

21/32 X 1-1/4 X 16 GA WASHER

5шт.

Выбрано товаров: 41
