Запчасти Case IH 403 (206) - STRAW CHOPPER DRIVE PARTS, S/N 806 AND ABOVE (73) - RESIDUE HANDLING

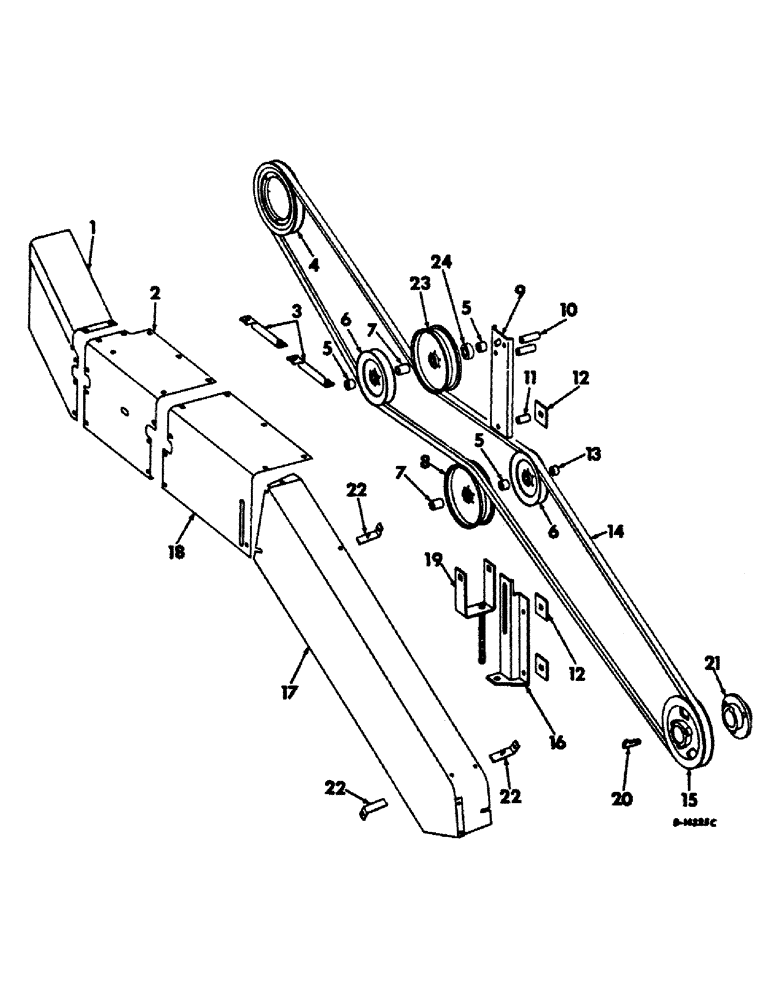

Схема запчастей Case IH 403 - (206) - STRAW CHOPPER DRIVE PARTS, S/N 806 AND ABOVE (73) - RESIDUE HANDLING
11
22
7
15
6
5
14
6
22
23
21
22
5
7
16
12
4
19
17
18
1
9
20
24
8
12
2
13
3
10
5

Артикул

Название

Примечание

Количество

1

936142R91

SHIELD ASSY, drive belt front

1шт.

18673R1

CARRIAGE BOLT,Short Sq Nk, 5/16" - 18 x 1/2", Gr 2

5/16 X 1/2 C-Z CRG BOLT W/NUT

5шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

5шт.

2

936157R1

SHIELD, belt center

1шт.

18508R1

CARRIAGE BOLT,Short Nk, 3/8" - 16 x 3/4", Gr 2, Full Thd

3/8 X 3/4 C-Z CRG BOLT W/NUT

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

3

936155R1

BRACE, drive belt center shield

2шт.

18494R1

BOLT,Hex, 3/8" - 16 x 1", Gr 2

3/8 X 1 C-Z MACH BOLT W/NUT

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

Q1505

WASHER

13/32 X 1 X 16 GA WASHER

1шт.

575807R1

WASHER

13/32 X 1 X 11 GA WASHER

1шт.

4

936162R1

PULLEY, drive, hydrostatic ground drive

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

5/16 X 1 C-Z CAP

6шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

6шт.

5

576015R1

SPACER,7/8" Tube x 11/16"

pulley

2шт.

6

574097R1

PULLEY, idler

2шт.

7

554327R1

SPACER,7/8" Tube x 1"

pulley

1шт.

8

663887R91

PULLEY,203.2mm Idler Dia x 214.63mm OD x 48.42mm W

tightener

1шт.

9

936154R1

CHANNEL, idler pulley

1шт.

20682R1

3/8 X 3-1/4 C-Z CRG BOLT W/NUT

3шт.

18727R1

BOLT,Short NK, 5/8"-11 x 5 1/2", G2

5/8 X 5-1/2 C-Z CRG BOLT W/NUT

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

492-11062

BEARING WASHER,5/8"

WASHER, LOCK, 5/8"

1шт.

551177R1

WASHER

21/32 X 1-1/4 X 16 GA WASHER

4шт.

557270R1

WASHER

29/32 X 1-1/4 X 11 GA WASHER

1шт.

10

936153R1

SPACER

idler pulley bracket, Serial no. 940 and below

2шт.

10

155588C1

SPACER,3/8" X-Strng Pipe x 2"

idler pulley bracket, Serial no. 941 and above

2шт.

11

564025R1

SPACER, bracket, Serial no. 940 and below

1шт.

11

655543R1

SPACER

bracket, Serial no. 941 and above

1шт.

12

936152R1

WASHER

idler mounting bracket stiffener

3шт.

13

583496R1

SPACER

pulley

1шт.

14

151286C1

V-BELT,0.88" W x 245.63" L

Chopper Drive 0.88" W x 245.63" L

1шт.

15

151066C1

PULLEY, driven

1шт.

16

936147R91

SHIELD ASSY, tightener

1шт.

18479R1

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 2", Gr 2

3/8 X 2 C-Z CRG BOLT W/NUT

2шт.

18727R1

BOLT,Short NK, 5/8"-11 x 5 1/2", G2

5/8 X 5-1/2 C-Z CRG BOTL W/NUT

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

492-11062

BEARING WASHER,5/8"

WASHER, LOCK, 5/8"

1шт.

551177R1

WASHER

31/32 X 1-1/4 X 16 GA WASHER

4шт.

17

151282C91

SHIELD ASSY, rotor pulley

1шт.

18

937705R11

SHIELD, belt rear

1шт.

18673R1

CARRIAGE BOLT,Short Sq Nk, 5/16" - 18 x 1/2", Gr 2

5/16 X 1/2 C-Z CRG BOLT W/NUT

3шт.

18508R1

CARRIAGE BOLT,Short Nk, 3/8" - 16 x 3/4", Gr 2, Full Thd

3/8 X 3/4 C-Z CRG BOLT W/NUT

3шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

19

936150R91

BRACKET ASSY, tightener pulley

1шт.

124589

BALL STUD,Hex, 5/8" - 11 x 2", Gr 5

5/8 C-Z NUT

2шт.

20

Q3952

KEY,Gib, 3/8" Sq x 2 3/4"

gib

1шт.

21

151065C1

HUB, driven pulley

1шт.

120377

NUT,3/8" - 16, Gr 5

3шт.

113-257

BOLT,Hex, 3/8" - 16 x 2-1/2", Gr 5

3/8 X 2-1/2 C-Z CAP SCREW

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

22

151158C11

SUPPORT ASSY, shield

3шт.

935736R1

NUT, WING

5/16 WING NUT

3шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

3шт.

Q399

WASHER

11/32 X 1 X 16 GA WASHER

3шт.

23

564745R91

PULLEY

ASSY, front idler, Serial no. 941 and above

1шт.

23

155074C91

PULLEY

ASSY, front idler, Serial no. 940 and below

1шт.

24

626899R91

NYLON BEARING,16.13mm ID x 47mm OD x 18.29mm W

BEARING ASSY, front idler pulley ball, Serial no. 940 and below

1шт.

Выбрано товаров: 59
