Запчасти Case IH AFX8010 (K.60.B.75[01]) - COVERS, GRAINTANK K - Crop Processing

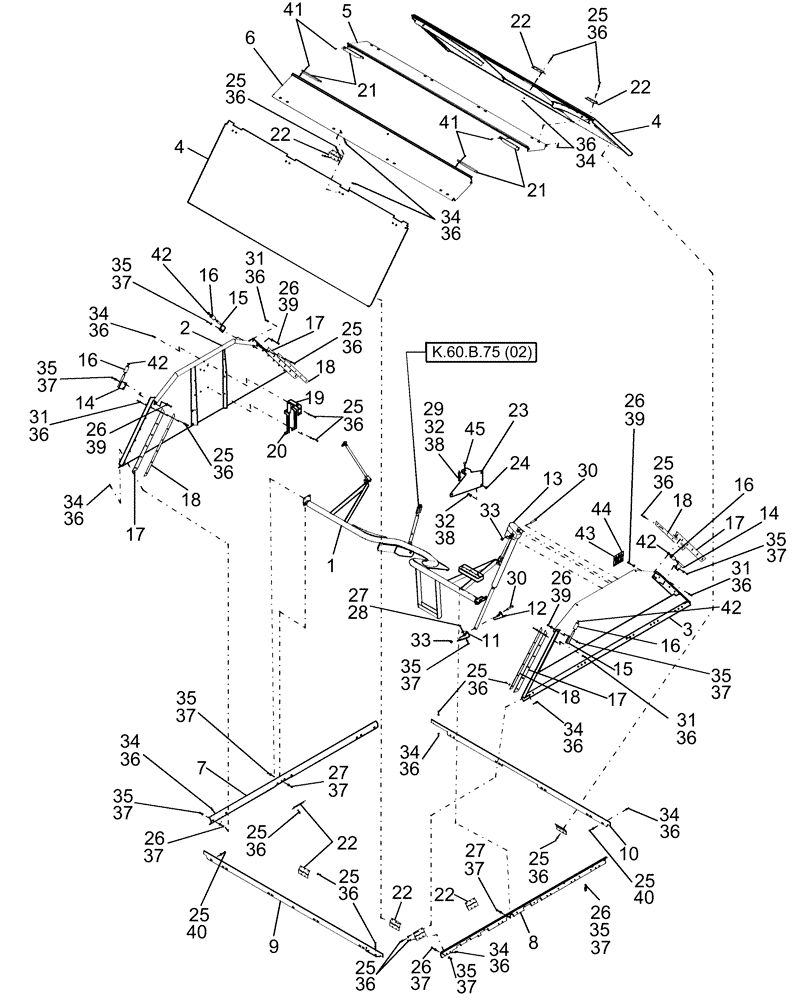

Схема запчастей Case IH AFX8010 - (K.60.B.75[01]) - COVERS, GRAINTANK K - Crop Processing
34
31
11
22
25
42
34
35
10
24
36
36
17
25
34
35
45
8
44
36
5
16
21
36
25
33
21
35
36
17
38
36
14
16
36
35
18
22
3
32
4
37
16
31
26
37
37
32
34
30
36
35
36
18
28
42
25
9
37
26
42
16
34
41
25
27
4
23
27
26
34
k.60.b.75 (02)
13
37
36
37
34
15
12
39
35
29
36
37
36
40
35
25
36
22
37
36
14
37
37
36
18
36
34
36
33
31
26
25
7
26
39
41
43
39
25
36
1
37
36
26
40
22
36
20
26
34
25
30
25
25
42
18
36
15
22
25
6
39
19
27
36
31
37
22
25
2
17
36
37
17
36
35
38
35

Артикул

Название

Примечание

Количество

1

87108425

HINGE

Hinge System

1шт.

2

84431104

PLATE

Sheet, Front

1шт.

3M Graintank

1шт.

2

84334013

SHEET

Sheet, Front

1шт.

3.3M Graintank

1шт.

3

84431136

PLATE

Base, Rear

1шт.

3M Graintank

1шт.

3

84334035

PLATE

Base, Rear

1шт.

3.3M Graintank

1шт.

3

87284087

EXTENSION

Includes: Ref. 43, 44

1шт.

4

84334178

SIDE PANEL

Lower

2шт.

5

84431094

SIDE PANEL

RH

1шт.

3M Graintank

1шт.

5

84073058

SIDE PANEL

RH

1шт.

3.3M Graintank

1шт.

6

84431097

SIDE PANEL

1шт.

3M Graintank

1шт.

6

84072922

SIDE PANEL

1шт.

3.3M Graintank

1шт.

7

84989838

PROFILE

1шт.

3M Graintank

1шт.

7

84334664

PROFILE

1шт.

3.3M Graintank

1шт.

8

87109760

BRACKET

1шт.

3M Graintank

1шт.

8

87109762

BRACKET

1шт.

3.3M Graintank

1шт.

9

84076589

PROFILE

1шт.

10

86976342

SHEET

1шт.

11

84439916

SUPPORT

1шт.

3M Graintank

1шт.

11

84447603

SUPPORT

1шт.

3.3M Graintank

1шт.

12

84439892

SUPPORT

1шт.

3M Graintank

1шт.

12

84447602

SUPPORT

1шт.

3.3M Graintank

1шт.

13

84077849

ACTUATOR

1шт.

14

84334135

HINGE

Shaft, Articulated

2шт.

15

84334139

HINGE

Shaft, Articulated

2шт.

16

84076202

GUIDE BUSHING,16.2mm ID x 30mm OD x 60mm L

4шт.

17

84334436

GASKET

Seal, Protection

4шт.

18

84334458

STRIP

4шт.

19

84989154

BRACKET

1шт.

20

84989183

BRACKET

Armature

2шт.

21

84439453

GUIDE

4шт.

22

84071391

HINGE

25шт.

23

87107895

BRACKET

1шт.

24

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

2шт.

25

120100

BOLT,M6 x 20mm, Cl 8.8

153шт.

26

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

26шт.

27

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

8шт.

28

140041

WASHER,M8 x 28mm OD x 3mm Thk

4шт.

29

140219

WASHER,11mm ID x 40mm OD x 4mm Thk

1шт.

30

9706693

BOLT,M12 x 60mm, Cl 8.8

2шт.

31

353308

NUT,M6 x 1.0, Cl 8

20шт.

32

100016

NUT,M10 x 1.5, Cl 8

4шт.

33

100038

NUT,M12 x 1.75, Cl 8

2шт.

34

9706755

NUT,M6, Cl 8

85шт.

35

9706690

NUT,M8 x 1.25, Cl 8

30шт.

36

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

255шт.

37

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

52шт.

38

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

3шт.

39

412650

BELLEVILLE WASHER,M8 Bolt Size x 22mm OD x 1.4mm Thk

8шт.

40

412649

BELLEVILLE WASHER,M6 Bolt Size x 18mm OD x 1.4mm Thk

3шт.

41

445395

RIVET,Pop, 4.8mm OD x 18.1mm L

8шт.

42

300625

SNAP RING,M16, Ext

4шт.

43

84004740

DECAL

1шт.

44

84004744

IMPORTANT DECAL

1шт.

45

86512446

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 8.8

1шт.

Выбрано товаров: 70
