Запчасти Case IH AFX8010 (K.60.B.74[2]) - KIT, ELEVATOR HEAD EXTENDED WEAR K - Crop Processing

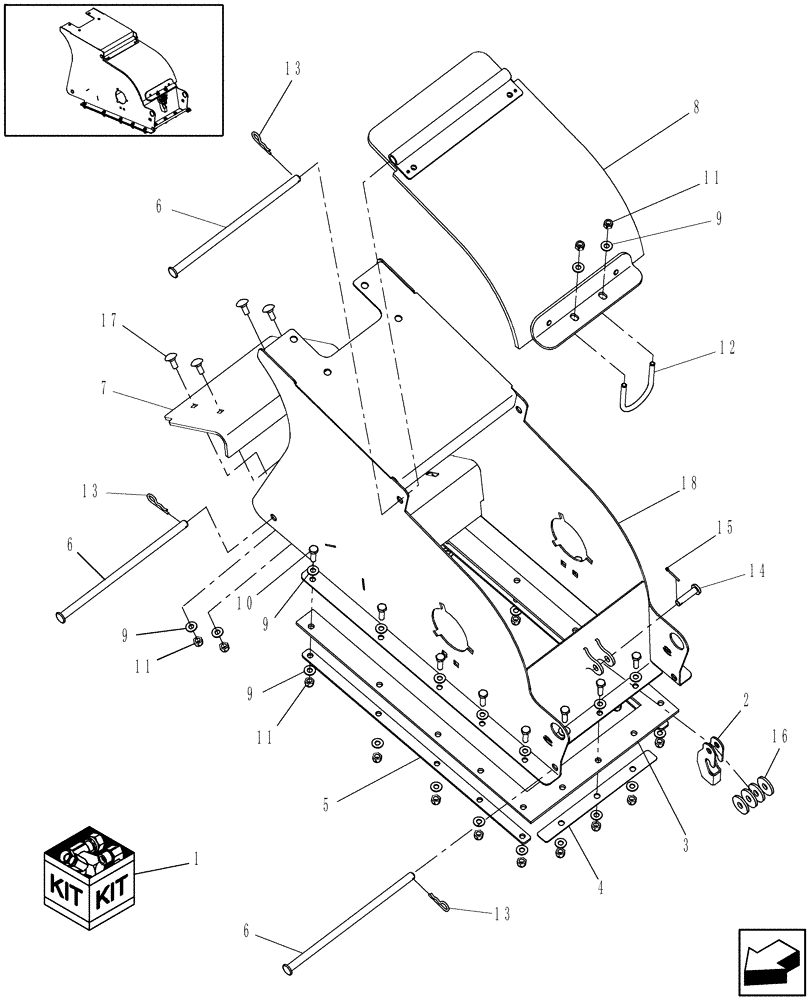

Схема запчастей Case IH AFX8010 - (K.60.B.74[2]) - KIT, ELEVATOR HEAD EXTENDED WEAR K - Crop Processing
2
6
13
1
11
13
9
4
12
6
10
8
14
11
9
6
17
3
7
5
13
11
18
16
9
15
9

Артикул

Название

Примечание

Количество

1

87758649

DIA KIT, HARVESTER

Elevator Head Extended Wear; Includes: Ref.s 2 Thru 18, Plus Instructions

1шт.

2

86581559

HANDLE

1шт.

3

87283706

SEAL

1шт.

4

86998908

PLATE

1шт.

5

86998906

PLATE

2шт.

6

86998942

PIN

3шт.

7

87733824

WEAR PLATE

1шт.

8

87733829

COVER ASSY

Top

1шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

32шт.

10

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

13шт.

11

86629542

NUT,M8 x 1.25, Cl 8.8

19шт.

12

84989315

U-BOLT,M8 x 1.25 x 26mm Threaded x 63.5mm W x 90.4mm OAL

1шт.

13

216698

COTTER PIN,0.125" OD x 1.75" L

3шт.

14

9507095

CLEVIS PIN,10mm OD x 40mm L

1шт.

15

280251

COTTER PIN,3/32" OD x 1" OAL

1шт.

16

140042

WASHER,11mm ID x 34mm OD x 3mm Thk

4шт.

17

86512420

CARRIAGE BOLT,Rnd Head, M8 x 1.25 x 20mm, Full Thd, Cl 8.8

4шт.

18

87758647

FRAME

1шт.

Выбрано товаров: 18
