Запчасти Case IH AFX8010 (K.60.B.72[1]) - GRAIN TANK, L.H. & FRONT K - Crop Processing

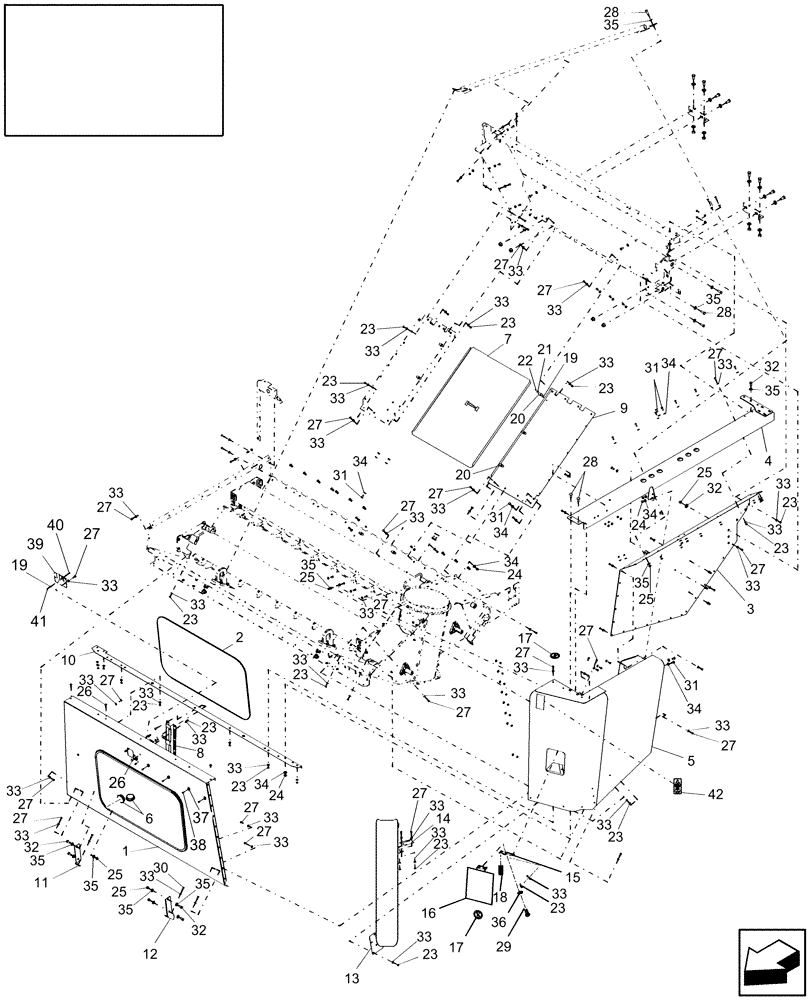

Схема запчастей Case IH AFX8010 - (K.60.B.72[1]) - GRAIN TANK, L.H. & FRONT K - Crop Processing
35
8
23
25
23
14
12
17
37
25
34
35
33
15
33
10
33
33
27
28
34
27
33
30
35
34
33
33
33
35
33
27
23
33
34
23
27
27
27
33
33
33
17
27
11
34
19
23
27
34
23
27
33
19
7
23
29
6
33
32
23
33
27
33
35
33
33
33
35
40
5
26
27
9
27
33
28
23
25
23
33
25
27
32
33
20
27
42
27
24
41
32
27
34
39
38
24
31
33
3
27
33
26
33
31
28
27
31
23
33
33
18
22
35
16
27
33
24
4
20
27
35
31
1
21
33
13
25
23
33
33
35
23
2
33
36
33
32
33
23
23

№

Артикул

Название

Примечание

Количество

1

87107644

FRONT SHEET

Frame, Window

1шт.

1

87380540

FRONT SHEET

Frame, Window

1шт.

High Wear

1шт.

2

86566851

GLASS

1шт.

3

86975458

PANEL

LH, Serial Range: -HAJ106401

1шт.

3

87044294

PANEL

LH, Start Serial: HAJ106401

1шт.

3

87357067

SHEET

LH

1шт.

High Wear

1шт.

4

86998595

SUPPORT

, Serial Range: -HAJ106401

1шт.

4

87284866

PROFILE

Profile, Start Serial: HAJ106401

1шт.

5

87284089

PANEL

Includes: Ref. 5, 17, 42

1шт.

5

87510506

PANEL

Side

1шт.

6

9992358

ELASTIC STOP

12шт.

7

86584544

DOOR

1шт.

8

86975493

BRACKET

1шт.

9

86975460

FLOOR

LH

1шт.

10

87105585

REINFORCEMENT

1шт.

11

86998708

BRACKET

RH

1шт.

12

86998707

BRACKET

LH

1шт.

13

87106204

CHUTE

1шт.

14

84077354

CLAMP,39mm ID

1шт.

15

84077042

BRACKET

1шт.

16

84077041

DOOR

1шт.

16

87284038

DOOR

Includes Ref. 17

1шт.

17

84432904

DECAL

Do Not Place Foot

2шт.

18

66809

SPRING,Compression, 19.05mm OD x 63.5mm L

1шт.

19

9824840

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

1шт.

20

362786

FASTENER

Fastener

1шт.

21

362785

BELLEVILLE WASHER,5.5mm ID x 15mm OD x 0.5mm Thk

1шт.

22

446453

RIVET,Pop, 4mm OD x 9.4mm L

Pop

1шт.

23

9706690

NUT,M8 x 1.25, Cl 8

1шт.

24

100016

NUT,M10 x 1.5, Cl 8

1шт.

25

9706685

NUT,M12 x 1.75, Cl 8

1шт.

26

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

8шт.

27

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

28

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

2шт.

29

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

2шт.

30

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

31

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

32

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

7шт.

33

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

34

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

35

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

36

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

37

86590413

BASE,15.87mm W x 22.22mm OAL x 9.9mm Thk

Base, Wire Tie

1шт.

38

445394

RIVET,Pop, 3/16" x 1/2" OAL

1шт.

39

87280121

COVER

1шт.

40

412255

BOLT,Hex, M4 x 20mm, Cl 8.8

1шт.

41

385681

NUT,M4 x 0.7, Cl 8

1шт.

42

84004740

DECAL

1шт.

Выбрано товаров: 50
