Запчасти Case IH AFX8010 (G.30.A.77.77[1]) - LATERAL TILT FEEDER, PIVOT FRONT FACE HARDWARE G - Tool Positioning

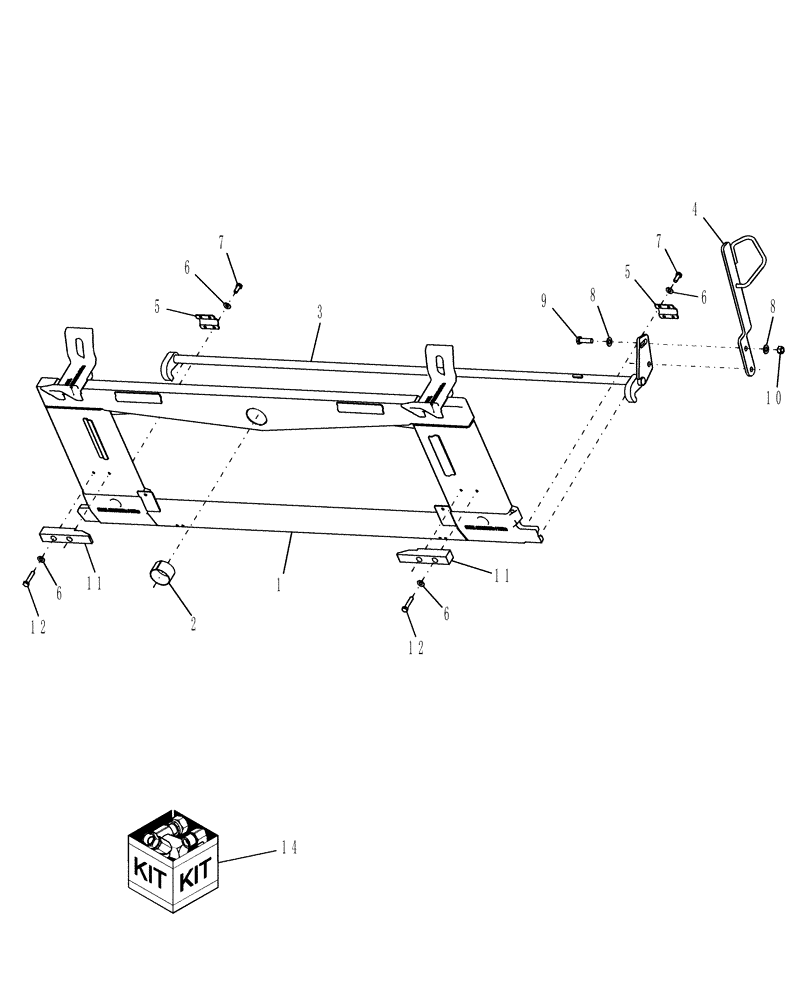

Схема запчастей Case IH AFX8010 - (G.30.A.77.77[1]) - LATERAL TILT FEEDER, PIVOT FRONT FACE HARDWARE G - Tool Positioning
7
5
3
2
6
8
8
5
14
12
10
1
6
7
11
11
6
12
6
4
9

Артикул

Название

Примечание

Количество

1

86995529

FRAME

Includes Ref. 2 - Replaces 86995678, Start Year: 29-MAR-04

1шт.

1

87344098

FRAME

, Start Year: 01-JAN-06

1шт.

2

86995533

BEARING CARRIER,76.29mm ID x 72.18mm OD x 47.63mm L

1шт.

3

86995727

LATCH

, Years: -29-MAR-04

1шт.

3

87281876

LATCH

, Start Year: 29-MAR-04

1шт.

4

87108876

LEVER

1шт.

5

87107674

CLAMP

2шт.

6

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

12шт.

7

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

8шт.

8

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

4шт.

9

614-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 8.8, Full Thd

2шт.

10

825-1416

NUT,M16, Cl 8

2шт.

11

87108071

PLATE

Strip - Off

2шт.

12

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

4шт.

13

87105683

CAP

1шт.

14

84083484

KIT

Strip-Off Plate; Includes: Ref.s 6(4), 11(2), & 12(4)

1шт.

Выбрано товаров: 16
