(E.34.A.72[4]) - PLATFORM, RAILING EU 3.3 - P.I.N. HAJ103201 & AFTER

Запчасти Case IH AFX8010 (E.34.A.72[4]) - PLATFORM, RAILING EU 3.3 - P.I.N. HAJ103201 & AFTER E - Body and Structure

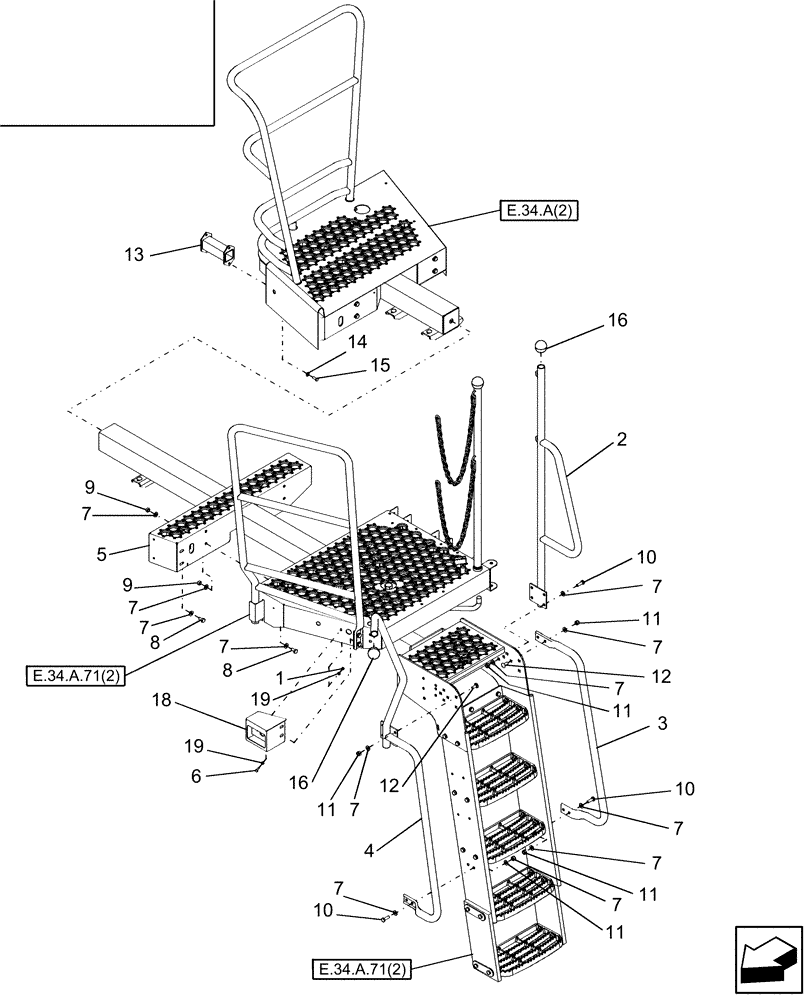

Схема запчастей Case IH AFX8010 - (E.34.A.72[4]) - PLATFORM, RAILING EU 3.3 - P.I.N. HAJ103201 & AFTER E - Body and Structure
16
11
12
7
7
15
10
10
3
12
11
11
e.34.a.71(2)
e.34.a.71(2)
11
5
e.34.a(2)
1
11
16
18
7
2
7
7
4
14
8
7
10
19
7
13
9
7
9
6
7
7
19
8
7
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86500688

NUT,Hex, M6 x 1.0, Cl 10.9

1шт.

2

87280936

GRAB RAIL

1шт.

3

87109584

HANDRAIL

Lower, RH

1шт.

4

87284947

HANDRAIL

Ladder, LH

1шт.

5

87280955

PLATFORM

1шт.

6

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

7

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

38шт.

8

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

8шт.

9

100016

NUT,M10 x 1.5, Cl 8

8шт.

10

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

14шт.

11

100037

LOCK NUT,M10 x 1.5, Cl 8

14шт.

12

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

6шт.

13

87280542

EXTENSION

Tube

1шт.

14

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

15

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

16

349014A1

KNOB

1шт.

18

87281328

BRACKET

1шт.

19

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

Выбрано товаров: 18
