(E.34.A.72[2]) - RAILING, CAB PLATFORM - EU, PRIOR TO PIN HAJ103201

Запчасти Case IH AFX8010 (E.34.A.72[2]) - RAILING, CAB PLATFORM - EU, PRIOR TO PIN HAJ103201 E - Body and Structure

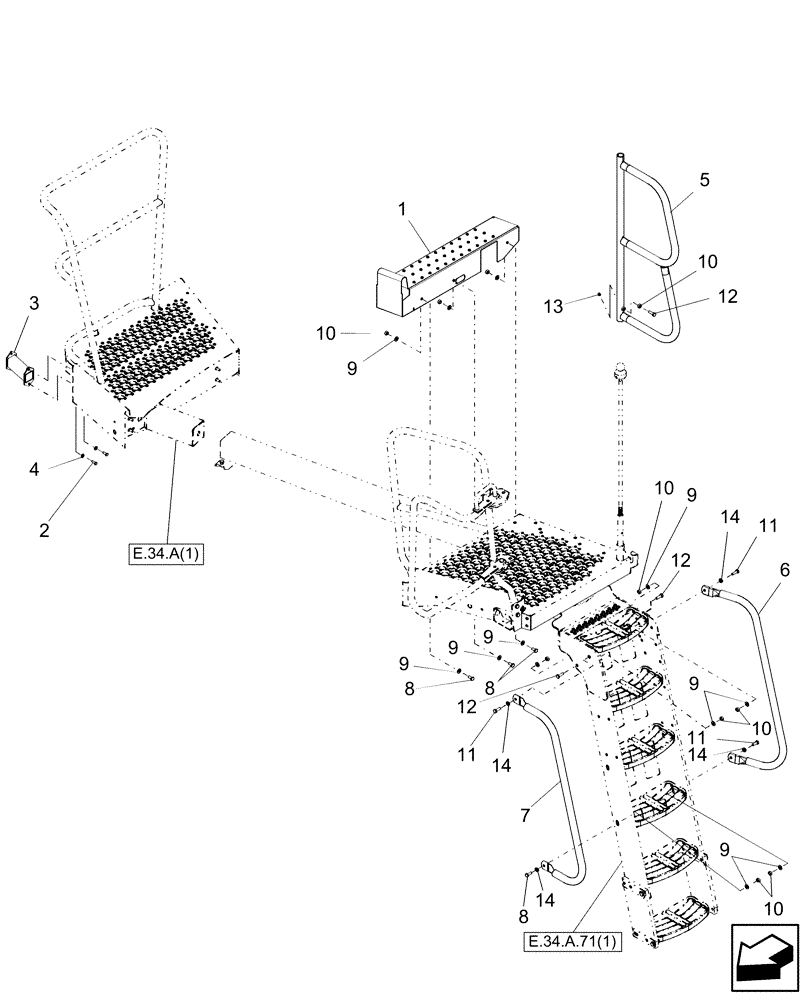

Схема запчастей Case IH AFX8010 - (E.34.A.72[2]) - RAILING, CAB PLATFORM - EU, PRIOR TO PIN HAJ103201 E - Body and Structure
9
9
12
1
14
4
5
10
14
8
11
9
13
8
9
11
14
8
9
11
9
10
2
12
10
12
10
e.34.a(1)
3
e.34.a.71(1)
10
9
6
7
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86605444

PLATFORM

1шт.

2

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

3

87000407

EXTENSION

Tube WA

1шт.

4

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

5

86615599

HANDRAIL

1шт.

6

86594509

HANDRAIL

1шт.

7

84064346

HANDRAIL

1шт.

8

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

3шт.

9

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

12шт.

10

100016

NUT,M10 x 1.5, Cl 8

10шт.

11

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

2шт.

12

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

5шт.

13

300480

SET SCREW,M10 x 12mm

1шт.

14

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.
