(E.34.A.72[1]) - RAILING, CAB PLATFORM, 3.3, N.A., PRIOR TO PIN HAJ105201

Запчасти Case IH AFX8010 (E.34.A.72[1]) - RAILING, CAB PLATFORM, 3.3, N.A., PRIOR TO PIN HAJ105201 E - Body and Structure

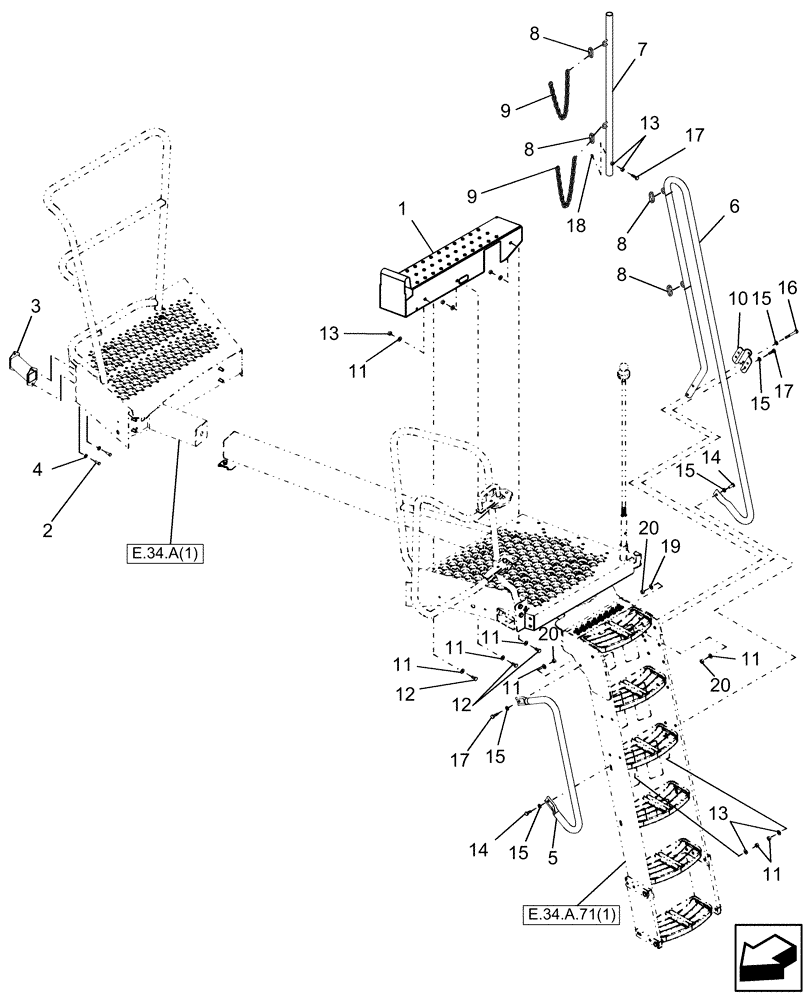

Схема запчастей Case IH AFX8010 - (E.34.A.72[1]) - RAILING, CAB PLATFORM, 3.3, N.A., PRIOR TO PIN HAJ105201 E - Body and Structure
14
15
8
17
9
15
20
1
18
12
13
11
4
8
11
8
11
13
20
e.34.a.71(1)
5
11
17
11
11
15
15
19
16
e.34.a(1)
6
15
8
14
20
13
9
10
7
12
2
17
11
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86605444

PLATFORM

1шт.

2

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

3

87000407

EXTENSION

Tube WA

1шт.

4

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

5

87105181

HANDRAIL

1шт.

6

87105182

HANDRAIL

1шт.

7

87105184

HANDRAIL

1шт.

8

87107072

CHAIN LINK,44.299mm Pitch

Chain

4шт.

9

87105185

CHAIN,566.12mm L

2шт.

10

87109373

CLAMP

1шт.

11

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

13шт.

12

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

3шт.

13

100016

NUT,M10 x 1.5, Cl 8

7шт.

14

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

2шт.

15

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

1шт.

16

120115

BOLT,M10 x 1.5 x 76.58mm, Cl 8.8

2шт.

17

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

6шт.

18

300480

SET SCREW,M10 x 12mm

1шт.

19

140042

WASHER,11mm ID x 34mm OD x 3mm Thk

2шт.

20

100037

LOCK NUT,M10 x 1.5, Cl 8

6шт.

Выбрано товаров: 20
