(E.34.A.71[1]) - USER PLATFORM LADDER, PRIOR TO PIN HAJ105201

Запчасти Case IH AFX8010 (E.34.A.71[1]) - USER PLATFORM LADDER, PRIOR TO PIN HAJ105201 E - Body and Structure

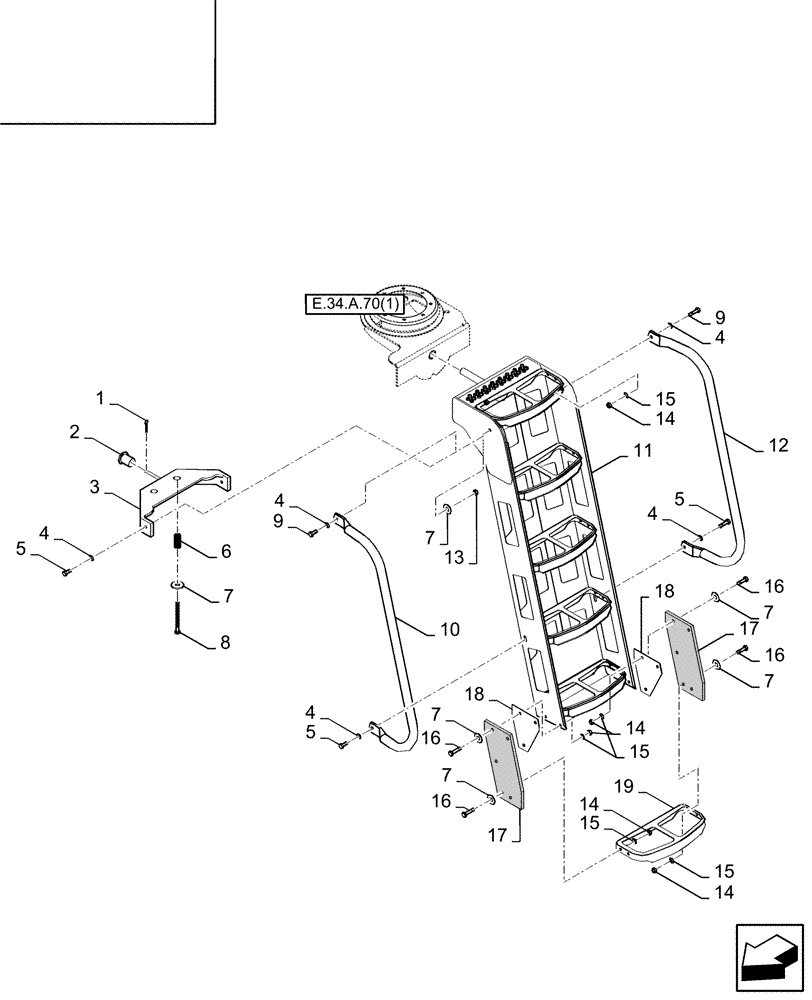

Схема запчастей Case IH AFX8010 - (E.34.A.71[1]) - USER PLATFORM LADDER, PRIOR TO PIN HAJ105201 E - Body and Structure
6
9
3
16
4
5
15
9
10
19
8
14
1
4
7
16
7
13
15
16
4
16
17
18
e.34.a.70(1)
14
5
7
12
15
17
7
11
14
5
15
4
7
4
2
14
18
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

130007

COTTER PIN,M4 x 25

1шт.

2

80913654

BUSHING

1шт.

3

87108467

BRACKET

1шт.

4

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

1шт.

5

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

1шт.

6

89509233

SPRING

2шт.

7

80140042

WASHER

M10

1шт.

8

87025068

STUD

2шт.

9

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

2шт.

10

87105181

HANDRAIL

1шт.

11

87024522

LADDER

1шт.

12

87105182

HANDRAIL

1шт.

13

100037

LOCK NUT,M10 x 1.5, Cl 8

1шт.

14

100016

NUT,M10 x 1.5, Cl 8

1шт.

15

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

16

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

1шт.

17

87024104

SUPPORT

Support, Flexible

2шт.

18

87024309

BRACKET

Plate

4шт.

19

84443533

STEP

1шт.

20

87025064

BRACKET

1шт.

21

87108429

BUSHING

2шт.
