(E.30.A.72[4]) - HANDRAIL, REAR DECK

Запчасти Case IH AFX8010 (E.30.A.72[4]) - HANDRAIL, REAR DECK E - Body and Structure

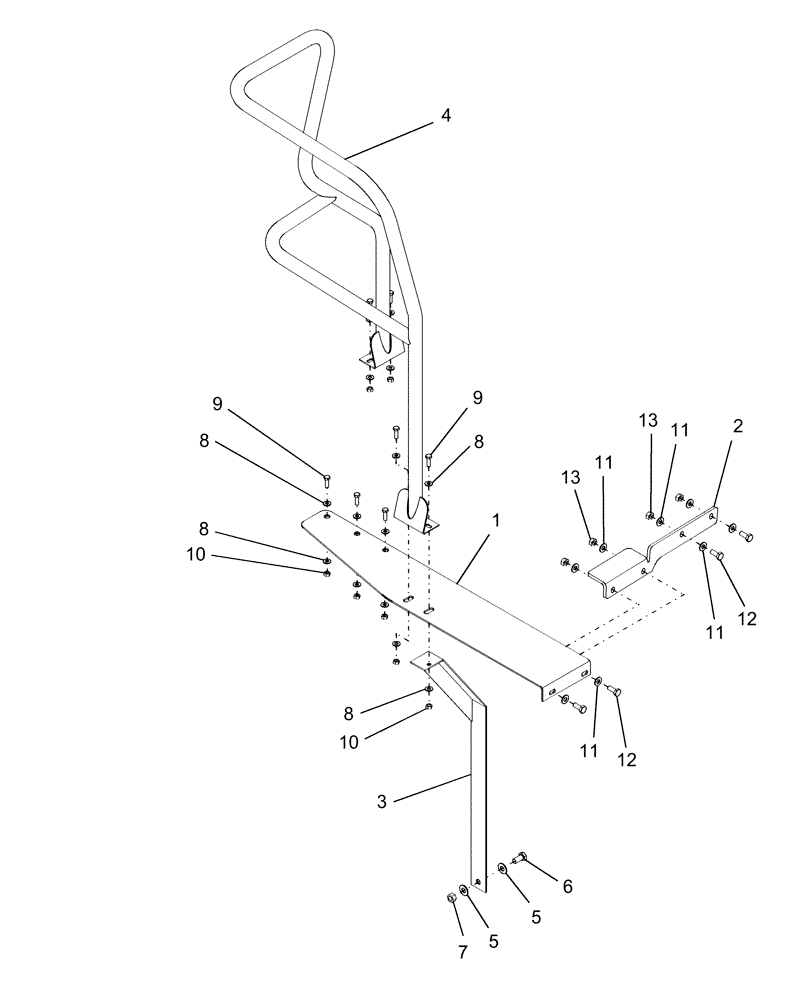

Схема запчастей Case IH AFX8010 - (E.30.A.72[4]) - HANDRAIL, REAR DECK E - Body and Structure
10
5
9
8
11
7
3
12
11
10
11
1
11
4
13
9
12
2
8
6
5
8
8
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86998946

Platform

1шт.

2

86998953

Arm

1шт.

3

86998949

1шт.

4

86998944

1шт.

5

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

2шт.

6

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

1шт.

7

9706685

NUT,M12 x 1.75, Cl 8

1шт.

8

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

9

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

7шт.

10

9706690

NUT,M8 x 1.25, Cl 8

7шт.

11

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

12

11106231

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9

4шт.

13

100016

NUT,M10 x 1.5, Cl 8

4шт.

Выбрано товаров: 13
