(E.20.A.70[10]) - LATCH ASSY, SIDE PANELS, R.H., REAR - P.I.N. & AFTER

Запчасти Case IH AFX8010 (E.20.A.70[10]) - LATCH ASSY, SIDE PANELS, R.H., REAR - P.I.N. & AFTER E - Body and Structure

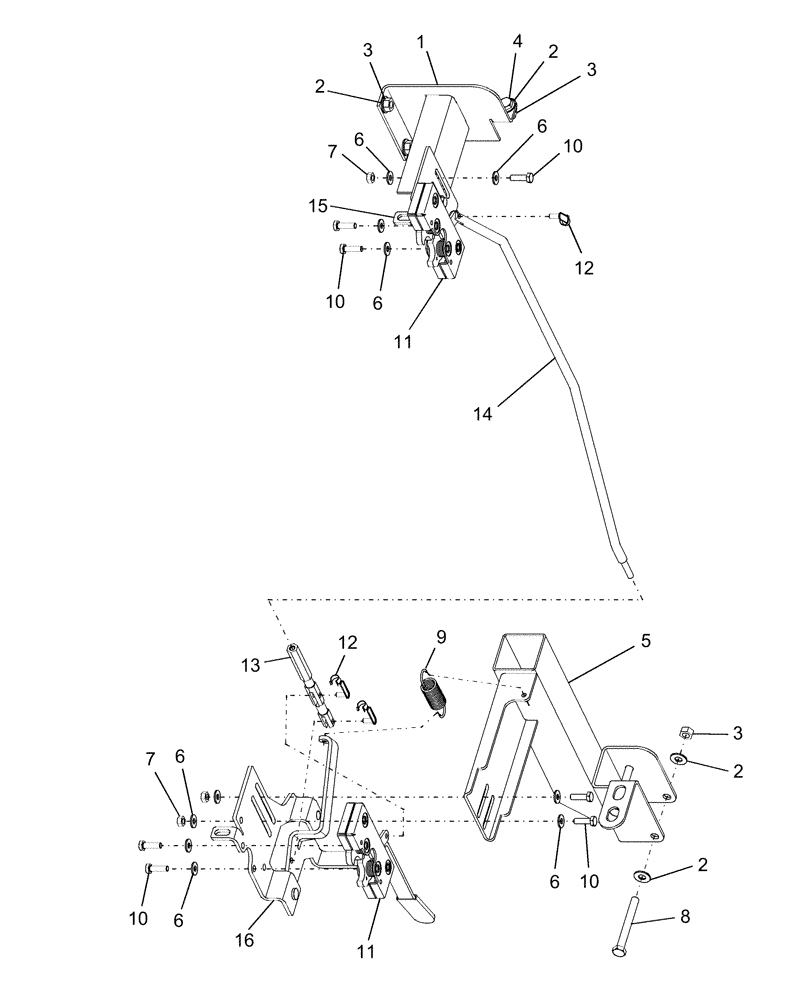

Схема запчастей Case IH AFX8010 - (E.20.A.70[10]) - LATCH ASSY, SIDE PANELS, R.H., REAR - P.I.N. & AFTER E - Body and Structure
10
2
6
6
7
11
2
11
6
2
15
1
5
3
6
6
13
12
3
2
10
6
12
10
14
9
16
8
10
3
4
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87109686

BRACKET

1шт.

2

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

3

9706690

NUT,M8 x 1.25, Cl 8

5шт.

4

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

5

87282249

SUPPORT

1шт.

6

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

12шт.

7

9706755

NUT,M6, Cl 8

4шт.

8

120062

BOLT,Hex, M8 x 70mm, Cl 8.8

2шт.

9

87109697

SPRING

Extension

1шт.

10

120100

BOLT,M6 x 20mm, Cl 8.8

8шт.

11

87282640

LATCH

2шт.

12

87282455

LOCK PIN

3шт.

13

87282456

CLEVIS

Dual Latch

1шт.

14

87282460

ROD

RH, Rear

1шт.

15

87282458

BRACKET

Upper

1шт.

16

87282639

LEVER

RH, Rear

1шт.
