(E.20.A.70[07A]) - LATCH, SIDE - WIDE BODY - P.I.N. & AFTER

Запчасти Case IH AFX8010 (E.20.A.70[07A]) - LATCH, SIDE - WIDE BODY - P.I.N. & AFTER E - Body and Structure

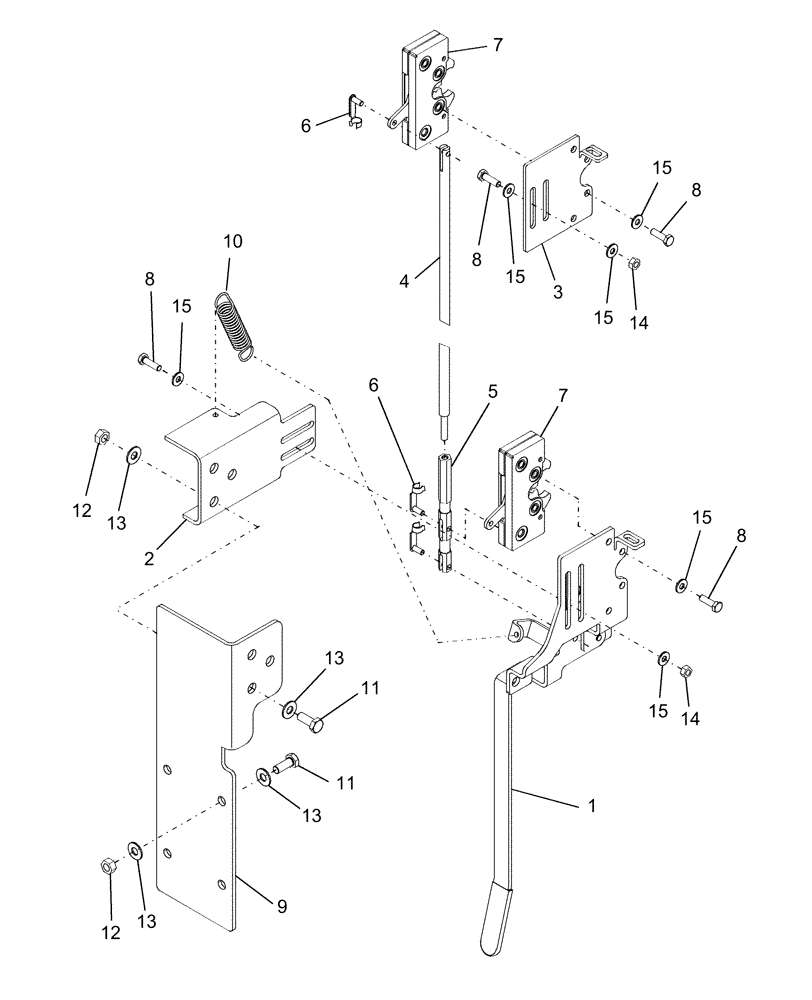

Схема запчастей Case IH AFX8010 - (E.20.A.70[07A]) - LATCH, SIDE - WIDE BODY - P.I.N. & AFTER E - Body and Structure
11
12
8
14
4
1
7
14
15
9
12
5
2
3
13
15
13
11
8
15
13
7
15
8
15
6
8
6
15
13
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87282641

LEVER

LH

1шт.

2

87282594

BRACKET

1шт.

3

87282458

BRACKET

Upper

1шт.

4

87282457

ROD

LH

1шт.

5

87282456

CLEVIS

Dual Latch

1шт.

6

87282455

LOCK PIN

3шт.

7

87282640

LATCH

2шт.

8

120100

BOLT,M6 x 20mm, Cl 8.8

8шт.

9

87280155

BRACKET

Door, LH

1шт.

10

87109697

SPRING

Extension

1шт.

11

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

7шт.

12

9706690

NUT,M8 x 1.25, Cl 8

7шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

14

9706755

NUT,M6, Cl 8

4шт.

15

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

12шт.
