(E.20.A.70[07]) - LATCH, SIDE - WIDE BODY - PRIOR TO P.I.N. XXXXXX

Запчасти Case IH AFX8010 (E.20.A.70[07]) - LATCH, SIDE - WIDE BODY - PRIOR TO P.I.N. XXXXXX E - Body and Structure

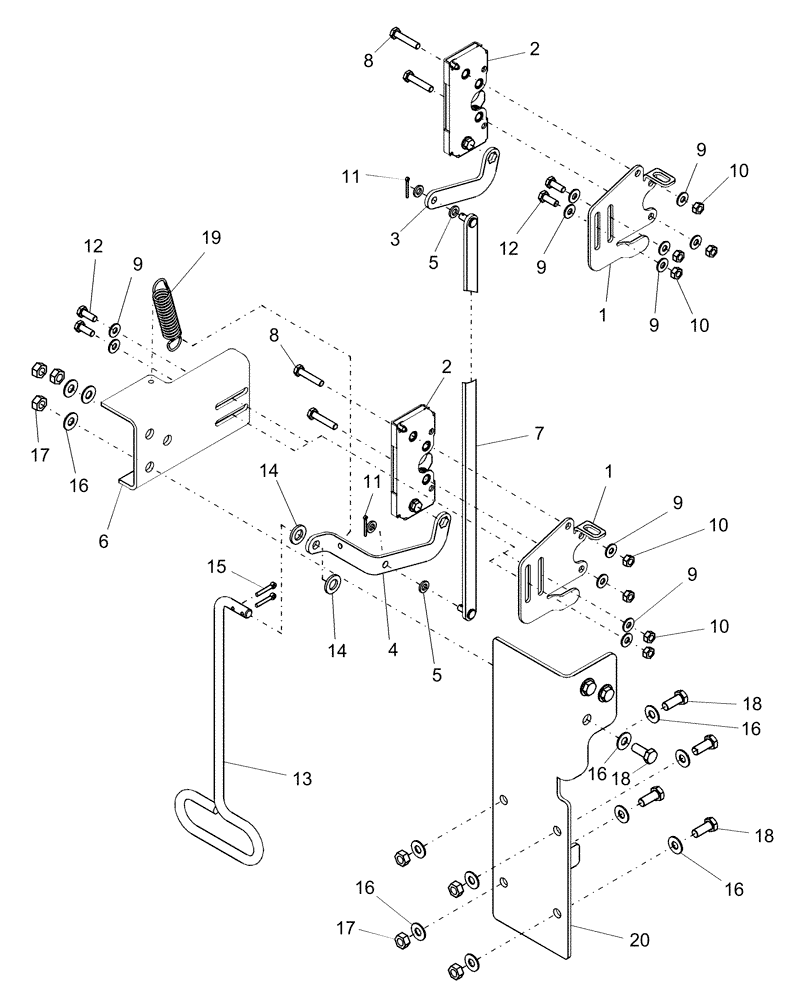

Схема запчастей Case IH AFX8010 - (E.20.A.70[07]) - LATCH, SIDE - WIDE BODY - PRIOR TO P.I.N. XXXXXX E - Body and Structure
19
17
10
9
14
6
14
10
16
12
1
8
15
18
16
13
17
2
10
5
9
16
16
8
16
9
9
10
12
18
7
3
5
9
11
11
2
1
20
18
4
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87109694

BRACKET

2шт.

2

87108544

LATCH

2шт.

3

87280168

LEVER

1шт.

4

87280157

LEVER

1шт.

5

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

4шт.

6

87280253

BRACKET

1шт.

7

87280170

ARM

1шт.

8

43117

SCREW,Hex, M6 x 1.0 x 30mm, Cl 8.8

4шт.

9

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

12шт.

10

9706755

NUT,M6, Cl 8

8шт.

11

9512667

COTTER PIN,M2 x 20mm OAL

2шт.

12

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

4шт.

13

87109698

HANDLE

1шт.

14

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

2шт.

15

130003

COTTER PIN,3mm OD x 30mm OAL

2шт.

16

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

17

9706690

NUT,M8 x 1.25, Cl 8

7шт.

18

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

7шт.

19

87109697

SPRING

Extension

1шт.

20

87280155

BRACKET

Door, LH

1шт.
