Запчасти Case IH 9010 (90.118.35) - DOOR LOCK, STRAWHOOD, WINDROW (90) - PLATFORM, CAB, BODYWORK AND DECALS

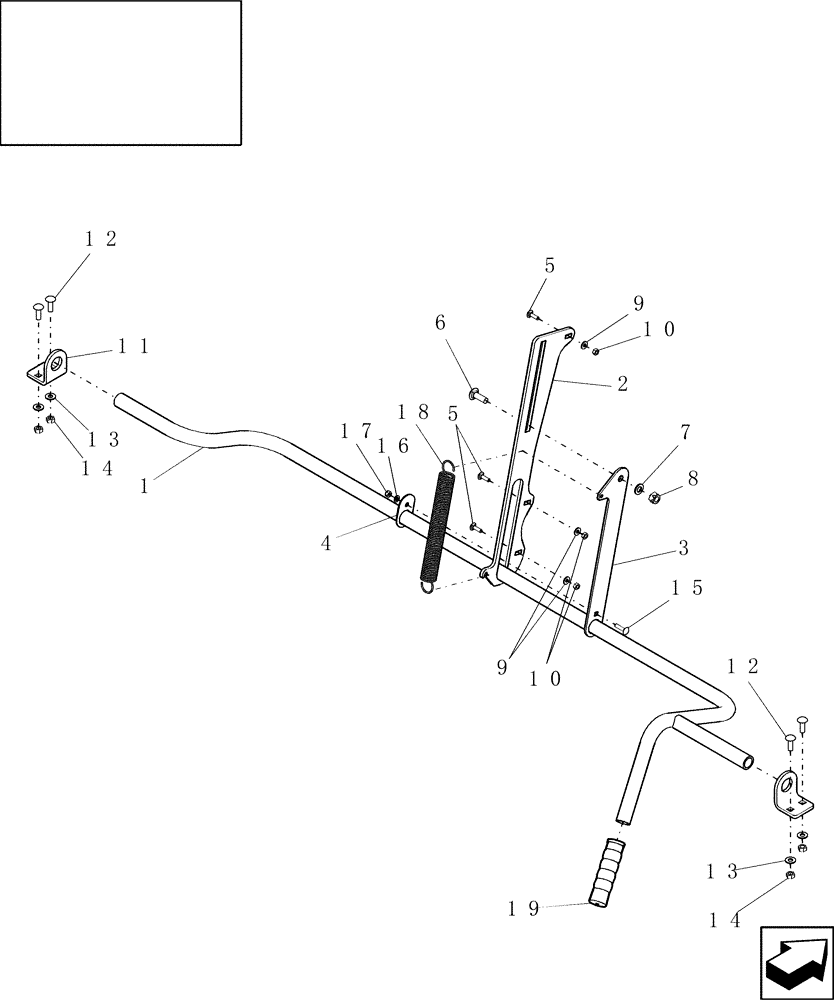

Схема запчастей Case IH 9010 - (90.118.35) - DOOR LOCK, STRAWHOOD, WINDROW (90) - PLATFORM, CAB, BODYWORK AND DECALS
18
1
9
14
19
7
17
3
11
6
15
13
10
14
10
5
12
9
2
8
16
5
12
13
4

Артикул

Название

Примечание

Количество

1

87546918

TUBE,1575 mm L

Strawhood Door Lock

1шт.

2

87283115

PLATE

1шт.

3

87283111

PLATE

1шт.

4

87283113

LOCKING PLATE

1шт.

5

9706703

CARRIAGE BOLT,Sht Sq Nk, M6 x 1 x 20mm, Cl 8.8, Full Thd

3шт.

6

86512446

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 8.8

1шт.

7

140017

WASHER,M10 x 20mm OD x 2mm Thk

1шт.

8

100037

LOCK NUT,M10 x 1.5, Cl 8

1шт.

9

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

3шт.

10

9706755

NUT,M6, Cl 8

3шт.

11

87283109

BRACKET

2шт.

12

308761

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 8.8

4шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

14

9706690

NUT,M8 x 1.25, Cl 8

4шт.

15

374891

CARRIAGE BOLT,Rnd Head, M6 x 1 x 25mm, Cl 8.8

1шт.

16

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

1шт.

17

353308

NUT,M6 x 1.0, Cl 8

1шт.

18

87283314

SPRING

1шт.

19

86995153

HANDLE

1шт.

Выбрано товаров: 19
