Запчасти Case IH 9010 (90.116.02) - STRAW HOOD FRAME (90) - PLATFORM, CAB, BODYWORK AND DECALS

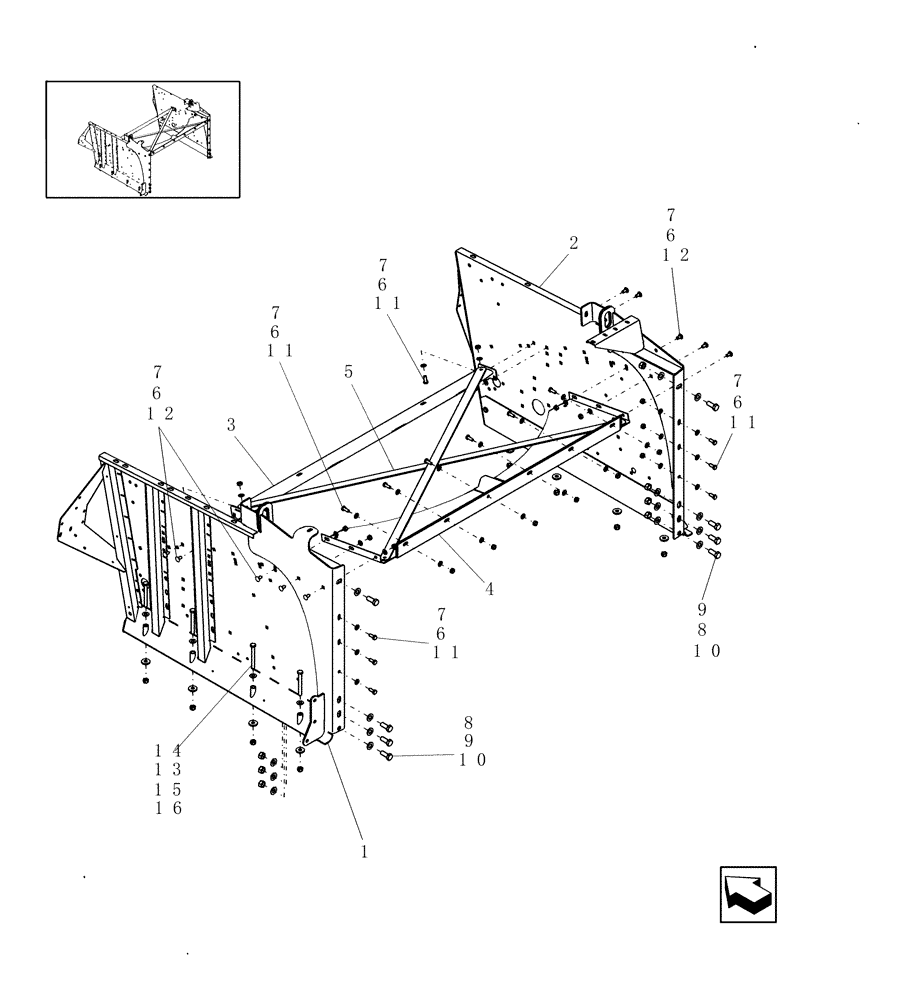

Схема запчастей Case IH 9010 - (90.116.02) - STRAW HOOD FRAME (90) - PLATFORM, CAB, BODYWORK AND DECALS
4
6
8
6
7
7
1
11
2
3
7
6
12
10
9
11
5
6
7
13
12
6
11
14
11
7
9
7
8
6
16
15
10

Артикул

Название

Примечание

Количество

1

87039631

SHEET

RH

1шт.

2

87039628

SHEET

LH

1шт.

3

87107941

SUPPORT

Center

1шт.

4

86999083

SUPPORT

1шт.

5

86999088

PLATE

2шт.

6

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

38шт.

7

100016

NUT,M10 x 1.5, Cl 8

24шт.

8

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

16шт.

9

100020

NUT,M16 x 2.0, Cl 8

8шт.

10

43168

BOLT,Hex, M16 x 40mm, Cl 8.8

8шт.

11

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

14шт.

12

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

10шт.

13

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

8шт.

14

9501756

BOLT,Hex, M12 x 1.75 x 110mm, Cl 10.9

8шт.

15

86592701

WASHER,13mm ID x 35mm OD x 5mm Thk

8шт.

16

412672

NUT,Hex, M12 x 1.75, Cl 10

8шт.

Выбрано товаров: 16
