Запчасти Case IH 9010 (90.102.03[02]) - GUARDS, ENGINE - 9010 (90) - PLATFORM, CAB, BODYWORK AND DECALS

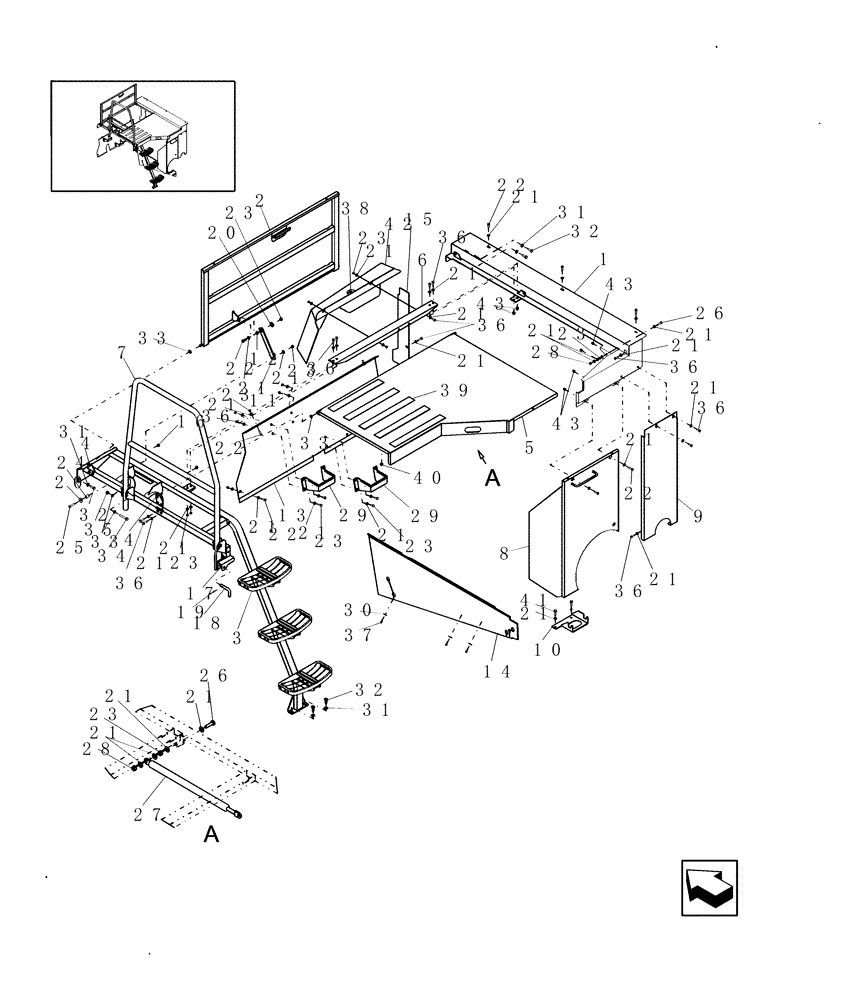

Схема запчастей Case IH 9010 - (90.102.03[02]) - GUARDS, ENGINE - 9010 (90) - PLATFORM, CAB, BODYWORK AND DECALS
21
26
21
32
3
32
43
31
21
33
21
21
2
36
21
15
21
30
8
21
6
42
21
29
37
23
35
23
36
11
13
21
41
28
21
22
36
36
21
27
33
43
36
21
19
4
21
23
33
26
12
21
21
40
38
14
43
21
9
21
22
39
36
23
31
21
32
4
22
7
23
21
20
1
28
22
21
22
21
17
23
34
5
25
18
31
20
36
23
36
24
10
21
29
23
16
23

Артикул

Название

Примечание

Количество

1

87670667

FRAME ASSY

1шт.

2

87556589

COVER

1шт.

3

87717388

STEP

1шт.

4

87653826

HINGE

5шт.

5

87670658

COVER ASSY

1шт.

6

87555590

CHANNEL

1шт.

7

87380912

HANDRAIL

1шт.

8

87670651

COVER

1шт.

9

87670662

COVER ASSY

1шт.

10

87555594

SUPPORT ASSY.

1шт.

11

87109081

SUPPORT

1шт.

12

87281729

BUSHING

1шт.

13

87676551

DEFLECTOR

1шт.

14

87555716

CURTAIN

No Longer Used-- Remove and discard

1шт.

15

87750206

DEFLECTOR

1шт.

16

86975394

BUMPER

2шт.

17

86611329

SPRING

1шт.

18

86611330

PIN,16.56mm OD

1шт.

19

87913

LOCK PIN,3.17mm OD x 31.75mm L, Slotted

1шт.

20

140041

WASHER,M8 x 28mm OD x 3mm Thk

5шт.

21

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

65шт.

22

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

10шт.

23

9706690

NUT,M8 x 1.25, Cl 8

21шт.

24

86580795

SPACER

1шт.

25

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

1шт.

26

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

2шт.

27

84334242

GAS STRUT

1шт.

28

86629542

NUT,M8 x 1.25, Cl 8.8

2шт.

29

87105622

STEP

2шт.

30

86624183

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

3шт.

31

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

6шт.

32

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

6шт.

33

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

7шт.

34

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

2шт.

35

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

36

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

27шт.

37

86625199

SELF-TAP SCREW,Hex, M6 x 1 x 13mm

3шт.

38

84432904

DECAL

No Step

1шт.

39

80401502

ANTI-SKID STRIP

Roll, L = 18.3M; Cut To Fit

1шт.

40

158188

PLUG,19mm Hole, 28.6mm OD

3шт.

41

9804260

BOLT,Hex, M8 x 1.25 x 30mm, Full Thd, Cl 8.8

2шт.

42

87720411

DEFLECTOR

1шт.

43

87284531

NUT,Rivnut, M8 x 1.25, 0.5mm - 3mm Grip Range

6шт.

Выбрано товаров: 43
