(90.100.16) - PANEL, REAR, R.H

Запчасти Case IH 9010 (90.100.16) - PANEL, REAR, R.H (90) - PLATFORM, CAB, BODYWORK AND DECALS

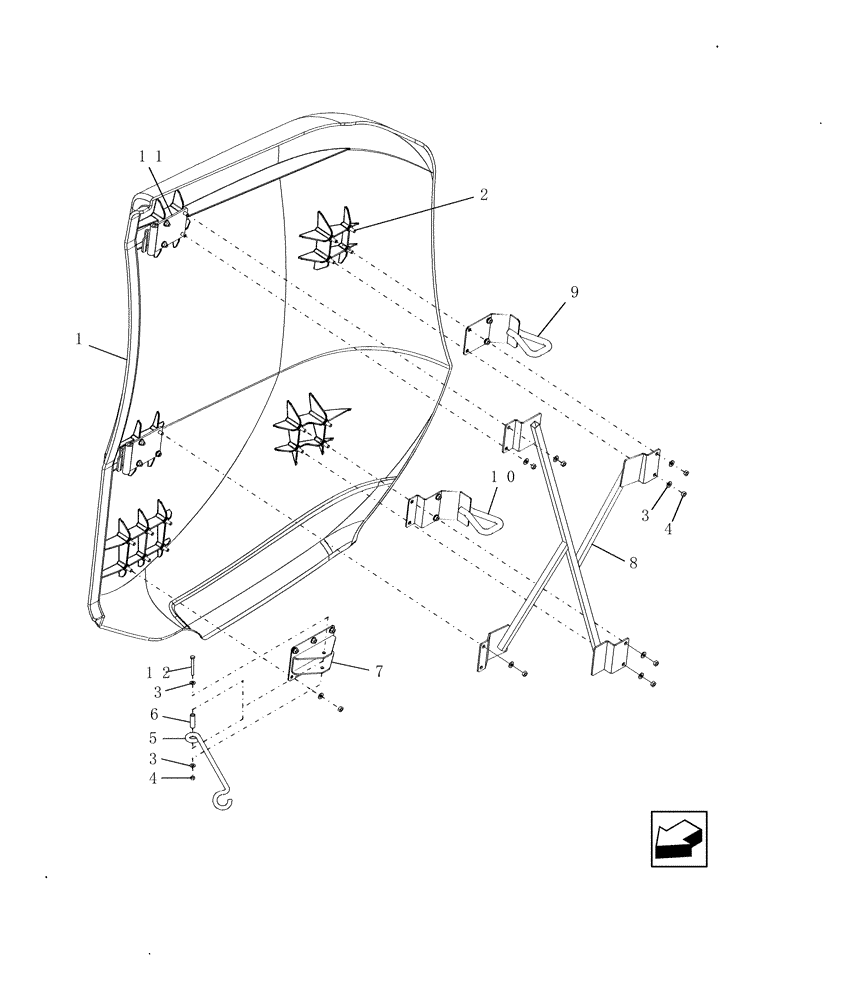

Схема запчастей Case IH 9010 - (90.100.16) - PANEL, REAR, R.H (90) - PLATFORM, CAB, BODYWORK AND DECALS
4
8
3
7
12
5
6
1
10
11
2
4
3
9
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86998085

SIDE PANEL

1шт.

2

86975784

STUD

22шт.

3

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

24шт.

4

9706690

NUT,M8 x 1.25, Cl 8

23шт.

5

87280048

ROD

Door Keeper

1шт.

6

87107639

SPACER

1шт.

7

87280047

BRACKET

1шт.

8

87280103

BRACKET

1шт.

9

87282210

BRACKET

1шт.

10

87282211

BRACKET

1шт.

11

87282724

BRACKET

W/Stop

2шт.

12

120062

BOLT,Hex, M8 x 70mm, Cl 8.8

1шт.

Выбрано товаров: 12
