Запчасти Case IH 9010 (88.230.21[03]) - KIT, SPREADER WINDROW CHUTE - EU (88) - ACCESSORIES

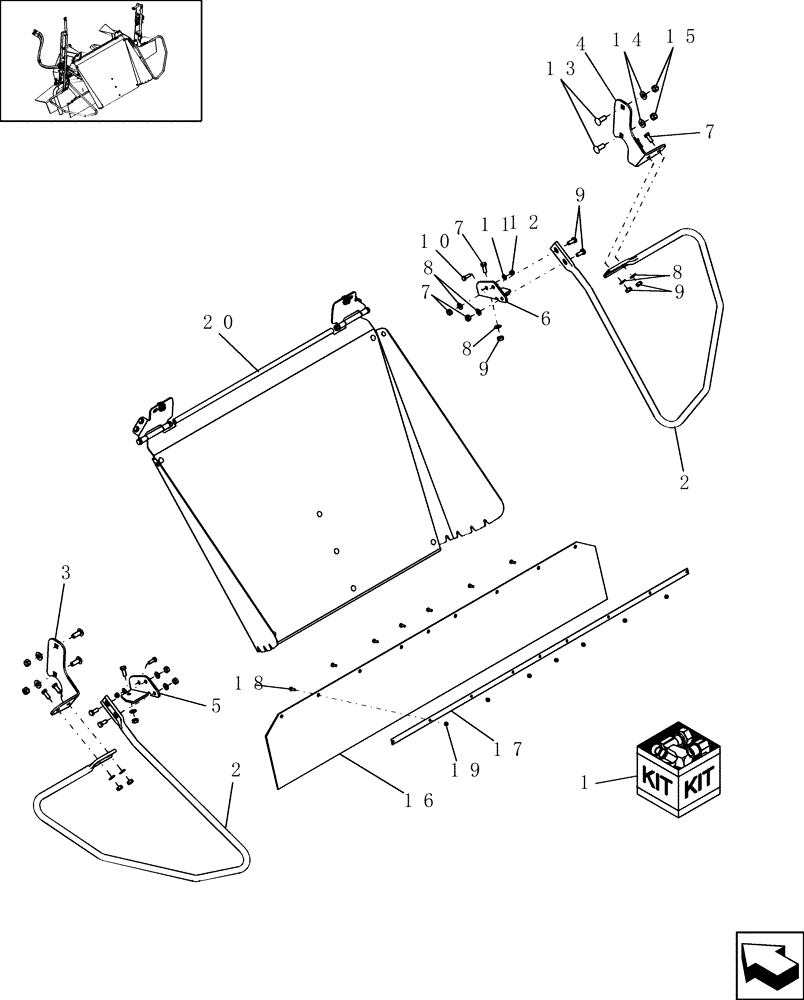

Схема запчастей Case IH 9010 - (88.230.21[03]) - KIT, SPREADER WINDROW CHUTE - EU (88) - ACCESSORIES
17
7
2
16
8
14
2
10
12
5
4
11
7
9
7
9
6
3
15
19
18
20
1
13
8
9
8

Артикул

Название

Примечание

Количество

1

87479645

DIA KIT, HARVESTER

Spreader Windrow Chute; Includes: Refs 2 Thru 20

1шт.

2

87724578

SUPPORT

Shield, Pipe

2шт.

3

87724580

SUPPORT

LH

1шт.

4

87724582

SUPPORT

RH

1шт.

5

87724584

SUPPORT ASSY.

Bracket, LH

1шт.

6

87724586

SUPPORT ASSY.

Bracket, RH

1шт.

7

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

10шт.

8

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

10шт.

9

100016

NUT,M10 x 1.5, Cl 8

10шт.

10

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

11

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

12

86629542

NUT,M8 x 1.25, Cl 8.8

2шт.

13

87035385

CARRIAGE BOLT,Sht Sq Nk, M12 x 35mm, Cl 8.8, Full Thd

4шт.

14

378245

WASHER,13mm ID x 28.5mm OD x 2.7mm Thk

4шт.

15

100038

NUT,M12 x 1.75, Cl 8

4шт.

16

87752499

CANVAS

Rubber

1шт.

17

87000280

STRIP

1шт.

18

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

7шт.

19

353308

NUT,M6 x 1.0, Cl 8

7шт.

20

87724575

DIA KIT, HARVESTER

Spreader Windrow Chute

1шт.

Выбрано товаров: 20
