(55.301.02[02]) - ALTERNATOR MOUNTING - 9010

Запчасти Case IH 9010 (55.301.02[02]) - ALTERNATOR MOUNTING - 9010 (55) - ELECTRICAL SYSTEMS

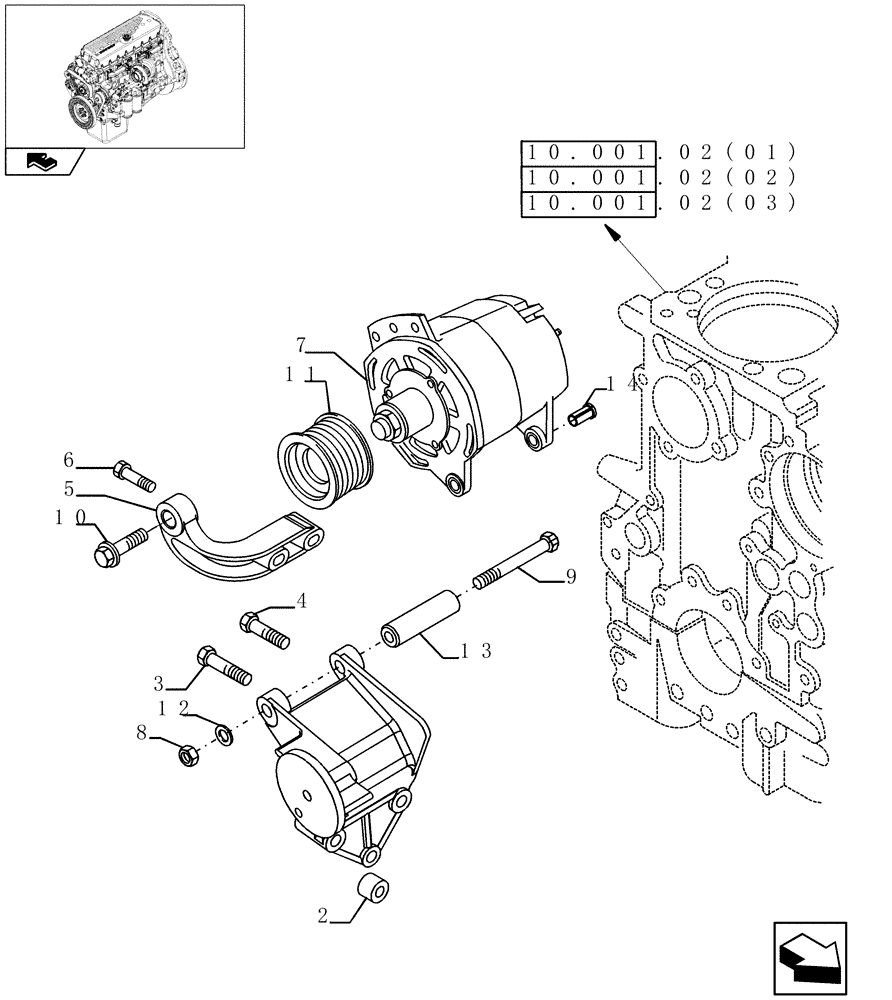

Схема запчастей Case IH 9010 - (55.301.02[02]) - ALTERNATOR MOUNTING - 9010 (55) - ELECTRICAL SYSTEMS
8
5
9
11
10.001.02(02)
10.001.02(01)
14
3
7
6
10.001.02(03)
10
12
2
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500389359

BODY

1шт.

2

98405462

DOWEL

2шт.

3

16587824

BOLT,Hex, M10 x 1.5 x 60mm

M10 x 1.5 x 60

2шт.

4

16587425

BOLT,M10 x 1.5 x 40mm

M10 x 40mm

1шт.

5

504037646

SUPPORT

1шт.

6

16586925

BOLT,M8 x 50mm

M8 x 50

2шт.

7

87592254

ALTERNATOR,12V, 185A

1шт.

8

337475

NUT,M12, Cl 10

M12

1шт.

9

16600024

BOLT,M12 x 160mm

M12 x 160

1шт.

10

500399332

SCREW

1шт.

11

504213586

PULLEY

1шт.

12

86625255

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

D = 12 x 24mm

1шт.

13

504042883

SPACER

1шт.

14

1964737C1

BUSHING,13.5mm ID x 20mm OD x 20mm L

1шт.

Выбрано товаров: 14
