Запчасти Case IH AF4088 (72.420.AM[02]) - CAGE, ROTOR, SEPARATOR (72) - SEPARATION

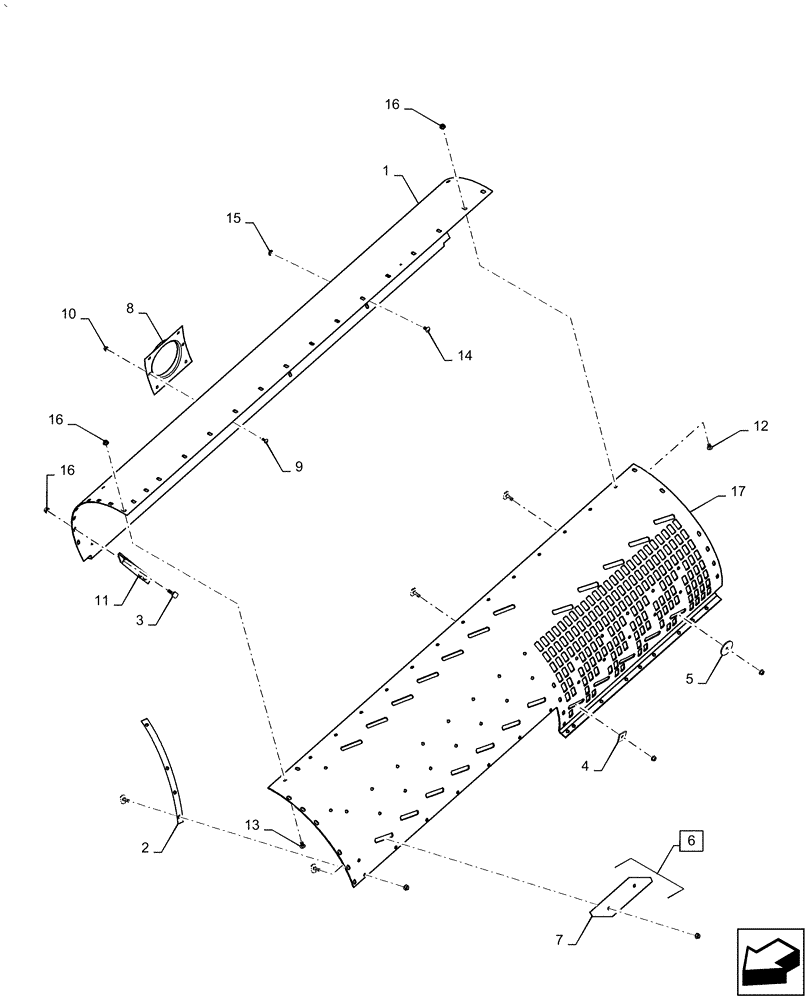

Схема запчастей Case IH AF4088 - (72.420.AM[02]) - CAGE, ROTOR, SEPARATOR (72) - SEPARATION
16
10
6
13
3
15
1
11
16
12
8
5
9
7
17
4
2
14
16

Артикул

Название

Примечание

Количество

1

47496515

Rotor, RH

CAGE

1шт.

2

86992398

VANE

Cage Long Extension Wear

13шт.

3

87106338

BOLT

Tee

45шт.

4

47496519

WASHER

2шт.

5

84486940

WASHER

10шт.

5

55805C1

WASHER,11.13mm ID x 63.5mm OD x 4.55mm Thk

1шт.

6

1318418C1

BAR

Vane Tie Plate, Incl 7

6шт.

7

84286936

PLATE

Vane Tie

1шт.

8

47496525

Tailings Delivery Tube

FLANGE

1шт.

9

847-3820

SERRATED SCREW,M8 x 20mm, Cl 10.9

6шт.

10

86507066

FLANGE NUT,M8 x 1.25, Cl 10

6шт.

11

84281072

VANE

Cage Extended Wear

3шт.

12

87573369

SERRATED SCREW,Sl Truss, M10 x 20mm, Cl 10.9

8шт.

13

87487071

SERRATED SCREW,M10 x 1.5 x 25mm

7шт.

14

87487056

SERRATED SCREW,M10 x 1.5 x 20mm, Cl 10.9

12шт.

15

131-415

JAM NUT,Push, Bolt Retainer, 3/8" x 25/32"

12шт.

16

86050279

FLANGE NUT,M10 x 1.5, Cl 10

60шт.

17

47496513

Rotor, LH

CAGE

1шт.

Выбрано товаров: 18
