Запчасти Case IH AF4077 (74.130.AH) - FAN HOUSING CLEANING (74) - CLEANING

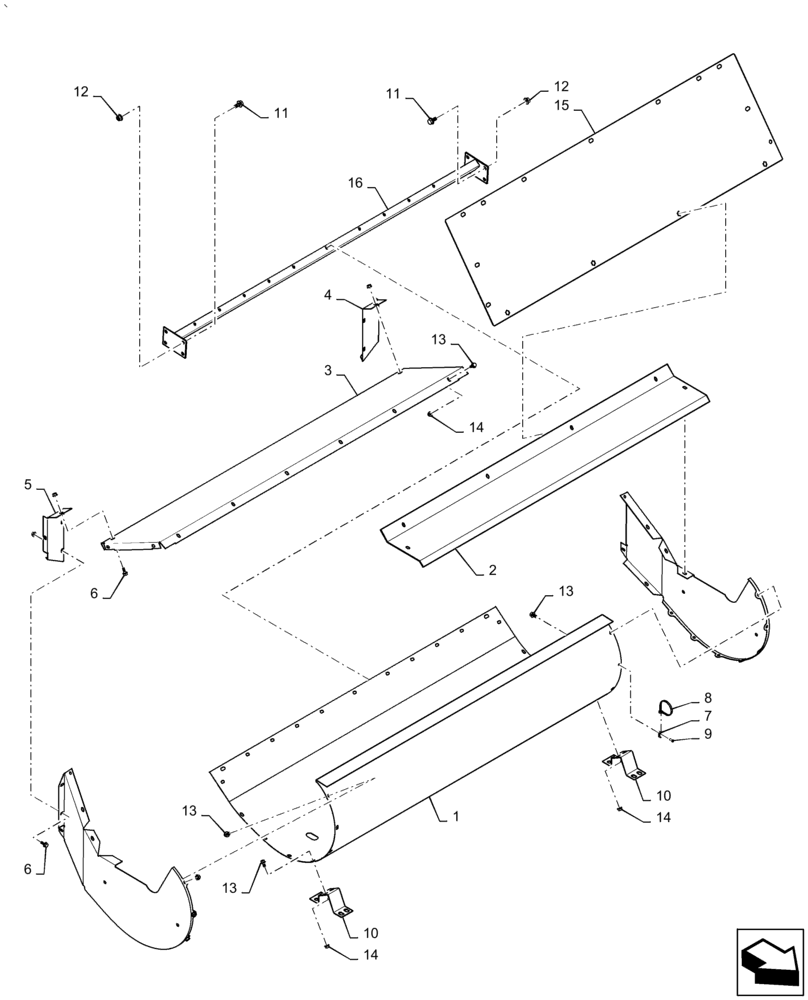

Схема запчастей Case IH AF4077 - (74.130.AH) - FAN HOUSING CLEANING (74) - CLEANING
13
8
12
14
14
12
13
6
3
1
4
11
13
9
10
13
10
16
6
2
5
11
7
15
14

Артикул

Название

Примечание

Количество

1

47426124

Weld Assy, Fan Top

SHEET

1шт.

2

47425106

Fan Top

SHEET

1шт.

3

47426133

Fan to Auger Trough Slide

SUPPORT

1шт.

4

47426148

Fan LH Side

SUPPORT

1шт.

5

47426147

Fan RH Side

SUPPORT

1шт.

6

87681207

BOLT,M8 x 24.1mm, Cl 10.9

Flange

19шт.

7

86590413

BASE,15.87mm W x 22.22mm OAL x 9.9mm Thk

Wire Tie

1шт.

8

86566989

CABLE TIE,208mm L

1шт.

9

445395

RIVET,Pop, 4.8mm OD x 18.1mm L

1шт.

10

47426116

Bracket, Fan Housing Mount

SUPPORT

2шт.

11

87698836

BOLT,M10 x 25mm, Full Thd, Cl 10.9

6шт.

12

86050279

FLANGE NUT,M10 x 1.5, Cl 10

6шт.

13

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

Flange

14шт.

14

86507066

FLANGE NUT,M8 x 1.25, Cl 10

14шт.

15

47443847

Weld Assy, Fan Top

SHEET

1шт.

16

47706905

Assy, Fan Rear

SUPPORT

1шт.

Выбрано товаров: 16
