Запчасти Case IH AF4077 (74.118.AK) - SUPPORT ASSY, LOWER SIEVE (74) - CLEANING

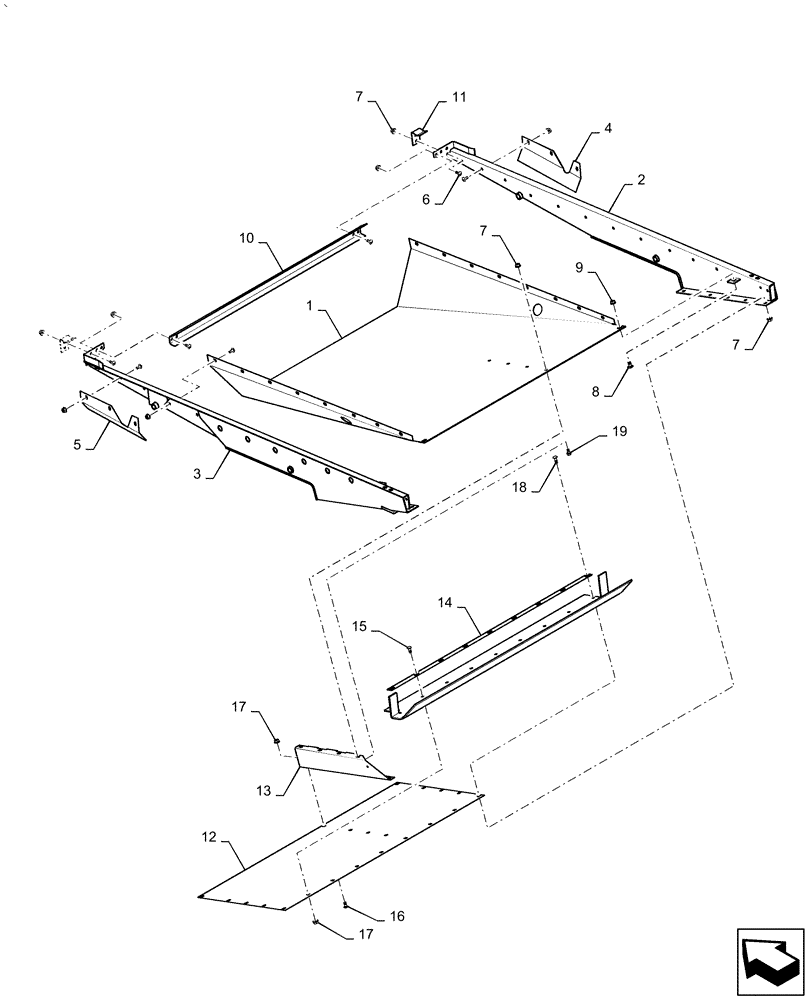

Схема запчастей Case IH AF4077 - (74.118.AK) - SUPPORT ASSY, LOWER SIEVE (74) - CLEANING
2
7
7
12
3
17
17
15
16
6
14
7
1
19
13
8
9
10
18
4
5
11

Артикул

Название

Примечание

Количество

1

47427872

Assy, Clean Grain Return

PAN

1шт.

2

47427870

Assy, Lower Sieve, RH

SIDE RAIL

1шт.

3

47427871

Assy, Lower Sieve, LH

SIDE RAIL

1шт.

4

47427866

Baffle, RH, Forward Shoe Return

BAFFLE

1шт.

5

47427867

Baffle, Forward Shoe Return, LH

BAFFLE

1шт.

6

847-3820

SERRATED SCREW,M8 x 20mm, Cl 10.9

36шт.

7

825-5148

SERRATED NUT,M8, Flg Ser

42шт.

8

87682390

CARRIAGE BOLT,M10 x 1.5 x 20mm, Cl 10.9

2шт.

9

86050279

FLANGE NUT,M10 x 1.5, Cl 10

2шт.

10

47427873

Shoe Rail Front Cross

CHANNEL

1шт.

11

47427865

Front Shoe Retain

CLIP

2шт.

12

47428460

Assy, Tailings Return

SHEET

1шт.

13

47428462

Tailings Return Pan

SUPPORT

2шт.

14

47428466

Tailings Seal

RETAINER

1шт.

15

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

8шт.

16

87020310

CARRIAGE BOLT,M8 x 1.25 x 20.8mm, Cl 10.9

3шт.

17

86507066

FLANGE NUT,M8 x 1.25, Cl 10

11шт.

18

87682384

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 10.9

2шт.

19

87681207

BOLT,M8 x 24.1mm, Cl 10.9

Flange

4шт.

Выбрано товаров: 19
