Запчасти Case IH 9230 (80.150.BG[01]) - VAR - 425371006, 425371016, 425371056, 425371066, 722513196, 722513276, 722763056, 722763086 - GRAIN BIN EXTENSION, STANDARD (80) - CROP STORAGE/UNLOADING

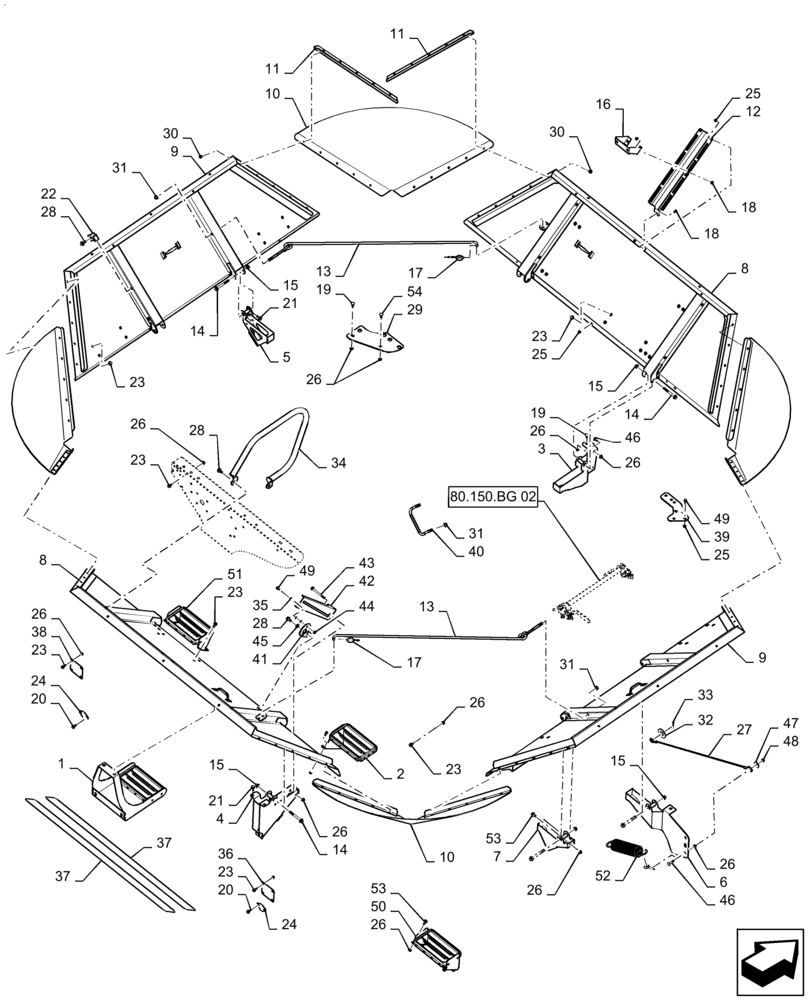

Схема запчастей Case IH 9230 - (80.150.BG[01]) - VAR - 425371006, 425371016, 425371056, 425371066, 722513196, 722513276, 722763056, 722763086 - GRAIN BIN EXTENSION, STANDARD (80) - CROP STORAGE/UNLOADING
46
53
23
80.150.bg 02
27
21
24
23
32
28
40
13
18
31
26
43
47
14
50
33
25
53
23
3
28
8
26
14
30
12
37
28
51
7
26
54
1
15
23
45
52
9
18
26
42
26
19
30
10
26
21
5
16
41
26
15
49
46
34
8
23
14
49
23
24
13
6
20
31
37
26
11
36
31
26
23
10
11
38
15
22
17
35
19
17
2
4
39
20
26
44
25
9
29
25
15
48

Артикул

Название

Примечание

Количество

1

84395879

STEP

Middle, Rear

1шт.

2

84395881

STEP

Lower, RH

1шт.

3

87552212

HINGE

Hinge, Extension, Front

2шт.

4

84174215

HINGE

Hinge, Extension, Rear

2шт.

5

84385048

HINGE

Extension, LH, Serial Range: -YDG222003

2шт.

5

47446877

HINGE

Extension, LH, Start Serial: YDG222003

2шт.

6

87643079

HINGE

Extension, RH, Front, Serial Range: -YDG222003

1шт.

6

47442127

HINGE

Extension, RH, Front, Start Serial: YDG222003

1шт.

7

87552233

HINGE

Extension, RH, Rear, Serial Range: -YDG222003

1шт.

7

47446873

HINGE

Extension, RH, Rear, Start Serial: YDG222003

1шт.

8

84399508

EXTENSION

Front/Rear, - VAR - 425371006, 425371056, 722763056, 722763086

2шт.

8

84399505

EXTENSION

Front/Rear, - VAR - 425371016, 425371066, 722513196, 722513276

2шт.

9

84359875

EXTENSION

LH/RH, - VAR - 425371006, 425371056, 722763056, 722763086

2шт.

9

84359876

EXTENSION

LH/RH, - VAR - 425371016, 425371066, 722513196, 722513276

2шт.

10

86975520

SHEET

Extension Corners, - VAR - 425371006, 425371056, 722763056, 722763086

4шт.

10

86975734

SHEET

Extension Corners, - VAR - 425371016, 425371066, 722513196, 722513276

4шт.

11

86975516

ANGLE

Mounting Strap, - VAR - 425371006, 425371056, 722763056, 722763086

8шт.

11

86975514

ANGLE

Mounting Strap, - VAR - 425371016, 425371066, 722513196, 722513276

8шт.

12

86975528

BRACKET

Grain Bin Level Sensor Mount, - VAR - 425371006, 425371056, 722763056, 722763086

1шт.

12

86975526

BRACKET

Grain Bin Level Sensor Miount,- VAR - 425371016, 425371066, 722513196, 722513276

1шт.

13

86975790

ROD

Extension Support

2шт.

14

87698847

FLANGE BOLT,M12 x 90mm, Cl 10.9

8шт.

15

87681209

FLANGE NUT,Hex, M12 x 1.75, Cl 10

8шт.

16

86975897

BRACKET

Camera Mount

1шт.

17

87106279

PIN,6.4mm OD

Linch, 1/4" x 1 25/32"

2шт.

18

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

5шт.

19

87682391

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 10.9

11шт.

20

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

21шт.

21

87698836

BOLT,M10 x 25mm, Full Thd, Cl 10.9

12шт.

22

86976901

CLIP

Prop Rod

2шт.

23

87021006

BOLT,M10 x 26.4mm, Cl 10.9

59шт.

24

84391053

SHEET

Extension Plug

2шт.

25

86507066

FLANGE NUT,M8 x 1.25, Cl 10

29шт.

26

86050279

FLANGE NUT,M10 x 1.5, Cl 10

46шт.

27

87668051

CABLE ASSY.,1000mm L

Bubble Up Retention

1шт.

28

87343550

FLANGE BOLT,Hex, M12 x 25mm

5шт.

29

84510384

PLATE

Corner, Front, LH

1шт.

30

86975890

SCREW,Torx, Pan HD, M8 x 1.25 x 20mm, Cl 8.8

40шт.

31

86512497

FLANGE NUT,M12 x 1.75, Cl 10

6шт.

32

87374

WASHER,1.06" ID x 2.5" OD x 0.17" Thk

1шт.

33

87399

COTTER PIN,1/2 x 3 Bolt

1шт.

34

84510294

HANDLE

Grab, Rear

1шт.

35

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

1шт.

36

84120345

COVER

RH

1шт.

37

86995792

PAD,125mm W x 1270mm L

Anti Skid

2шт.

38

84267251

COVER

Bearing, Rear

1шт.

39

87551365

PLATE

Corner, Front, RH

1шт.

40

87105130

HANDLE

Grab

1шт.

41

87107781

BRACKET

Rear Panel

1шт.

42

87107588

LATCH

Rear Extension

1шт.

43

87698861

BOLT,Hex, M10 x 110mm, Cl 10.9

Flange, M10 x 110mm, Cl 10.9

1шт.

44

87681210

FLANGE NUT,M8 x 1.25, Cl 10

1шт.

45

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

2шт.

46

87682394

CARRIAGE BOLT,M10 x 1.5 x 40mm, Cl 10.9

1шт.

47

140219

WASHER,11mm ID x 40mm OD x 4mm Thk

1шт.

48

87547587

LOCK NUT,Hex, M10 x 1.5, Cl 10

1шт.

49

87698833

BOLT,M8 x 33.1mm, Cl 10.9

11шт.

50

84393346

STEP

Lower

1шт.

51

84393348

STEP

Upper

1шт.

52

86975571

SPRING,Extension, 72.4mm OD x 356mm L

Retention

1шт.

53

87698835

FLANGE BOLT,M10 x 20mm, Full Thd, Cl 10.9

11шт.

54

87682392

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 10.9

2шт.

Выбрано товаров: 62
