Запчасти Case IH 9230 (90.118.33) - STRAW HOOD DEFLECTORS (90) - PLATFORM, CAB, BODYWORK AND DECALS

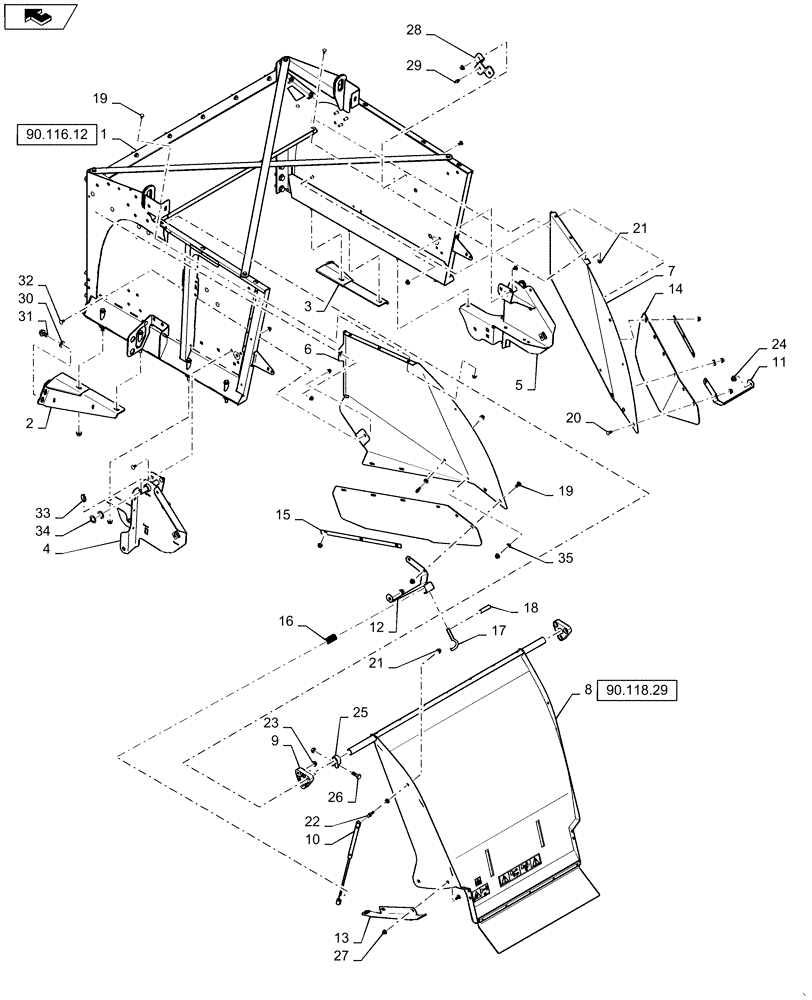

Схема запчастей Case IH 9230 - (90.118.33) - STRAW HOOD DEFLECTORS (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
3
21
22
25
7
6
9
4
11
13
34
12
21
31
19
26
18
17
28
20
30
15
16
2
90.118.29
8
32
35
27
1
5
33
14
90.116.12
24
19
23
home
29

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Housing, See Page 90.116.02

1шт.

2

84533051

SUPPORT

1шт.

3

84533059

SUPPORT

1шт.

4

84244215

PIVOT

LH

1шт.

5

84244219

PIVOT

RH

1шт.

6

84385776

DEFLECTOR

LH

1шт.

7

84385786

DEFLECTOR

RH

1шт.

8

84256085

DOOR

Complete Assy W Decals

1шт.

9

87105202

BUSHING

2шт.

10

87108532

STRUT

1шт.

11

84327497

BRACKET

RH

1шт.

12

84256084

SUPPORT

1шт.

13

84330788

GUIDE

1шт.

14

84385782

CANVAS

2шт.

15

84385783

RETAINER

2шт.

16

86611329

SPRING

1шт.

17

1319740C2

PIN,3mm OD x 20mm OAL

1шт.

18

87455

SLOTTED PIN,1/8" OD x 1" OAL

1шт.

19

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

18шт.

20

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

12шт.

21

86507066

FLANGE NUT,M8 x 1.25, Cl 10

12шт.

22

86628347

STUD,M8 x 36.5mm OAL, 10mm OD Ball

2шт.

23

87547587

LOCK NUT,Hex, M10 x 1.5, Cl 10

6шт.

24

87681209

FLANGE NUT,Hex, M12 x 1.75, Cl 10

2шт.

25

87500159

CLAMP

2шт.

26

87656139

BOLT,M10 x 70.4mm, Cl 10.9

2шт.

27

86050279

FLANGE NUT,M10 x 1.5, Cl 10

14шт.

28

84256079

SUPPORT

2шт.

29

83952214

BALL STUD,M8 x 29.5mm OAL

BALL PIN

2шт.

30

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

4шт.

31

87495304

FLANGE BOLT,M6 x 55.4mm, Cl 10.9

4шт.

32

87682390

CARRIAGE BOLT,M10 x 1.5 x 20mm, Cl 10.9

8шт.

33

82013836

ROLL PIN,6mm OD

LOCK PIN

2шт.

34

87602935

WASHER,1.06" ID x 1.62" OD x 0.07" Thk

4шт.

35

140041

WASHER,M8 x 28mm OD x 3mm Thk

2шт.

Выбрано товаров: 35
