Запчасти Case IH 9230 (90.118.23[03]) - SHIELD ASSY, LOWER R.H., NARROW TREAD (90) - PLATFORM, CAB, BODYWORK AND DECALS

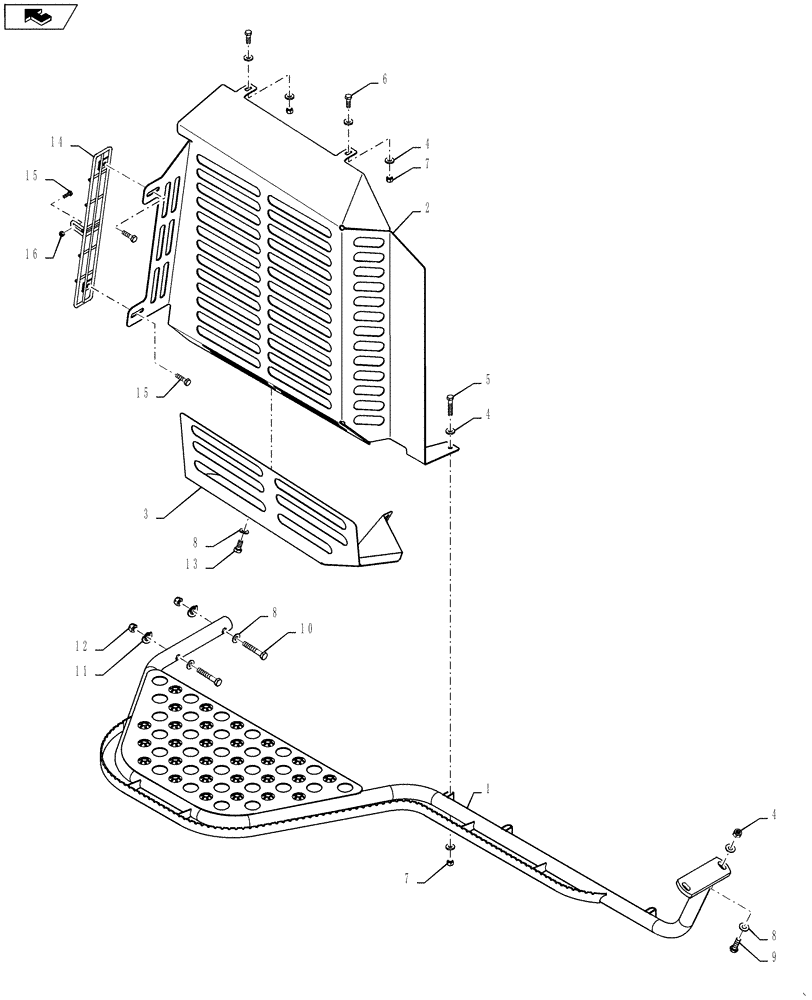

Схема запчастей Case IH 9230 - (90.118.23[03]) - SHIELD ASSY, LOWER R.H., NARROW TREAD (90) - PLATFORM, CAB, BODYWORK AND DECALS
12
10
8
1
9
15
15
home
8
5
4
16
6
8
4
14
7
11
3
4
2
13
7

Артикул

Название

Примечание

Количество

1

84295415

PROTECTION PLATE

1шт.

2

84395287

SHIELD

1шт.

3

84395289

SHIELD

1шт.

4

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

6шт.

5

87015731

BOLT,M8 x 1.25 x 55.45mm OAL, Cl 8.8, Full Thd

1шт.

6

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

7

9706690

NUT,M8 x 1.25, Cl 8

3шт.

8

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

7шт.

9

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

10

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

2шт.

11

379401

WASHER,11mm ID x 30mm OD

2шт.

12

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

13

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

14

87562329

SPLASH SHIELD

1шт.

15

87698833

BOLT,M8 x 33.1mm, Cl 10.9

3шт.

16

86507066

FLANGE NUT,M8 x 1.25, Cl 10

1шт.

Выбрано товаров: 16
