(90.105.02) - REAR DECK RAILINGS

Запчасти Case IH 9230 (90.105.02) - REAR DECK RAILINGS (90) - PLATFORM, CAB, BODYWORK AND DECALS

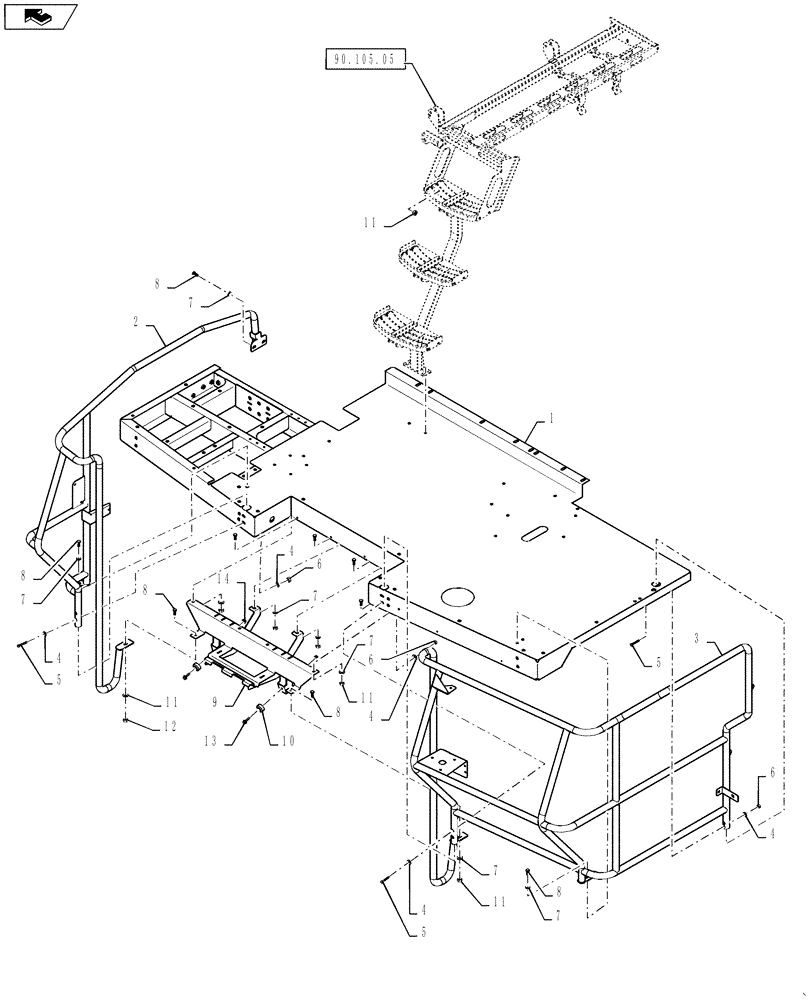

Схема запчастей Case IH 9230 - (90.105.02) - REAR DECK RAILINGS (90) - PLATFORM, CAB, BODYWORK AND DECALS
4
5
11
4
8
13
11
2
7
4
7
7
4
5
10
1
12
7
8
7
11
8
4
90.105.05
home
5
3
6
14
8
7
6
9
8
6
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84346923

PLATFORM

1шт.

2

84346924

HANDRAIL

1шт.

3

84346925

HANDRAIL

1шт.

4

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

10шт.

5

87015731

BOLT,M8 x 1.25 x 55.45mm OAL, Cl 8.8, Full Thd

6шт.

6

9706690

NUT,M8 x 1.25, Cl 8

6шт.

7

86505666

BELLEVILLE WASHER

4шт.

8

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

12шт.

9

84382023

STEP

1шт.

10

87602893

BUMPER,6.4mm ID x 38mm OD x 19mm Thk

2шт.

11

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

12

100016

NUT,M10 x 1.5, Cl 8

8шт.

13

87675531

FLANGE BOLT,M6 x 26.6mm, Cl 10.9

2шт.

14

86050300

FLANGE NUT,M6 x 1.0, Cl 10

2шт.
