(90.100.20) - SUPPORT TUBE & HINGE, L.H. SIDE UPPER PANEL

Запчасти Case IH 9230 (90.100.20) - SUPPORT TUBE & HINGE, L.H. SIDE UPPER PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS

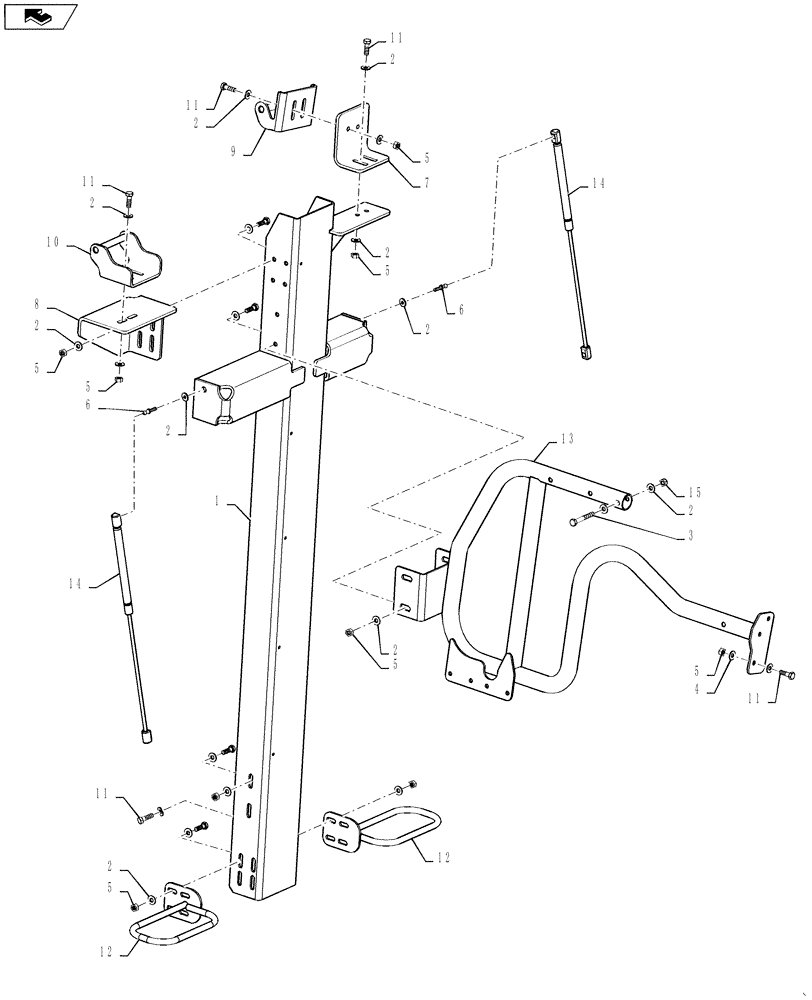

Схема запчастей Case IH 9230 - (90.100.20) - SUPPORT TUBE & HINGE, L.H. SIDE UPPER PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS
2
11
14
8
11
2
2
5
5
12
1
4
12
11
13
9
5
5
2
2
2
10
2
11
2
2
11
6
7
2
3
6
5
14
home
15
5
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87673766

BRACKET

1шт.

2

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

58шт.

3

120061

BOLT,Hex, M8 x 60mm L, Cl 8.8

2шт.

4

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

5

9706690

NUT,M8 x 1.25, Cl 8

28шт.

6

83952214

BALL STUD,M8 x 29.5mm OAL

BALL PIN

2шт.

7

87633205

BRACKET

1шт.

8

87684784

BRACKET

1шт.

9

84318373

BRACKET

1шт.

10

87475020

BRACKET

1шт.

11

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

28шт.

12

87728337

BRACKET

2шт.

13

84520009

BRACKET, SUPPORTING

1шт.

14

87108532

STRUT

1шт.

15

9628098

NUT,M8 x 1.25, Cl 10

2шт.

Выбрано товаров: 15
