Запчасти Case IH 9230 (88.493.06) - DIA KIT F-N-I INSTALLATION (88) - ACCESSORIES

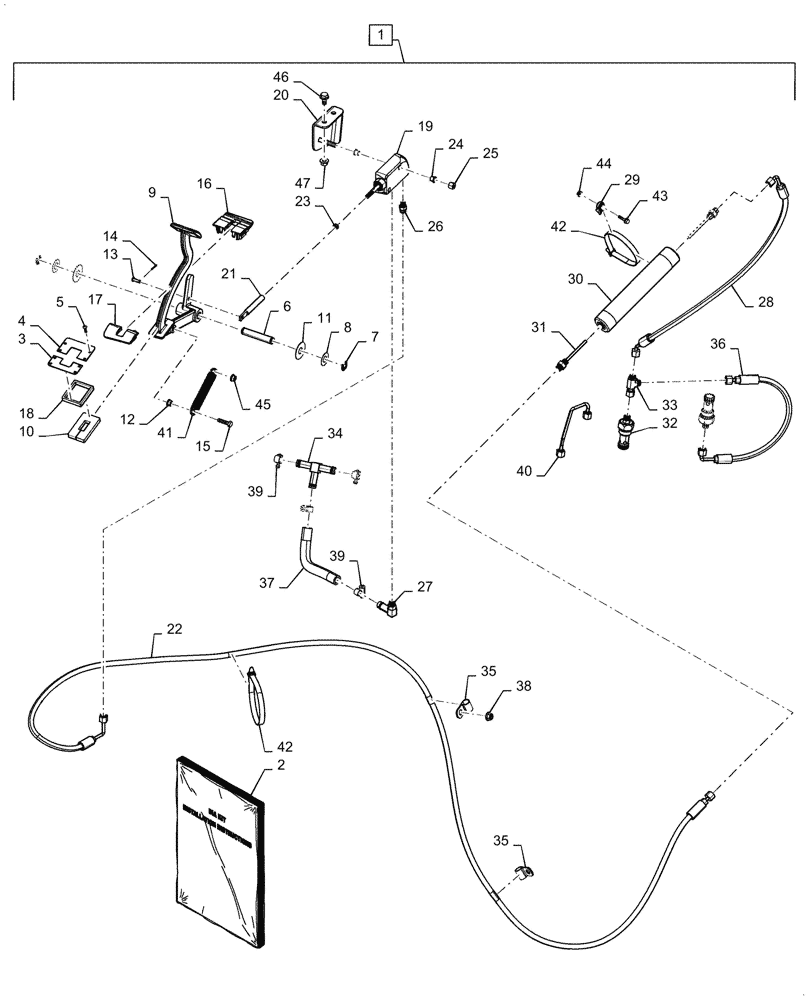

Схема запчастей Case IH 9230 - (88.493.06) - DIA KIT F-N-I INSTALLATION (88) - ACCESSORIES
14
15
3
11
28
25
26
23
42
30
10
46
24
47
31
21
19
13
12
16
7
43
35
41
6
1
35
33
45
17
20
27
36
40
29
8
39
39
38
5
4
32
22
9
42
34
18
2
44
37

Артикул

Название

Примечание

Количество

1

47373194

SERVICE KIT

Incl 2 - 47

1шт.

2

47381809

OPERATOR MANUAL

1шт.

3

84385072

PLATE

Diff Lock Pedal Closeout

1шт.

4

84367108

PLATE

Diff Lock Pedal Closeout

1шт.

5

445395

RIVET,Pop, 4.8mm OD x 18.1mm L

8шт.

6

84064170

PIN

1шт.

7

84062118

CIRCLIP,M12 ID x 13mm OD, External

2шт.

8

9513615

WASHER,16.5mm ID x 34mm OD x 0.5mm Thk

2шт.

9

47451820

PEDAL

FNI

1шт.

10

84540319

SEAL

1шт.

11

393062

WASHER,17mm ID x 45mm OD x 1mm Thk

2шт.

12

86507066

FLANGE NUT,M8 x 1.25, Cl 10

1шт.

13

84019930

CLEVIS PIN,6mm OD x 20mm L

1шт.

14

86977785

COTTER PIN,M1.6 x 20mm

1шт.

15

87742356

BOLT,Hex, M8 x 32mm, Cl 8.8

1шт.

16

84531221

PLUG

Plastic Difflock

1шт.

17

84551832

PLUG

Plastic Difflock

1шт.

18

84540359

GASKET,9.5mm Thk

1шт.

19

84365986

CONTROL VALVE

1шт.

20

47425802

BRACKET

F N I Valve Mount

1шт.

21

47427170

LINKAGE

1шт.

22

47449992

HYDRAULIC HOSE,6.35mm ID x 3060mm L

1шт.

23

86637933

JAM NUT,5/16" - 24, Gr 5

1шт.

24

19-6263

NYLON BEARING,0.38" ID x 0.59" OD x 0.38"

2шт.

25

86625064

NUT,Prev Torque, 3/8" - 16, Gr B

1шт.

26

87681202

HYD CONNECTOR,9/16" - 18 ORFS x 7/16" - 20 ORB

1шт.

27

86625048

FITTING,90 Degree, 5/8" Hose x 9/16"-18 ORB Beaded

1шт.

28

47449993

HYDRAULIC HOSE,6.35mm ID x 700mm L

1шт.

29

84340333

BASE PLATE

2шт.

30

242967A1

TUBE,31.6 mm ID, 41.3 mm OD, 270 mm Length

1шт.

31

243956A1

FITTING

2шт.

32

192288A1

VALVE

2шт.

33

83961945

TEE,9/16"-18 ORFS x 9/16"-18 Fem Sw Run

1шт.

34

84367016

TEE

1шт.

35

86639005

CLAMP,15.9mm, Coat, 13.5mm Bolt Hole, P Type

2шт.

36

47377807

HYDRAULIC HOSE,6.35mm ID x 510mm L

1шт.

37

128104A2

HYDRAULIC HOSE,15.88 mm ID x 250.00 mm

1шт.

38

87547587

LOCK NUT,Hex, M10 x 1.5, Cl 10

1шт.

39

87625624

HOSE CLAMP,14.2mm ID - 26.9mm ID, SAE #10

4шт.

40

47381817

HYD TUBE

1шт.

41

47437059

SPRING

1шт.

42

84266050

CABLE TIE,384mm L, Polyamide

3шт.

43

87670758

FLANGE BOLT,M6 x 31.6mm, Cl 10.9

2шт.

44

86050300

FLANGE NUT,M6 x 1.0, Cl 10

2шт.

45

87681210

FLANGE NUT,M8 x 1.25, Cl 10

1шт.

46

87698835

FLANGE BOLT,M10 x 20mm, Full Thd, Cl 10.9

2шт.

47

86050279

FLANGE NUT,M10 x 1.5, Cl 10

2шт.

Выбрано товаров: 47
