Запчасти Case IH 9230 (55.301.05) - BOX, BATTERY ASSY, STORAGE (55) - ELECTRICAL SYSTEMS

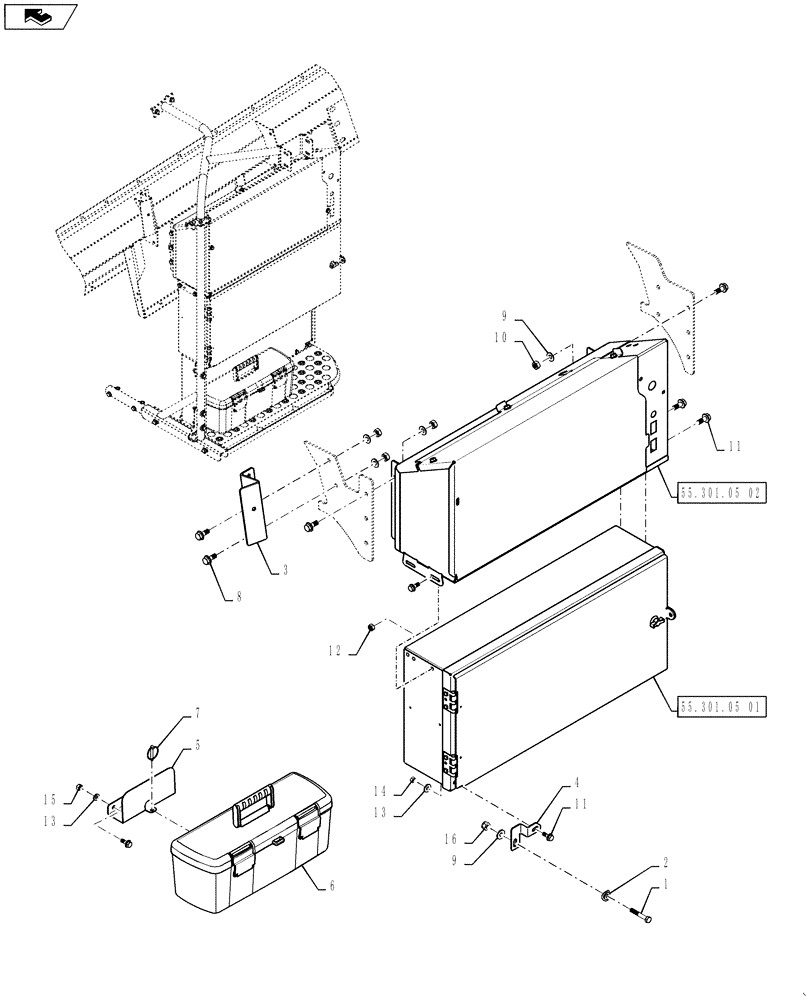

Схема запчастей Case IH 9230 - (55.301.05) - BOX, BATTERY ASSY, STORAGE (55) - ELECTRICAL SYSTEMS
15
1
16
11
12
3
2
home
9
9
55.301.05 01
55.301.05 02
13
14
7
8
6
13
5
10
11
4

Артикул

Название

Примечание

Количество

1

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

1шт.

2

379401

WASHER,11mm ID x 30mm OD

1шт.

3

84358514

BRACKET

1шт.

4

84287010

TRIM

1шт.

5

84319897

BRACKET

1шт.

6

87400261

TOOL BOX

1шт.

7

82013836

ROLL PIN,6mm OD

LOCK PIN

1шт.

8

87698836

BOLT,M10 x 25mm, Full Thd, Cl 10.9

8шт.

9

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

9шт.

10

86500689

NUT,M10 x 1.5, Cl 10

8шт.

11

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

7шт.

12

86507066

FLANGE NUT,M8 x 1.25, Cl 10

4шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

3шт.

14

9706690

NUT,M8 x 1.25, Cl 8

1шт.

15

43362

NUT,M8 x 1.25, Cl 10

2шт.

16

100037

LOCK NUT,M10 x 1.5, Cl 8

1шт.

Выбрано товаров: 16
