Запчасти Case IH 9230 (55.100.41) - MAIN CAB ELECTRICITY (55) - ELECTRICAL SYSTEMS

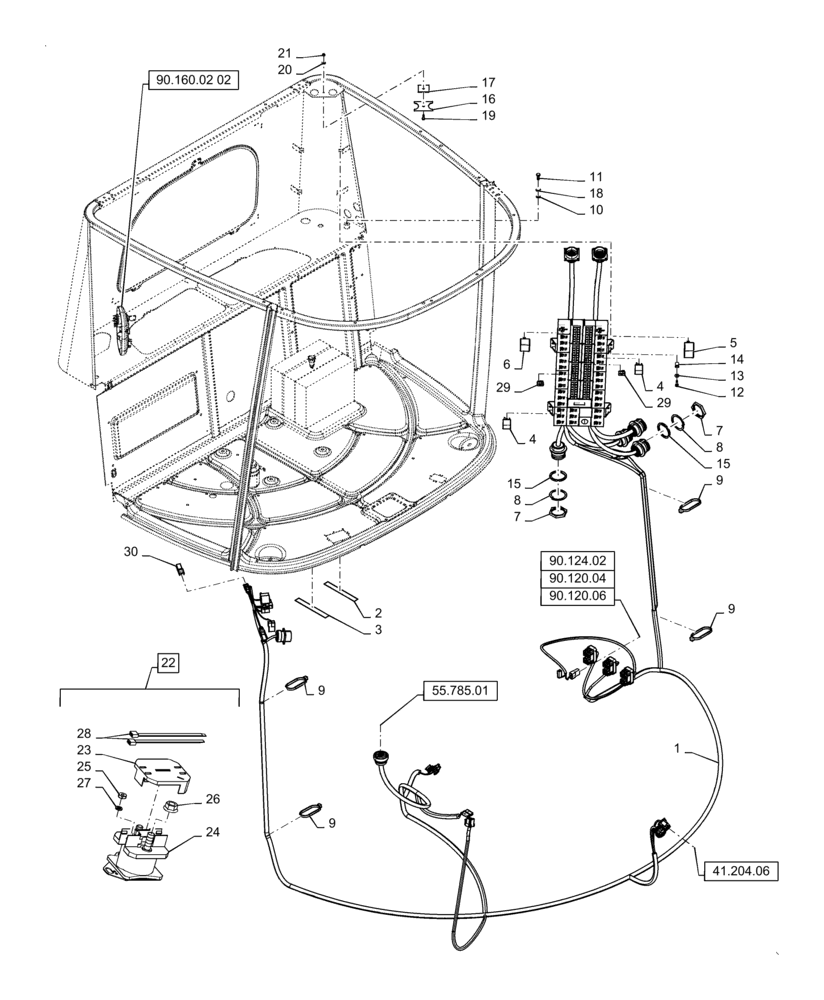

Схема запчастей Case IH 9230 - (55.100.41) - MAIN CAB ELECTRICITY (55) - ELECTRICAL SYSTEMS
15
9
8
7
23
16
26
9
55.785.01
30
21
90.120.06
90.160.02 02
24
11
3
9
1
19
90.120.04
41.204.06
12
2
4
20
22
6
9
27
5
29
28
10
25
14
90.124.02
18
4
17
7
8
15
13
29

Артикул

Название

Примечание

Количество

1

84511556

WIRE HARNESS

Main, Cab

1шт.

2

86611340

DECAL

L.H.

1шт.

3

86611339

DECAL

R.H.

1шт.

4

86509590

RELAY

20 Amp

33шт.

5

86633776

TIMER

1шт.

6

86529089

RELAY

SPDT

1шт.

7

86619907

NUT,1.6875"-18

4шт.

8

636665

LOCK WASHER,43.18mm ID x 52.68mm OD x 1.57mm Thk

4шт.

9

323597

CABLE TIE,165mm OAL x 9mm Thk

CABLE STRAP

4шт.

10

140016

WASHER,M8 x 16mm OD x 1.6mm Thk

1шт.

11

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

12

87324967

SCREW,Cross Pan Hd, M4 x 16mm

Self-Tapping - Use without Ref 14

4шт.

13

9824840

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

4шт.

14

84438912

THREADED INSERT,M4 x 0.7

4шт.

15

87010222

GASKET

4шт.

16

87010225

PLATE

1шт.

17

87013665

PLATE

1шт.

18

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

19

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

20

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

21

9706755

NUT,M6, Cl 8

1шт.

22

178149A1

SOLENOID SWITCH

Start Relay, Includes Ref 23 - 28

1шт.

23

178148A1

COVER

1шт.

24

183038A1

SOLENOID

Component Of 178149A1

1шт.

25

225-14210

NUT,#10-32

1шт.

26

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

3шт.

27

492-11010

LOCK WASHER,#10

1шт.

28

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

2шт.

29

9623775

FUSE,5 Amp

Tan

1шт.

29

9623776

FUSE,7.5A, Micro, Brown

Brown

1шт.

29

9811773

FUSE,10A, Micro, Red

1шт.

29

9623774

FUSE,15 Amp

Blue

1шт.

29

9804895

FUSE,20A, Micro, Yellow

Yellow

1шт.

29

83932926

FUSE,25A

Natural

1шт.

29

92277

FUSE,30 Amp

Green

1шт.

29

84038658

FUSE,40 Amp

Orange

1шт.

30

84058092

CONTACT HOUSING,120 Ohm Resistor

Can Bus 1&2 Terminators ---(Not Shown)

2шт.
