Запчасти Case IH 9230 (39.100.06) - BRACKETS, FRONT SUPPORTING (39) - FRAMES AND BALLASTING

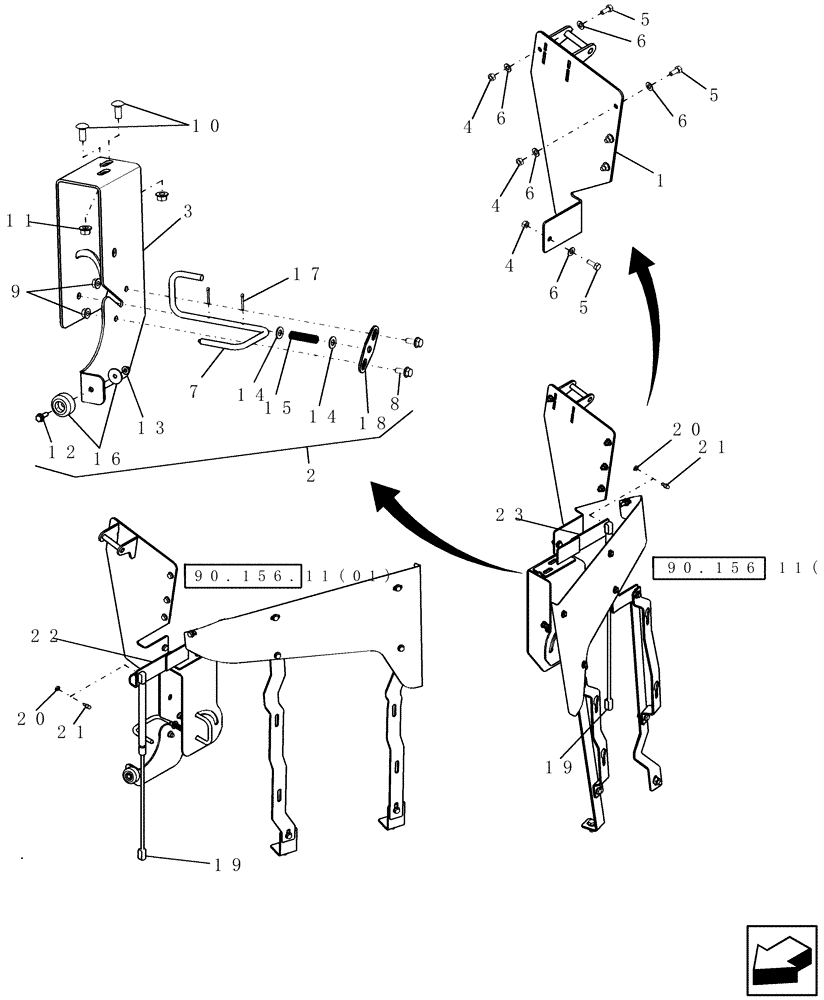

Схема запчастей Case IH 9230 - (39.100.06) - BRACKETS, FRONT SUPPORTING (39) - FRAMES AND BALLASTING
11
22
23
6
90.156.11(01)
5
90.156.11(01)
20
16
6
4
8
3
10
12
14
15
1
21
7
17
21
19
4
14
6
18
6
13
4
5
2
6
9
20
19
5

Артикул

Название

Примечание

Количество

1

87659014

SUPPORT ASSY.

L.H.

1шт.

1

87584402

BRACKET

R.H.

1шт.

2

87711604

BRACKET

Lock, L.H. Front Transport

1шт.

2

87711600

BRACKET

Lock, R.H. Front Transport

1шт.

3

84153346

BRACKET

L.H. Transport Lock

1шт.

3

84150458

BRACKET

R.H. Transport Lock

1шт.

4

9706690

NUT,M8 x 1.25, Cl 8

10шт.

5

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

10шт.

6

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

20шт.

7

84150459

LATCH

Rod, R.H.

1шт.

7

87711607

LATCH

Rod, L.H.

1шт.

8

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

4шт.

9

86507066

FLANGE NUT,M8 x 1.25, Cl 10

4шт.

10

87682391

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 10.9

4шт.

11

86050279

FLANGE NUT,M10 x 1.5, Cl 10

4шт.

12

87675531

FLANGE BOLT,M6 x 26.6mm, Cl 10.9

2шт.

13

86050300

FLANGE NUT,M6 x 1.0, Cl 10

2шт.

14

495-11041

WASHER,0.406" ID x 0.812" OD x 0.065" W

4шт.

15

192216A1

SPRING

2шт.

16

87602893

BUMPER,6.4mm ID x 38mm OD x 19mm Thk

2шт.

17

432-812

COTTER PIN,3/4" OAL x 1/8" W

4шт.

18

87676999

BRACKET

2шт.

19

87728305

STRUT

2шт.

20

86619801

FLANGE NUT,M8 x 1.25, Cl 8

1шт.

21

83952214

BALL STUD,M8 x 29.5mm OAL

BALL PIN

2шт.

22

84337451

BRACKET

R.H.

1шт.

23

84337457

BRACKET

L.H.

1шт.

Выбрано товаров: 27
