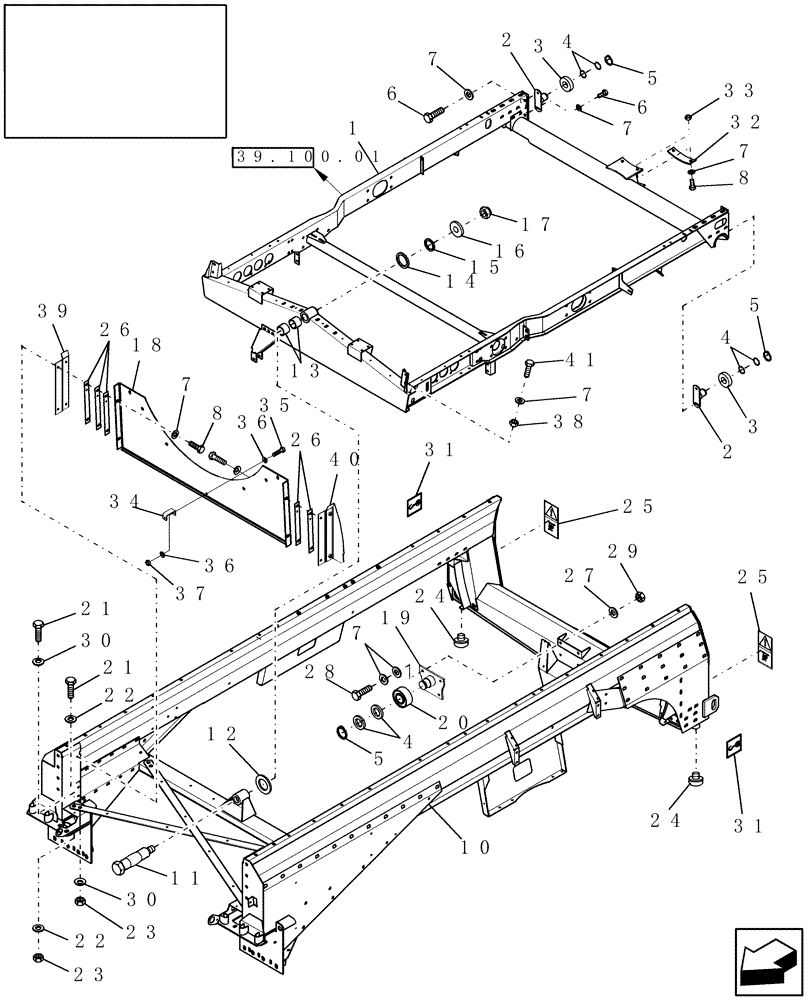

Запчасти Case IH 9230 (39.100.04) - FRAME, LOWER & PIVOT, CLEANING SHOE, SELF-LEVELING (39) - FRAMES AND BALLASTING

1

84330828

FRAME

See Page 39.100.01

1шт.

2

89504221

HINGE

2шт.

3

80434817

ROLLER

2шт.

4

80442203

WASHER

6шт.

5

440442

SNAP RING,M40 x 2.5mm Thk, External

3шт.

5

370006

SNAP RING,M40, Ext

3шт.

6

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

4шт.

7

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

8

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

1шт.

9

825-1410

NUT,M10, Cl 8

4шт.

10

84330890

FRAME

Lower, Main

1шт.

11

9831928

SHAFT,M16

1шт.

12

80140061

WASHER

1шт.

13

80429232

BUSHING

2шт.

14

89508900

WASHER

1шт.

15

89513615

WASHER

1/ARшт.

16

84007183

WASHER,16.5mm ID x 58mm OD x 6mm Thk

1шт.

17

86000441

NUT,M16 x 2.0, Cl 8

1шт.

18

87332485

PLATE

1шт.

19

87280355

SUPPORT

Hinge

1шт.

20

210049

BALL BEARING,40mm ID x 90mm OD x 23mm W

1шт.

21

43168

BOLT,Hex, M16 x 40mm, Cl 8.8

4шт.

22

394631

WASHER,17mm ID x 34mm OD x 4mm Thk

1шт.

23

825-1416

NUT,M16, Cl 8

4шт.

24

80190029

RUBBER BUMPER

2шт.

25

84100296

DECAL

Tie-down Point

2шт.

26

84071503

SHIM

1шт.

27

394629

WASHER,10.5mm ID x 24mm OD x 3mm Thk

6шт.

28

87032337

BOLT,Hex, M10 x 40mm, Cl 10.9

4шт.

29

86981462

FLANGE NUT,M10 x 1.5, Cl 10

2шт.

30

86589278

BELLEVILLE WASHER,17mm ID x 41.5mm OD x 4.5mm Thk

4шт.

31

449973

DECAL

2шт.

32

84457842

WEAR PLATE

1шт.

33

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

34

87318696

SUPPORT

Bracket

1шт.

35

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

36

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

37

9706755

NUT,M6, Cl 8

1шт.

38

100016

NUT,M10 x 1.5, Cl 8

2шт.

38

137938

SPACER

2шт.

39

87317610

PLATE

1шт.

39

87332489

BRACKET

R.H.

1шт.

40

87317607

PLATE

1шт.

40

87332486

BRACKET

L.H.

1шт.

41

120068

BOLT,Hex, M10 x 40mm, Cl 8.8

2шт.
