Запчасти Case IH 9120 (88.230.17) - SPREADER CHUTE, WINDROW (88) - ACCESSORIES

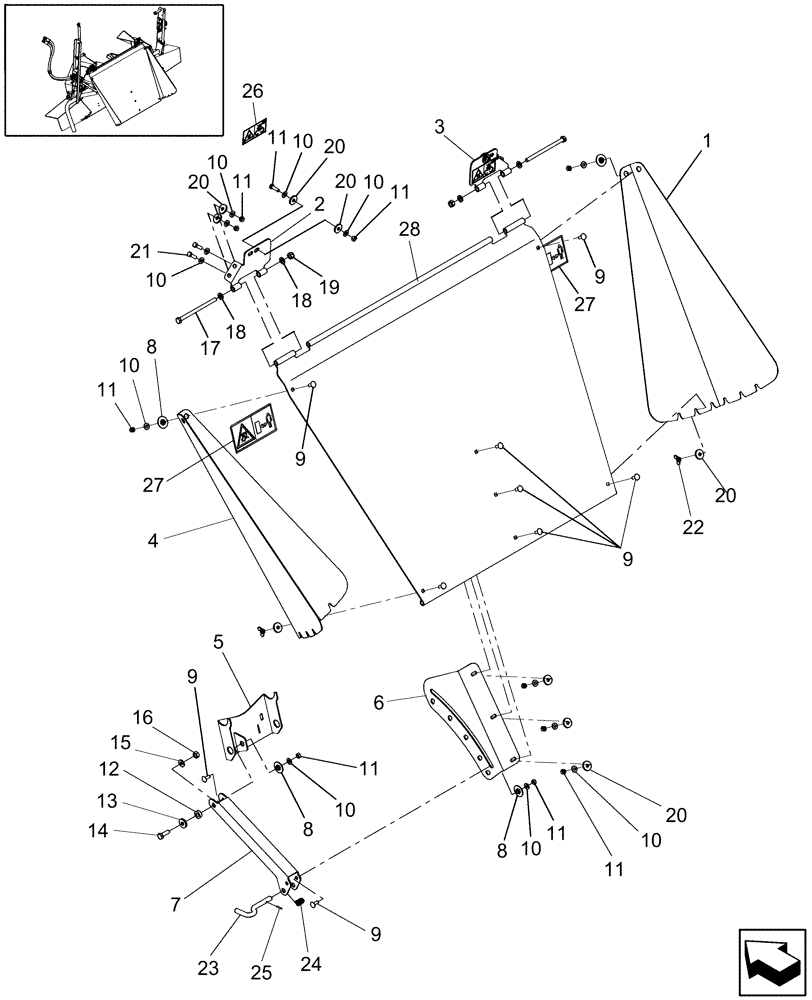

Схема запчастей Case IH 9120 - (88.230.17) - SPREADER CHUTE, WINDROW (88) - ACCESSORIES
10
8
15
11
14
22
1
7
26
4
20
11
21
9
11
18
27
10
8
11
3
16
10
25
10
28
9
10
27
11
20
17
20
10
12
13
6
8
9
23
10
5
9
19
24
11
20
11
2
18
9
10
20

Артикул

Название

Примечание

Количество

1

84182605

DEFLECTOR

R.H.

1шт.

2

87475609

HINGE

L.H.

1шт.

3

87475611

HINGE

R.H.

1шт.

4

84182603

DEFLECTOR

L.H.

2шт.

5

87752508

SUPPORT ASSY.

1шт.

6

87724588

GUIDE

Slide

1шт.

7

87724590

SUPPORT ASSY.

Arm

1шт.

8

87374162

BUSHING,9mm ID x 35mm OD x 6mm L

4шт.

9

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

9шт.

10

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

19шт.

11

9706690

NUT,M8 x 1.25, Cl 8

13шт.

12

86997386

BUSHING,11.15mm ID x 22.23mm OD x 8mm L

1шт.

13

86592700

WASHER,10.5mm ID x 28mm OD x 4mm Thk

1шт.

14

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

1шт.

15

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

16

100016

NUT,M10 x 1.5, Cl 8

1шт.

17

86624000

BOLT,M10 x 1.5 x 156.58mm, Cl 8.8

2шт.

18

140017

WASHER,M10 x 20mm OD x 2mm Thk

4шт.

19

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

20

140041

WASHER,M8 x 28mm OD x 3mm Thk

13шт.

21

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

6шт.

22

84807781

WING NUT,M8

2шт.

23

1319740C2

PIN,3mm OD x 20mm OAL

1шт.

24

87000071

COMPRESSION SPRING,47.2mm Free Length

1шт.

25

300865

LOCK PIN,M3 x 20mm OAL, Slotted

1шт.

26

87757489

DECAL

Moving Parts

2шт.

27

84004739

DECAL

Caution, Flying Objects

2шт.

28

87707006

HINGE

1шт.

Выбрано товаров: 28
