Запчасти Case IH 9120 (74.101.10) - SHOE DRIVE (74) - CLEANING

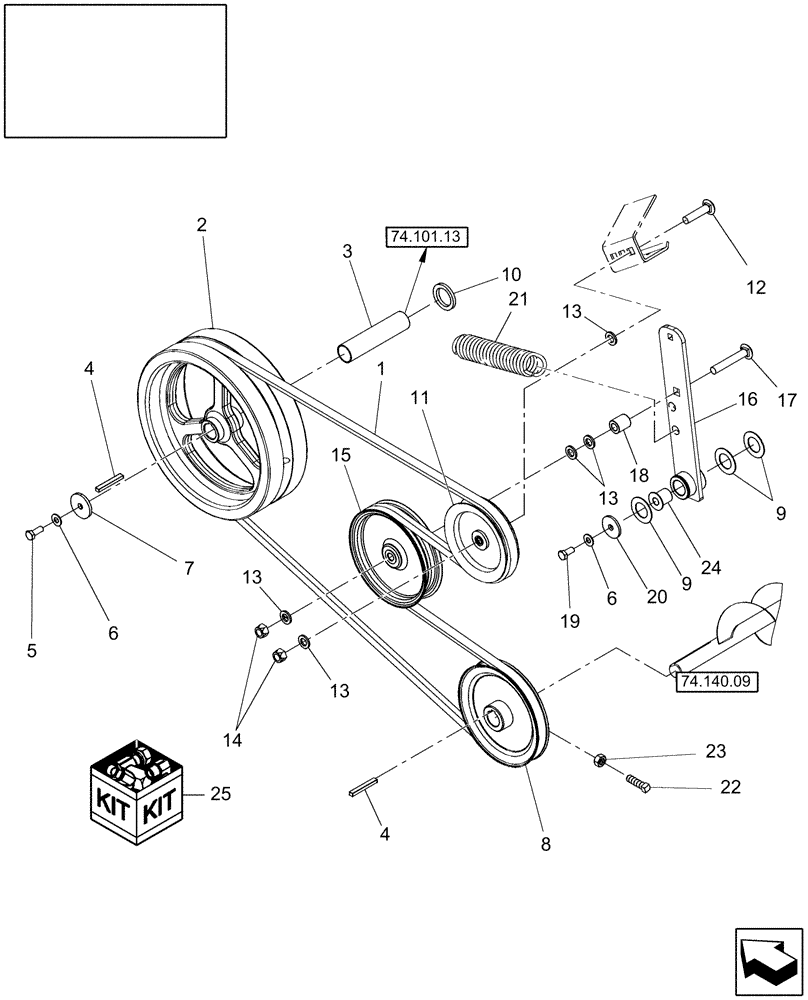

Схема запчастей Case IH 9120 - (74.101.10) - SHOE DRIVE (74) - CLEANING
74.140.09
4
19
14
13
25
9
13
16
9
21
23
18
24
20
3
11
10
4
22
15
6
5
6
13
7
2
17
8
1
13
12
74.101.13

Артикул

Название

Примечание

Количество

1

87317063

V-BELT,3651mm Nominal Length x 22.33mm W

Drive

1шт.

2

86996714

PULLEY,346.5mm Idler Dia x 382.2mm OD

Shaker Flywheel

1шт.

3

87545449

SPACER

Shaker Shaft

1шт.

4

86996914

KEY

M10 x 8 x 75

2шт.

5

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

1шт.

6

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

2шт.

7

87023036

WASHER,0.53" ID x 2" OD x 0.25" Thk

1шт.

8

87313372

PULLEY,203.5mm OD

Incl Ref 22 & 23

1шт.

9

130357

WASHER,35.3mm ID x 60.3mm OD x 1.52 Thk

3шт.

10

9832773

SPACER,36mm ID x 55mm OD x 7mm L

1шт.

11

87499861

IDLER,185.67mm OD

Idler

1шт.

12

120047

CARRIAGE BOLT,M16 x 70mm, Cl 8.8

1шт.

13

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

5шт.

14

86512555

NUT,M16 x 2, Cl 10

2шт.

15

86588003

IDLER,51.6mm W x 228.6mm OD

1шт.

16

87629478

ARM

Shaker Pivot Idler - Incl Ref 24

1шт.

17

300663

CARRIAGE BOLT,M16 x 2.0 x 120mm, Cl 8.8

1шт.

18

86999741

SPACER,16.5mm ID x 30mm OD x 35mm L

Shaker Pivot Idler

1шт.

19

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

1шт.

20

29684

WASHER,13.5mm ID x 50.8mm OD x 5.52mm Thk

1шт.

21

86980549

SPRING

Shaker Pivot Idler

1шт.

22

393599

SET SCREW,M10 x 25mm, Cl 12.9

3шт.

23

100016

NUT,M10 x 1.5, Cl 8

3шт.

24

87629473

BUSHING,34.45mm ID x 43.42mm OD x 56mm L

1шт.

Выбрано товаров: 24
