Запчасти Case IH 9120 (10.414.02[03]) - FAN DRIVE - ENGINE - 9120 (10) - ENGINE

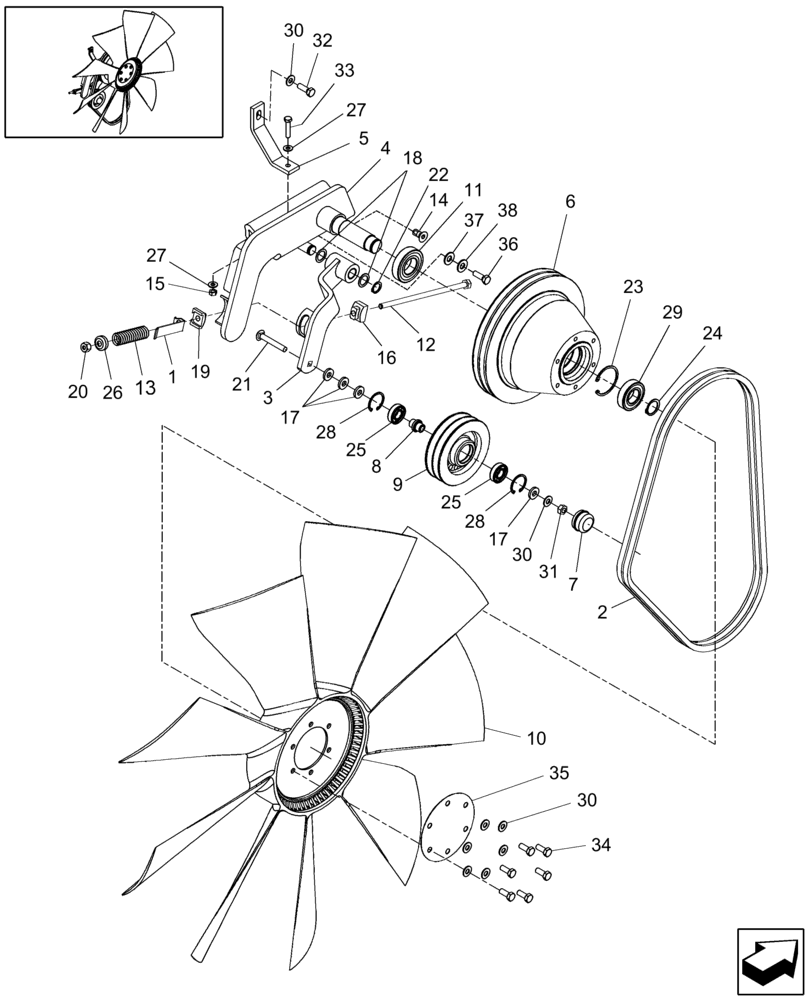

Схема запчастей Case IH 9120 - (10.414.02[03]) - FAN DRIVE - ENGINE - 9120 (10) - ENGINE
30
25
25
29
30
38
2
35
15
3
27
16
23
8
24
21
32
6
17
5
9
31
26
36
7
1
27
17
11
28
13
37
30
4
28
22
12
34
10
20
33
19
18
14

Артикул

Название

Примечание

Количество

1

87673661

SHEET METAL

Indicator

1шт.

2

87671291

SET OF BELTS,12.70 mm W x 1697.40 mm L

V-Belts (2),

1шт.

3

87665166

ARM ASSY.

1шт.

3a

382974

BUSHING,20.05mm ID x 23mm OD x 15mm L

2шт.

4

84189081

SUPPORT ASSY.

1шт.

5

87665142

BRACKET

1шт.

6

87548636

PULLEY

1шт.

7

87540959

CAP

1шт.

8

87538002

BUSHING,10.2mm ID x 25mm OD x 29.4mm L

1шт.

9

87533880

PULLEY,144mm OD

1шт.

10

84457703

FAN,9 Blades, 965.2mm OD

1шт.

11

84438926

BALL BEARING,35mm ID x 72mm OD x 17mm W

1шт.

12

84077701

BOLT,Hex, M10 x 250mm, Cl 8.8, Full Thd

1шт.

13

84069932

COMPRESSION SPRING,25mm OD x 100mm L

1шт.

14

84037971

HEX SOC SCREW,Flat, M12 x 25mm, Cl 8.8

CS HS, M12 x 25

2шт.

15

9706690

NUT,M8 x 1.25, Cl 8

1шт.

16

754131

GUIDE

1шт.

17

447336

WASHER,11mm ID x 25mm OD x 3.99mm Thk

4шт.

18

443434

LOCK WASHER,20.5mm ID x 29mm OD x 1mm Thk

2шт.

19

442398

GUIDE

1шт.

20

412141

NUT,M10 x 1.5, Cl 8

1шт.

21

374894

CARRIAGE BOLT,Sq Nk, M10 x 70mm, Cl 8.8

1шт.

22

370024

CIRCLIP,M20, Ext

1шт.

23

370012

RING,M62, Internal

1шт.

24

370003

SNAP RING,M30, External

1шт.

25

362804

BALL BEARING,17mm ID x 40mm OD x 12mm W

2шт.

26

356728

CUP

1шт.

27

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

28

300644

SNAP RING,M40, Internal

2шт.

29

274198

BALL BEARING,30mm ID x 62mm OD x 16mm W

1шт.

30

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

31

100016

NUT,M10 x 1.5, Cl 8

1шт.

32

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

1шт.

33

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

1шт.

34

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

6шт.

35

84120714

PROTECTING COVER

1шт.

36

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

1шт.

37

378245

WASHER,13mm ID x 28.5mm OD x 2.7mm Thk

1шт.

38

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

Выбрано товаров: 39
