Запчасти Case IH 9120 (10.310.02[03]) - CHARGE AIR CIRCUIT - 9120 (10) - ENGINE

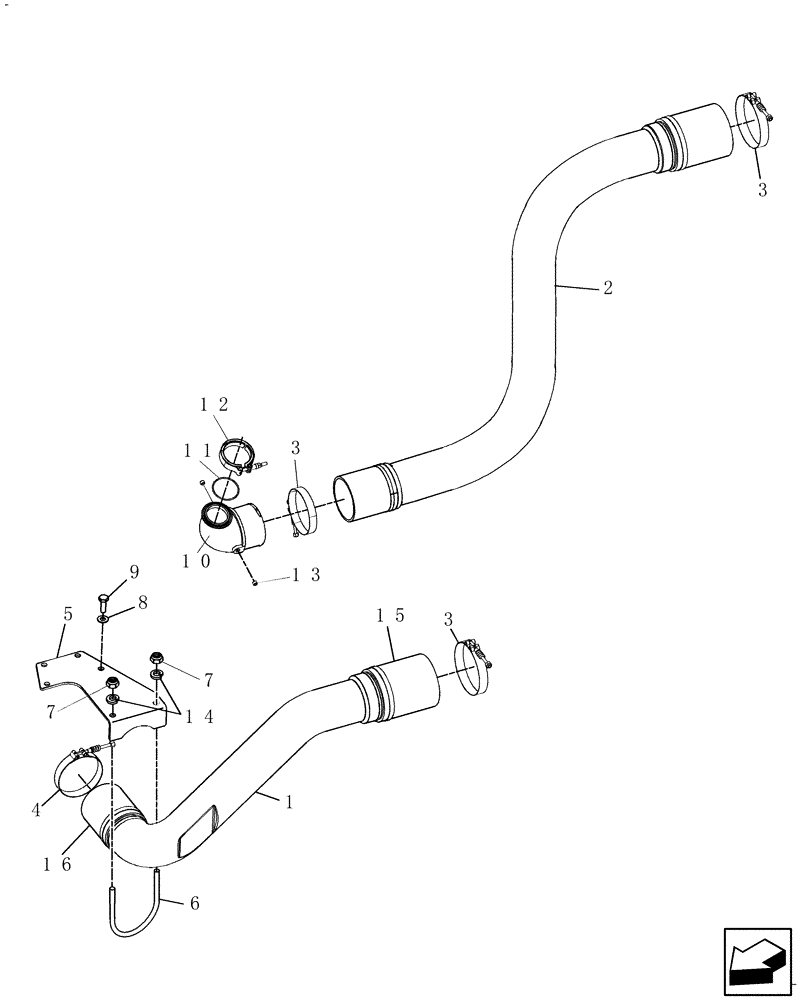

Схема запчастей Case IH 9120 - (10.310.02[03]) - CHARGE AIR CIRCUIT - 9120 (10) - ENGINE
7
4
12
15
9
10
11
1
3
3
3
16
13
8
14
7
5
2
6

Артикул

Название

Примечание

Количество

1

87665184

TUBE,589, 355.8 mm L

Charge Air Circuit, Cold

1шт.

2

87665182

AIR INTAKE TUBE,725.7, 645.2 mm L

Charge Air Circuit, Hot

1шт.

3

87420676

HOSE CLAMP,108mm - 115.8mm

3шт.

4

86976661

HOSE CLAMP,95.25mm - 104mm

1шт.

5

87109471

BRACKET

Tube Support

1шт.

6

87028029

U-BOLT

3/8-16 x 3.56 x 5.5

1шт.

7

231-4146

NUT,3/8"-16, GB

2шт.

8

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

9

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

4шт.

10

86998476

ELBOW

1шт.

11

J883284

O-RING,0.07" Thk x 2.364" ID, -36

1шт.

12

J069053

CLAMP,66.54mm ID

Turbo Outlet, V-Band

1шт.

13

86998472

PLUG

2шт.

14

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

15

87402762

HOSE

Charge Air Circuit; Tube End: L = 127 mm

1шт.

16

87106404

HOSE,88.90mm ID x 110mm

Charge Air Circuit; Tube End

1шт.

Выбрано товаров: 16
