Запчасти Case IH 8240 (90.105.BH[04]) - PANEL, BODY, REAR, RIGHT SIDE (90) - PLATFORM, CAB, BODYWORK AND DECALS

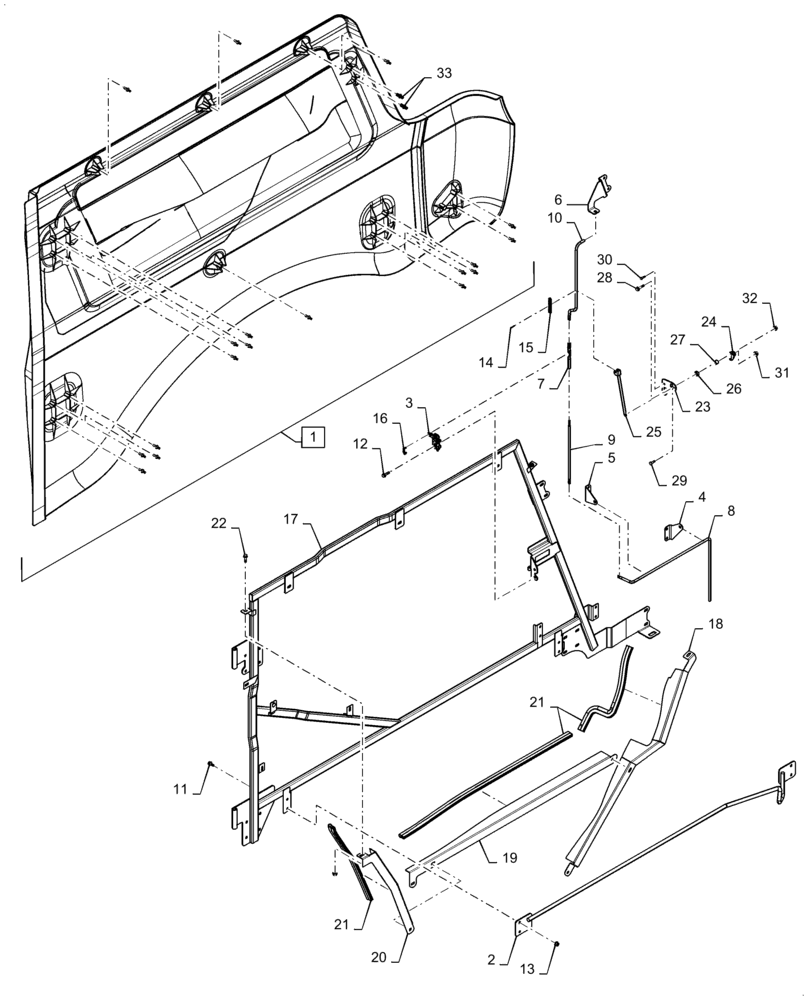

Схема запчастей Case IH 8240 - (90.105.BH[04]) - PANEL, BODY, REAR, RIGHT SIDE (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
25
26
24
20
19
3
9
23
21
5
12
18
4
21
33
28
27
11
31
6
16
29
13
7
22
32
17
8
14
1
30
15
2

Артикул

Название

Примечание

Количество

1

47603976

BRACKET

RH, Rear, Panel, Incl 33

1шт.

2

87707244

GUIDE

Panel

1шт.

3

87695332

LATCH ASSY.

Panel

1шт.

4

87707025

BRACKET

Rear, Panel Latch Rod

1шт.

5

87706352

BRACKET

Front, Panel Latch Rod

1шт.

6

47591603

BRACKET

Upper, Latch Rod

1шт.

7

87282456

CLEVIS

Dual Latch

1шт.

8

87706351

ROD

Lower, Door Latch

1шт.

9

87706354

ROD

Door Latch, Linkage

1шт.

10

87755442

ROD

Upper, Door Latch

1шт.

11

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

8шт.

12

87030775

BOLT,M8 x 38.1mm, Cl 10.9

2шт.

13

86619801

FLANGE NUT,M8 x 1.25, Cl 8

25шт.

14

438-1816

LOCK PIN,1/8" x 2" OAL, Slotted

3шт.

15

87426044

SPRING

1шт.

16

87282455

LOCK PIN

Hitch

3шт.

17

47705311

FRAME

Panel

1шт.

18

47610220

BRACKET

Panel Stiffener

1шт.

19

47603962

BRACKET

Lower, Door Seal

1шт.

20

47603964

BRACKET

Front, Door Seal

1шт.

21

47613714

SEAL

Bulb, 2165mm L, Cut From Bulk

1шт.

22

86619060

CARRIAGE BOLT,M8 x 1.25 x 16mm, Cl 8.8

5шт.

33

449901A1

STUD,M8 x 1.25 x 37.5mm OAL

20шт.

Выбрано товаров: 23
