Запчасти Case IH 8240 (33.202.BN) - BRAKE, PEDAL (33) - BRAKES & CONTROLS

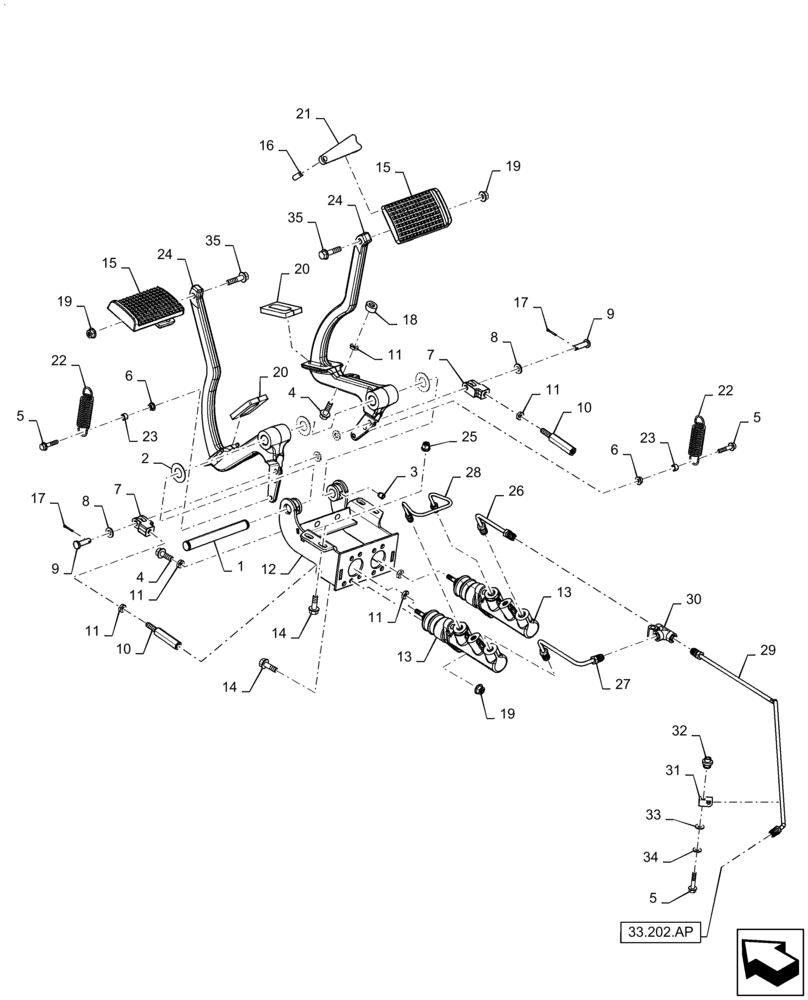

Схема запчастей Case IH 8240 - (33.202.BN) - BRAKE, PEDAL (33) - BRAKES & CONTROLS
11
20
33.202.ap
9
21
7
26
1
10
22
25
28
15
13
9
3
4
13
22
19
14
8
7
20
29
11
18
33
23
31
6
15
4
11
19
34
30
2
17
27
5
5
10
11
23
32
17
16
8
35
24
5
14
19
35
6
11
24
12

Артикул

Название

Примечание

Количество

1

47423468

SHAFT

Brake Pedal Pivot, 16mm OD x 155.5mm L

1шт.

2

393062

WASHER,17mm ID x 45mm OD x 1mm Thk

3шт.

3

84814918

SET SCREW,M8 x 12mm, Cl 8.8

2шт.

4

120106

BOLT,M8 x 1.25 x 45.45mm, Cl 8.8

Pedal Stops

4шт.

5

87698760

FLANGE BOLT,M6 x 36.6mm, Cl 10.9

3шт.

6

86050300

FLANGE NUT,M6 x 1.0, Cl 10

2шт.

7

47404990

CLEVIS

Brake, M8 x 1.25

2шт.

8

83931520

WASHER,8.4mm ID x 17mm OD x 2mm Thk

4шт.

9

335040

CLEVIS PIN,M8 x 28mm OAL

2шт.

10

84541269

LINKAGE,M8 x 1.25

2шт.

11

43362

NUT,M8 x 1.25, Cl 10

8шт.

12

47420662

BRACKET

Brake Valve Support

1шт.

13

84062326

MASTER CYLINDER,36mm Stroke

Brake

2шт.

14

87698833

BOLT,M8 x 33.1mm, Cl 10.9

8шт.

15

47639011

PAD

Brake Pedal

2шт.

16

87584294

PIN

Spring, 8mm OD x 24mm L

1шт.

17

9512667

COTTER PIN,M2 x 20mm OAL

2шт.

18

47408190

RUBBER BUMPER

M8 x 1.25 x 19mm OD

2шт.

19

87681210

FLANGE NUT,M8 x 1.25, Cl 10

6шт.

20

47536021

SEAL

Dust

2шт.

21

47629093

ARM

Brake Pedal Lock

1шт.

22

47394672

SPRING

Pedal Return

2шт.

23

87605321

SPACER,6.8mm ID x 10.3mm OD x 6.4mm L

2шт.

24

47536014

ARM

Brake Pedal

2шт.

25

87284531

NUT,Rivnut, M8 x 1.25, 0.5mm - 3mm Grip Range

4шт.

26

84388322

BRAKE LINE

Cylinder Supply Tube 2, 4.6mm ID x 6mm OD

1шт.

27

84388324

BRAKE LINE

Cylinder Supply Tube 1, 4.6mm ID x 6mm OD

1шт.

28

84388326

BRAKE LINE

Master Cylinder Cross

1шт.

29

47405804

BRAKE LINE

Supply 1

1шт.

30

919855

TEE

M12

1шт.

31

183820C1

CLAMP

1.74" L x 0.47" W

1шт.

32

86610198

INSERT,M6 x 1

1шт.

33

12646601

WASHER,6.15mm ID x 15mm OD x 1.5mm Thk

1шт.

34

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

35

84465299

FLANGE BOLT,M8 x 43.1mm, Cl 10.9

2шт.

Выбрано товаров: 35
