Запчасти Case IH 8240 (90.110.AU[02]) - BUMPER, MOUNTING PARTS, PANEL SUPPORT, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS

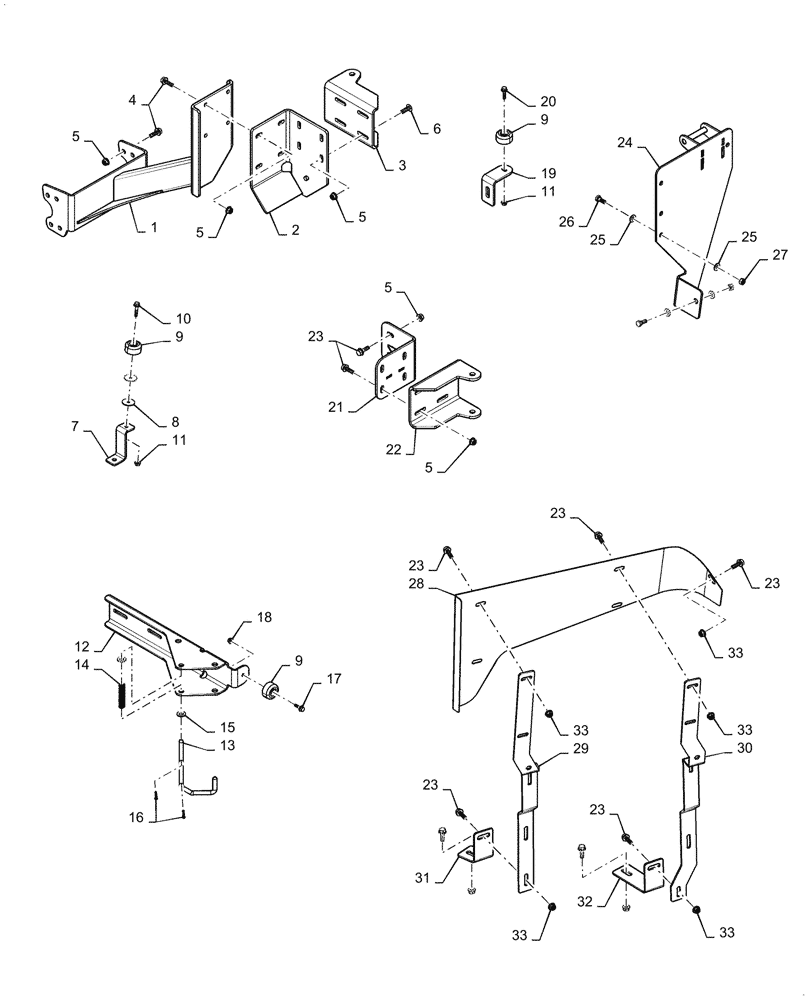

Схема запчастей Case IH 8240 - (90.110.AU[02]) - BUMPER, MOUNTING PARTS, PANEL SUPPORT, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS
16
19
23
5
27
32
23
20
33
1
23
30
7
28
5
33
23
9
15
10
11
14
26
17
21
5
29
3
2
9
22
18
9
6
13
25
33
33
24
8
31
33
25
5
4
5
23
11
12
23

Артикул

Название

Примечание

Количество

1

87672141

BRACKET

Grain Elevator

1шт.

2

87693979

BRACKET

Mount

1шт.

3

47402276

BRACKET

Latch

1шт.

4

87698833

BOLT,M8 x 33.1mm, Cl 10.9

12шт.

5

86507066

FLANGE NUT,M8 x 1.25, Cl 10

24шт.

6

87682384

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 10.9

4шт.

7

84135081

BRACKET

Mount

1шт.

8

87542959

WASHER,6.15mm ID x 30mm OD x 1.5mm Thk

1шт.

9

87602893

BUMPER,6.4mm ID x 38mm OD x 19mm Thk

3шт.

10

87698760

FLANGE BOLT,M6 x 36.6mm, Cl 10.9

1шт.

11

86619800

FLANGE NUT,M6 x 1, Cl 8

2шт.

12

47419467

BRACKET

Stop Lock

1шт.

13

47764095

PIN

Lock Panel

1шт.

14

192216A1

SPRING

Compression

1шт.

15

87016

WASHER,0.41" ID x 0.81" OD x 0.07" Thk

2шт.

16

432-812

COTTER PIN,3/4" OAL x 1/8" W

2шт.

17

87675531

FLANGE BOLT,M6 x 26.6mm, Cl 10.9

1шт.

18

86050300

FLANGE NUT,M6 x 1.0, Cl 10

1шт.

19

47431015

BRACKET

Mount

1шт.

20

87670758

FLANGE BOLT,M6 x 31.6mm, Cl 10.9

1шт.

21

47808275

BRACKET

Mount

1шт.

22

47402276

BRACKET

Mount

1шт.

23

87698833

BOLT,M8 x 33.1mm, Cl 10.9

17шт.

24

87584402

BRACKET

Supporting

1шт.

25

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

10шт.

26

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

5шт.

27

9706690

NUT,M8 x 1.25, Cl 8

5шт.

28

87553505

SPLASH SHIELD

Front

1шт.

29

87686503

BRACKET

Inner, RH

1шт.

30

87686505

BRACKET

Outer, RH

1шт.

31

84406508

BRACKET

Angle

1шт.

32

84405939

BRACKET

Angle

1шт.

33

87681210

FLANGE NUT,M8 x 1.25, Cl 10

9шт.

Выбрано товаров: 33
