Запчасти Case IH 8240 (39.101.AC[02]) - MAIN FRAME, RH (39) - FRAMES AND BALLASTING

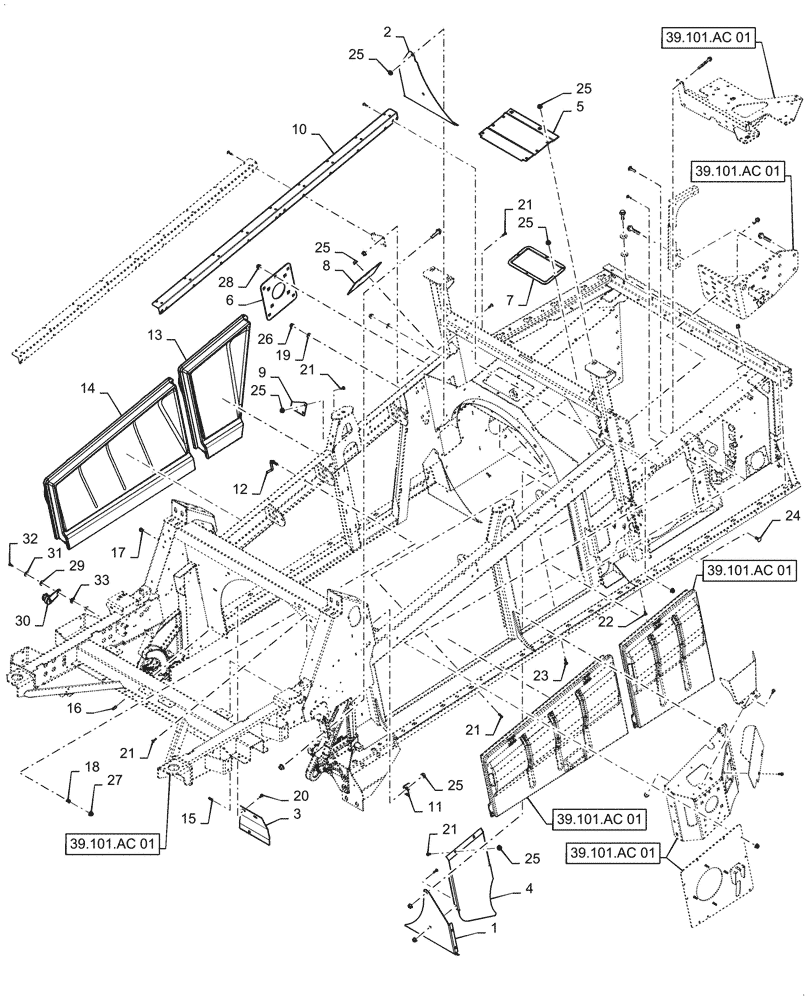

Схема запчастей Case IH 8240 - (39.101.AC[02]) - MAIN FRAME, RH (39) - FRAMES AND BALLASTING
39.101.ac 01
25
19
25
23
21
22
25
29
18
12
13
33
4
20
1
25
21
3
10
11
15
28
6
25
16
30
31
21
5
7
25
2
21
32
25
9
14
8
27
26
17
24
21
39.101.ac 01
39.101.ac 01
39.101.ac 01
39.101.ac 01
39.101.ac 01

Артикул

Название

Примечание

Количество

1

87107513

PLATE

LH

1шт.

2

87107515

PLATE

RH

1шт.

3

87516812

COVER

Filler, RH

1шт.

4

87107511

DEFLECTOR

LH

1шт.

5

87685701

COVER ASSY

Plate

1шт.

6

87282128

BRACKET

Mounting Plate, RH

1шт.

7

87282112

COVER

Plate

1шт.

8

87727894

COVER PLATE

Panel

1шт.

9

84402169

BRACKET

Channel

3шт.

10

84402167

CHANNEL

Side, RH

1шт.

11

84402171

BRACKET

Filler

1шт.

12

87106461

HANDLE

Access Door Latch

6шт.

13

86975029

DOOR

Rotor Door, Rear, RH

1шт.

14

87000991

DOOR

Rotor Door, Front, RH

1шт.

15

87716662

NUT

Blind Rivet

2шт.

16

87284531

NUT,Rivnut, M8 x 1.25, 0.5mm - 3mm Grip Range

6шт.

17

86610200

THREADED INSERT,M8 x 1.25

4шт.

18

87281904

SPRING

Compression

6шт.

19

140041

WASHER,M8 x 28mm OD x 3mm Thk

6шт.

20

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

3шт.

21

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

25шт.

22

87682384

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 10.9

2шт.

23

87024996

BOLT

Carriage

4шт.

24

87695426

CARRIAGE BOLT,M12 x 30mm, Cl 0.9

5шт.

25

86507066

FLANGE NUT,M8 x 1.25, Cl 10

29шт.

26

87681210

FLANGE NUT,M8 x 1.25, Cl 10

6шт.

27

87547587

LOCK NUT,Hex, M10 x 1.5, Cl 10

6шт.

28

87681209

FLANGE NUT,Hex, M12 x 1.75, Cl 10

5шт.

29

87033737

WASHER,9mm ID x 28mm OD x 3mm Thk

2шт.

30

87282765

SENSOR

Proximity

1шт.

31

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

32

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

33

87662443

SPACER

Sensor

1шт.

Выбрано товаров: 33
